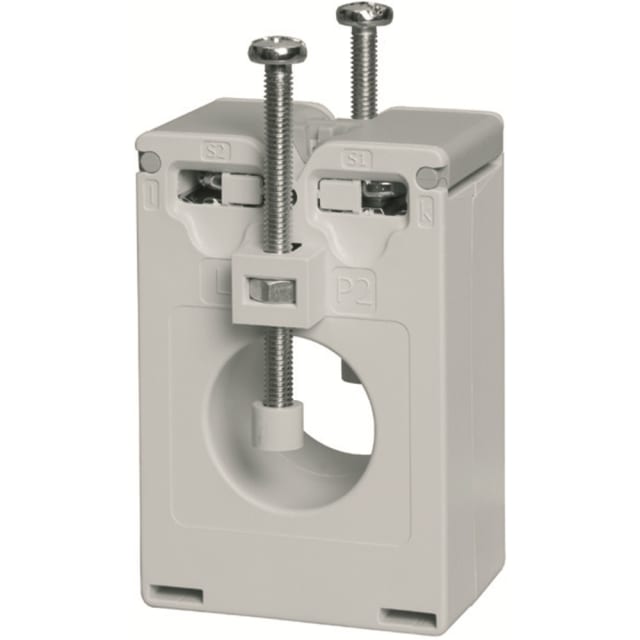

Transformateur de courant 250A/5A classe 0,5 CTD1X2505AXXX

Transformateur de courant 250A/5A pour mesure sur tableau électrique

Ce transformateur de courant 250A/5A est conçu pour convertir un courant primaire élevé en un courant secondaire exploitable par les appareils de mesure, de comptage ou de supervision. Son rapport 250/5A permet d’intégrer facilement la mesure d’intensité dans un tableau électrique, tout en conservant une lecture compatible avec les équipements prévus pour une sortie secondaire 5 A. Ce format est particulièrement adapté aux installations où l’on souhaite suivre les consommations, piloter des analyses de charge ou alimenter une chaîne de mesure indirecte.

Classe 0,5 pour une mesure précise et exploitable

Avec une classe de précision 0,5, ce transformateur de courant répond aux besoins des applications de mesure exigeant une bonne exactitude. Il convient aux environnements techniques où la cohérence des relevés est importante, notamment pour l’instrumentation, le suivi énergétique et le contrôle des intensités sur départs électriques. Sa puissance apparente secondaire de 4,5 VA permet une utilisation adaptée avec les appareils raccordés, dans le respect des caractéristiques du circuit de mesure.

Format traversant compact avec ouverture circulaire de 23,3 mm

Le produit adopte une conception traversante avec ouverture circulaire de 23,3 mm, pensée pour le passage d’un conducteur compatible. Ce format facilite son intégration dans les coffrets et armoires lorsque l’espace est compté, tout en permettant une implantation claire et ordonnée autour du conducteur primaire. Il est adapté aux montages sur câble ou sur conducteur de section compatible avec cette ouverture, pour constituer une solution simple à mettre en œuvre dans la distribution et la mesure électrique.

Montage rapide sur rail DIN grâce à la fixation à cliquet

La fixation à cliquet apporte un réel avantage lors de l’installation en tableau. Elle permet une pose rapide sur support adapté, avec un positionnement net et pratique dans les ensembles de distribution. Ce type de montage simplifie les opérations d’intégration, de maintenance et de remplacement dans les armoires électriques, en limitant les contraintes de mise en place. C’est un point appréciable pour les monteurs et intégrateurs recherchant une solution de mesure bien adaptée aux architectures modulaires.

Connexion secondaire à vis pour un câblage net et maîtrisé

Le raccordement secondaire à vis favorise un câblage propre et sécurisé du circuit de mesure. Ce mode de connexion est bien adapté aux environnements de tableau où la tenue mécanique et la clarté du repérage sont essentielles. Le transformateur dispose d’une entrée primaire unique, ce qui correspond à une installation classique sur un seul conducteur à mesurer. Cette configuration convient parfaitement aux applications de mesure monophasée ou au suivi phase par phase dans des ensembles triphasés.

Conçu pour les circuits de mesure indirecte et le suivi énergétique

Ce modèle s’intègre naturellement dans les applications de comptage, d’affichage d’intensité, de centrale de mesure ou de gestion technique des installations. Il permet d’associer un courant primaire jusqu’à 250 A à une sortie secondaire standard 5 A, très répandue dans les équipements de mesure électrique. Il constitue ainsi un choix pertinent pour équiper un tableau tertiaire, industriel ou technique lorsqu’une mesure indirecte est nécessaire sans intervenir sur les principes de lecture des appareils en aval.

Caractéristiques techniques utiles pour bien choisir

Ce transformateur de courant enfiché présente un courant primaire assigné de 250 A, un courant secondaire assigné de 5 A, une puissance apparente secondaire de 4,5 VA et une classe de précision 0,5. Son diamètre d’ouverture est de 23,3 mm. Il n’est pas étalonné, n’intègre pas de protection contre les contacts physiques et ne comporte pas de rail de cuivre. Son facteur FS 5 indique une limitation de surintensité adaptée aux usages de mesure. L’ensemble en fait une solution claire, technique et cohérente pour la mesure de courant sur tableau électrique.
