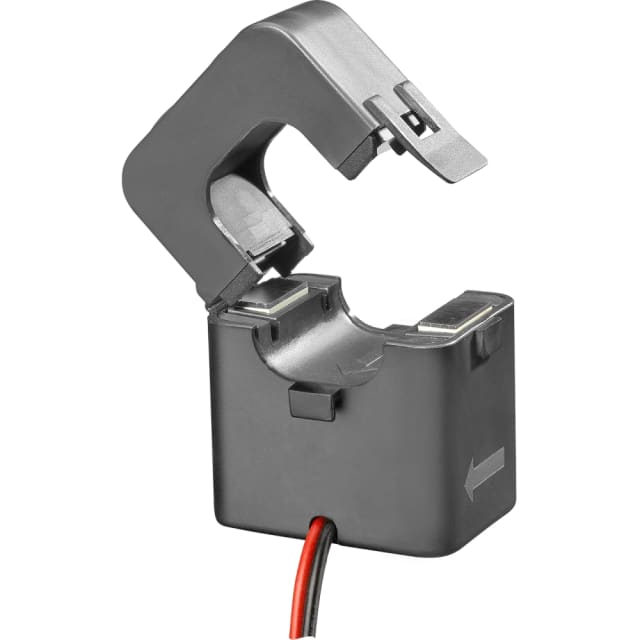

Transformateur de courant ouvrant pour mesure sur câble jusqu’à 100 A

Ce transformateur de courant ouvrant 100A/5A avec ouverture Ø24 mm est conçu pour la mesure indirecte du courant sur conducteur traversant. Son format à noyau ouvrant permet une mise en place pratique autour du câble, sans devoir déposer toute la ligne. Il convient aux applications de comptage, de sous-comptage, de contrôle de charge ou de remontée d’information vers un appareil de mesure compatible avec une sortie secondaire 5 A.

Rapport 100/5 A adapté aux circuits de mesure et de supervision

Avec un courant primaire assigné de 100 A et un courant secondaire de 5 A, ce transformateur de courant répond aux besoins courants d’association avec compteurs d’énergie, analyseurs de réseau ou équipements de supervision acceptant une entrée TI 5 A. Il permet de convertir un courant de ligne plus élevé en une valeur exploitable par l’appareillage de mesure, tout en conservant une lecture cohérente pour le suivi électrique d’une installation.

Ouverture utile de 24 mm pour passage de conducteur

Son diamètre d’ouverture de 24 mm facilite l’intégration sur des câbles de section compatible dans les tableaux, armoires et coffrets. Ce format est particulièrement intéressant lorsque l’espace est compté et que l’on recherche une solution compacte pour l’instrumentation d’un départ existant. Le principe ouvrant simplifie l’intervention sur câble passant et aide à gagner du temps lors de l’équipement ou de l’évolution d’une installation.

Sortie secondaire par câble pour raccordement direct

La connexion secondaire par câble rend le raccordement simple vers l’appareil de mesure ou de contrôle. Cette configuration est appréciée lorsque l’on souhaite une liaison souple, propre et facile à guider dans le coffret. Le produit est prévu avec une entrée primaire unique, ce qui correspond à une mesure sur un seul conducteur traversant et favorise une installation claire dans les architectures de distribution électrique.

Puissance de 1 VA et classe de précision 3 pour les usages de contrôle

Ce modèle présente une puissance apparente secondaire assignée de 1 VA et une classe de précision 3. Ces caractéristiques le destinent aux usages de mesure, de visualisation et de contrôle où l’on recherche avant tout une adaptation correcte au circuit de comptage ou de surveillance. Pour l’installateur comme pour l’exploitant, cela permet de cibler un transformateur de courant cohérent avec des besoins de suivi énergétique ou de contrôle de fonctionnement sur départs électriques.

Protection au contact et configuration pensée pour l’intégration en tableau

Le transformateur dispose d’une protection contre les contacts physiques, un point utile pour son intégration dans un environnement de tableau électrique. Sa conception sans rail de cuivre et sans fixation à cliquet oriente son usage vers une pose adaptée au conducteur traversant et au cheminement réel de l’installation. Le facteur FS 5 complète le profil technique du produit pour les montages de mesure sur réseau basse tension.

Une solution pratique pour rénovation, extension et sous-comptage

Grâce à sa conception ouvrante, ce transformateur de courant est particulièrement adapté aux projets de rénovation, d’extension d’armoire ou d’ajout de sous-comptage sur installation existante. Il permet d’équiper un circuit sans choisir un tore fermé plus contraignant à mettre en œuvre. Pour les professionnels qui recherchent un transformateur de courant ouvrant 100A/5A Ø24 mm compact et lisible dans son usage, ce modèle constitue une réponse efficace pour la mesure sur câble en environnement tertiaire ou industriel.
