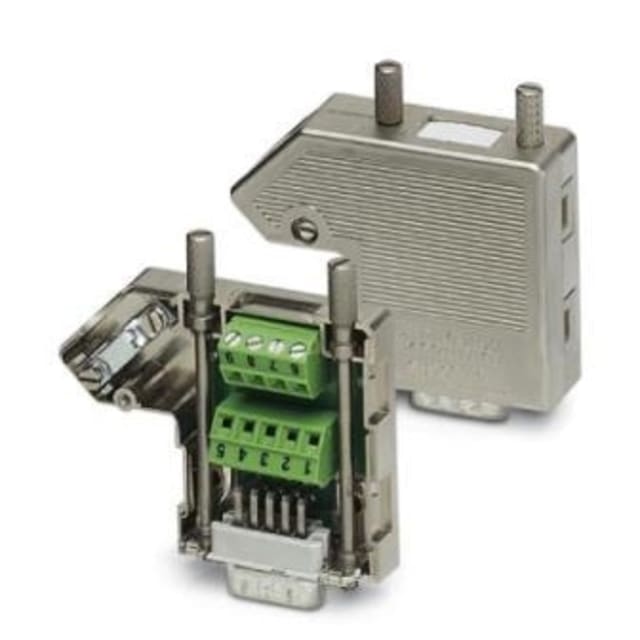

Connecteur D-Sub femelle 9 pôles entrée câble 35° 2761499

Connecteur D-Sub femelle 9 pôles pour raccordement sur câble

Ce connecteur D-Sub femelle 9 pôles est conçu pour les liaisons de données nécessitant une connexion sur câble simple, propre et bien maintenue. Son format D-SUB à brochage standard 1 à 9 permet une intégration directe dans les installations et équipements compatibles, tout en facilitant l’identification du bon connecteur lors d’un remplacement ou d’un montage neuf.

Sortie de câble coudée à 35° pour un encombrement mieux maîtrisé

Son entrée de câble orientée à 35° constitue un vrai avantage lorsque l’espace disponible derrière l’équipement est limité. Cette géométrie coudée aide à mieux guider le câble, à limiter les contraintes mécaniques en sortie de connecteur et à obtenir un cheminement plus net dans les armoires, coffrets ou interfaces de communication.

Raccordement par borne à vis pratique en intervention

Le raccordement par borne à vis convient particulièrement aux opérations de câblage, de maintenance et de remise en service. Il permet de connecter les conducteurs sans outillage complexe, avec un repérage clair des pôles et une mise en œuvre adaptée aux environnements techniques où la simplicité d’intervention et la lisibilité du câblage sont essentielles.

Configuration 9 pôles femelle adaptée aux liaisons de communication

Avec ses 9 pôles et son exécution de contact femelle, ce connecteur répond aux besoins courants des interfaces série et de nombreuses liaisons de communication industrielles ou techniques. L’affectation standard des pôles de 1 à 9 facilite la compatibilité avec les systèmes existants et réduit le risque d’erreur lors du câblage ou du remplacement d’un connecteur en place.

Compatible avec un montage sur câble jusqu’à 10 mm de diamètre extérieur

Prévu pour un montage direct sur câble, ce modèle accepte un diamètre extérieur de câble jusqu’à 10 mm et une section de conducteur de 1 mm². Cette capacité le rend pertinent pour des montages soignés sur lignes de données ou de signal, avec un maintien cohérent entre le connecteur et le câble utilisé, y compris lorsque l’installation demande une sortie orientée et un passage ordonné des conducteurs.

Caractéristiques électriques adaptées aux circuits de signal

Ce connecteur est destiné aux applications de signal et de communication avec une tension nominale de 60 V et un courant nominal de 1 A. Ces valeurs le positionnent clairement pour des usages de transmission et d’interconnexion basse puissance, là où la précision du raccordement et la bonne tenue du câblage priment sur le transport d’énergie.

Une solution technique pensée pour les intégrations réseau et données

Dans un environnement réseau, sécurité ou communication, ce connecteur D-SUB 9 pôles à sortie coudée permet de réaliser une liaison compacte, lisible et adaptée aux contraintes d’accès. Son orientation, son raccordement à vis et sa conception pour plus de 200 cycles d’enfichage en font un choix pertinent pour les intégrateurs, mainteneurs et installateurs recherchant un connecteur D-Sub femelle 9 pôles efficace pour montage sur câble.
