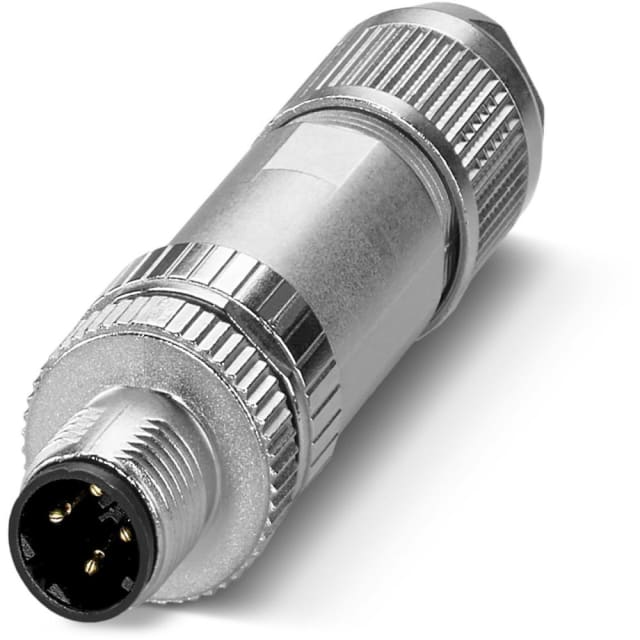

Connecteur M12 mâle blindé 4 pôles PROFINET 1424682

Connecteur M12 mâle blindé 4 pôles pour liaisons PROFINET

Ce connecteur M12 mâle droit 4 pôles est conçu pour les réseaux PROFINET CAT5 jusqu’à 100 Mbit/s en environnement industriel. Son détrompage D le destine aux liaisons Ethernet industrielles où l’identification du bon codage est essentielle pour éviter les erreurs d’interconnexion. La version blindée contribue à la continuité de l’écran sur l’installation, un point important pour la transmission des données dans les machines, armoires et équipements de terrain.

Format droit M12 adapté au câblage machine et réseau

Avec son exécution droite et son diamètre de connecteur de 19 mm, ce modèle s’intègre facilement dans les assemblages compacts tout en conservant une manipulation pratique au montage. Le format M12 est particulièrement apprécié en automatisme pour raccorder capteurs, équipements réseau et interfaces de communication de façon ordonnée. Il convient à des câbles de diamètre extérieur compris entre 4 et 8 mm, ce qui facilite la compatibilité avec de nombreux câbles de données industriels.

Connexion Push-in pour un raccordement rapide et net

Le raccordement de type Push-in permet une connexion directe des conducteurs et simplifie les opérations de câblage en atelier comme sur site. Ce connecteur accepte des sections de conducteurs monofilaires, multibrins et brins fins de 0,14 à 0,75 mm², ce qui laisse une bonne souplesse de choix selon le câble utilisé. Pour l’installateur, cela se traduit par un montage plus fluide, un encombrement maîtrisé dans le connecteur et une mise en œuvre adaptée aux interventions répétées sur équipements industriels.

Blindage et construction métallique pour les environnements techniques

Le boîtier en zinc, associé à une surface de contact nickelée, répond bien aux contraintes mécaniques rencontrées sur les installations industrielles. La conception blindée est un atout pour les réseaux de communication exposés aux perturbations électromagnétiques générées par les variateurs, moteurs, coffrets de commande et lignes d’alimentation voisines. Ce type de construction est particulièrement pertinent lorsque la stabilité de la liaison réseau dépend autant du câblage que de la qualité du raccordement sur le terrain.

Protection IP65 et large plage de température

Une fois monté, le connecteur bénéficie d’un indice de protection IP65, adapté aux applications où le matériel est exposé à la poussière et aux projections d’eau. Sa plage de température ambiante de -40 à +85 °C permet son usage dans des environnements sévères, aussi bien en intérieur d’armoire qu’au plus près de la machine. Cette amplitude thermique aide à maintenir la cohérence du choix produit sur des installations soumises à des conditions variables de production ou d’exploitation.

Caractéristiques électriques adaptées aux interfaces de données industrielles

Ce connecteur est prévu pour un courant assigné de 4 A et une tension assignée de 48 V, avec catégorie de surtension II et degré de pollution 3. Il s’agit donc d’un composant pensé pour les interfaces de communication et de raccordement de terrain, et non pour des circuits de puissance. L’absence de contacts de puissance et la présence de 4 contacts de commande confirment son positionnement pour les applications réseau et automatisme nécessitant un connecteur compact, codé et correctement blindé.

Un choix pertinent pour les réseaux Ethernet industriels M12

Ce connecteur M12 mâle blindé 4 pôles PROFINET est particulièrement indiqué pour la confection ou la maintenance de liaisons réseau industrielles sur machines, convoyeurs, îlots automatisés et équipements communicants. Il convient lorsque l’on recherche un connecteur droit à codage D, compatible avec les contraintes de terrain, facile à raccorder et adapté aux câbles de données de petit diamètre. Pour l’acheteur professionnel, c’est une solution cohérente pour sécuriser l’identification du bon standard de connexion sur une architecture réseau industrielle en M12.
