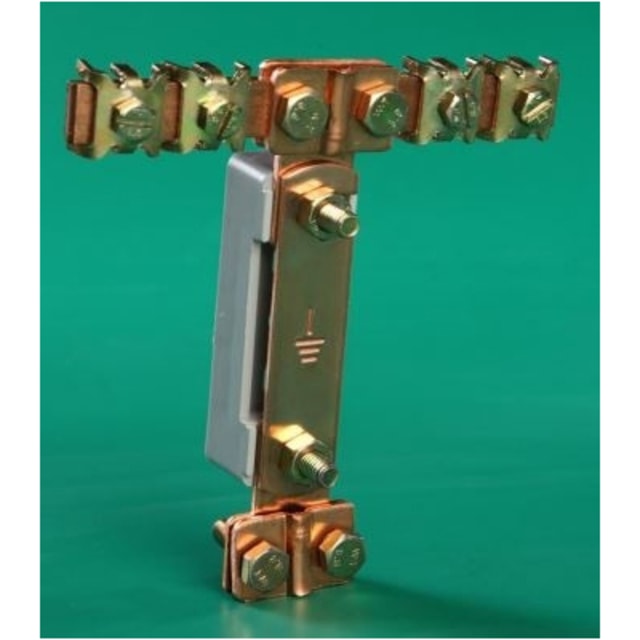

Coupe-terre en T 45/4814GR

Coupe-terre en T pour liaisons de terre contrôlables

Le coupe-terre en T 45/4814GR est conçu pour intégrer un point de coupure accessible sur une installation de mise à la terre. Sa fonction est de permettre l’ouverture de la liaison de terre afin d’effectuer les mesures de résistance et les opérations de contrôle sans démonter l’ensemble du raccordement. Cette configuration est particulièrement utile lorsque la boucle de terre doit rester clairement identifiable et facilement testable dans le temps.

Format en T pratique pour la distribution des conducteurs

Sa forme en T facilite l’organisation du raccordement entre le conducteur principal de terre et plusieurs départs ou connexions associées. Ce principe de construction permet de centraliser les liaisons sur un seul organe, avec une lecture simple du cheminement électrique. Dans une armoire, un coffret technique ou en pied d’installation, ce format apporte une implantation nette et fonctionnelle pour les opérations de raccordement et de vérification.

Adapté aux conducteurs principaux jusqu’à 45 mm²

Ce modèle accepte un conducteur principal de section jusqu’à 45 mm², ce qui le rend adapté aux liaisons de terre nécessitant une capacité de raccordement conséquente. Il convient ainsi aux installations où la continuité de terre doit être assurée avec un conducteur de section importante, tout en conservant un point de coupure dédié pour les contrôles. Cette capacité aide à sélectionner le bon accessoire sans compromis sur la compatibilité de raccordement.

Huit connexions supplémentaires de 10 mm² pour les dérivations

En complément de la liaison principale, le coupe-terre dispose de 8 connexions supplémentaires de 10 mm². Cette configuration permet de raccorder plusieurs conducteurs de terre secondaires ou liaisons équipotentielles sur le même ensemble. Pour l’installateur, cela simplifie la répartition des connexions, limite la multiplication des accessoires et rend le câblage de terre plus lisible lors de la pose comme lors de la maintenance.

Ouverture de la liaison de terre pour les mesures et vérifications

L’intérêt principal d’un coupe-terre est de pouvoir isoler temporairement la prise de terre du reste de l’installation pour réaliser une mesure correcte de la résistance de terre. Le 45/4814GR répond précisément à cet usage, tout en permettant aussi le raccordement de la boucle de terre sur un organe dédié. Il constitue donc un élément technique essentiel dès lors qu’une installation doit rester contrôlable, maintenable et clairement structurée autour de son réseau de terre.

Isolateur plastique pour une intégration simple

Le produit est équipé d’un isolateur en plastique, sans plaque métallique. Cette conception favorise une mise en place sobre et fonctionnelle, avec un support isolant adapté à l’intégration du sectionneur de terre dans son environnement de pose. Elle convient aux montages où l’on recherche un accessoire compact, lisible et dédié avant tout à la gestion propre des raccordements et à l’accès pratique au point de coupure.

Dimensions compactes pour coffrets et zones techniques

Avec des dimensions de 125 x 22 x 25 mm, ce coupe-terre en T reste facile à intégrer dans de nombreuses configurations d’installation. Son encombrement contenu aide à l’implanter dans les zones techniques où la place doit être optimisée, sans perdre l’accès aux bornes ni au point d’ouverture. C’est un format pertinent pour conserver une mise à la terre bien organisée, même lorsque plusieurs conducteurs doivent être repris sur un espace limité.
