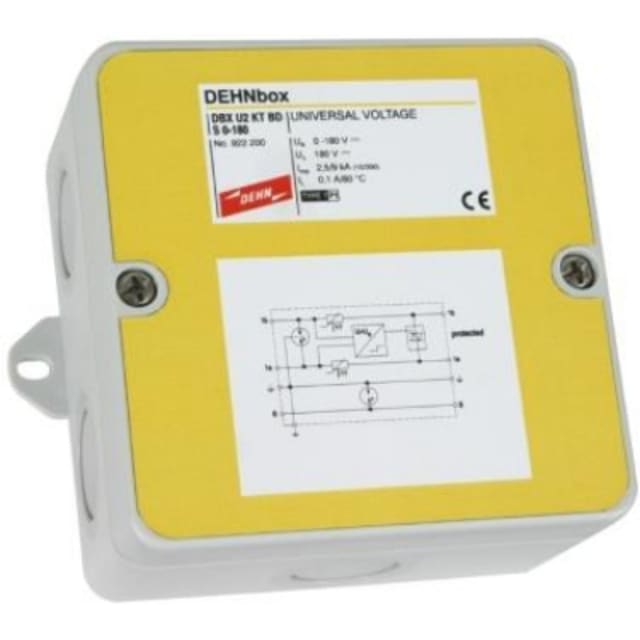

Parafoudre combiné 1 paire boîtier saillie 922200

Parafoudre combiné 1 paire boîtier saillie 922200

Le parafoudre combiné 922200 est une solution compacte de protection destinée aux interfaces symétriques 1 paire. Conçu pour limiter les effets des surtensions transitoires, il s’intègre dans les installations où la protection des lignes de signal est essentielle pour préserver la continuité de service et la fiabilité des équipements raccordés.

Grâce à sa technologie actiVsense, ce modèle assure une protection combinée adaptée aux applications techniques nécessitant une séparation galvanique. Son boîtier plastique en saillie facilite l’intégration sur site, en particulier lorsque le montage apparent est privilégié pour des raisons d’accessibilité, de maintenance ou de rénovation.

Une protection ciblée pour les lignes à 1 paire

Ce parafoudre est prévu pour la protection d’une paire d’interfaces symétriques. Il convient particulièrement aux installations où les liaisons de communication ou de transmission doivent être sécurisées contre les surtensions induites par la foudre ou par des perturbations électriques du réseau.

• Protection combinée pour une meilleure sécurisation des lignes sensibles
• Technologie actiVsense pour une adaptation efficace aux interfaces symétriques
• Montage apparent dans un boîtier saillie pratique à installer
• Interface à 1 paire pour les applications nécessitant une protection dédiée
• Séparation galvanique pour contribuer à la stabilité du signal et à la protection des équipements

Caractéristiques techniques essentielles

Les données techniques disponibles permettent d’identifier précisément le niveau de protection et le domaine d’emploi de ce matériel :

• Courant de choc de foudre (10/350) : 9 kA
• Courant d’impact de fuite nominal (8/20) : 20 kA
• Tension nominale DC : 0…180 V
• Tension permanente DC max. : 180 V
• Courant de charge nominal : 0.1 A
• Niveau de protection fil/fil : 200 V
• Niveau de protection fil/terre : 550 V
• Fréquence : 0…400 MHz
• Fréquence de coupure : 50 MHz
• Raccordement 1 : borne
• Type de montage : apparent
• Avec contact de télécommunication : non
• Surveillance de dérivation : non
• Exécution approuvé antidéflagrante : non

Applications et usages courants

Ce type de parafoudre est particulièrement pertinent pour protéger des équipements de communication ou des liaisons techniques sensibles installées dans des tableaux, coffrets ou zones de distribution électrique. Il aide à réduire le risque de détérioration des appareils raccordés en cas de surtension sur la ligne protégée.

Il est adapté aux environnements où l’on recherche un compromis entre compacité, facilité de pose et protection technique fiable. Le montage en saillie le rend intéressant pour les installations existantes, les compléments de protection ou les montages où l’accessibilité du dispositif est un critère important.

Points de vigilance avant installation

Pour garantir un fonctionnement conforme à l’usage prévu, il est important de vérifier la compatibilité de l’application avec les données électriques du produit, en particulier la tension permanente admissible, le type d’interface à protéger et la configuration à 1 paire.

• Vérifier que l’installation correspond bien à une interface symétrique 1 paire
• Confirmer la compatibilité de la tension DC avec l’équipement à protéger
• Prévoir une implantation adaptée au montage apparent
• Tenir compte du niveau de protection requis selon le site et l’exposition aux surtensions

Identification produit

Ce modèle est identifiable par ses références 922200 et 4231833, avec l’identifiant global 4013364137332. Ces informations facilitent le repérage du bon parafoudre et réduisent les risques de confusion avec une autre variante.

Le parafoudre combiné 1 paire boîtier saillie 922200 constitue ainsi une solution technique compacte pour protéger une ligne sensible tout en simplifiant l’intégration dans un environnement professionnel.
