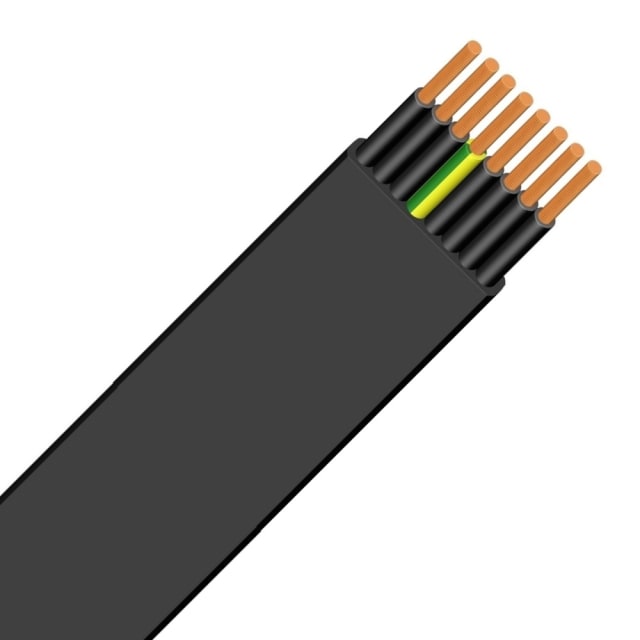

Câble plat souple ascenseur caoutchouc noir 12G1,5 mm²

Câble plat souple conçu pour les installations d’ascenseur

Ce câble plat souple ascenseur en caoutchouc noir 12G1,5 mm² appartient à la série NGFLGoü, une construction spécifiquement adaptée aux équipements mobiles de levage et de translation. Sa géométrie plate facilite un guidage régulier dans les applications où le câble doit accompagner des mouvements répétés, tout en conservant un encombrement maîtrisé dans les chemins de passage et systèmes de suspension.

Configuration 12 conducteurs avec terre intégrée

Avec ses 12 conducteurs de 1,5 mm², dont un conducteur de protection, ce câble permet d’alimenter et de raccorder plusieurs fonctions sur un même ensemble. Cette configuration est particulièrement intéressante pour les installations d’ascenseur nécessitant à la fois puissance, auxiliaires et continuité de protection. La présence du conducteur de terre simplifie l’intégration dans les montages où la sécurité électrique fait partie du câblage fonctionnel.

Âmes cuivre souples pour accompagner les mouvements

Les conducteurs en cuivre nu sont réalisés en classe 5, soit une âme souple pensée pour les usages demandant de la flexibilité. Cette conception favorise la mise en œuvre dans les environnements dynamiques, avec un comportement mieux adapté qu’un câble rigide lorsque des flexions interviennent au service. Pour l’installateur, cela se traduit par un câble plus pratique à raccorder dans les équipements mobiles ou dans les zones où le rayon de travail doit rester contenu.

Isolation et gaine caoutchouc pour un usage technique exigeant

L’isolation des conducteurs en caoutchouc, associée à une gaine extérieure également en caoutchouc noir, répond bien aux contraintes rencontrées sur les câbles de service mobile. Ce type de construction est recherché lorsque le câble doit rester maniable, résister aux sollicitations mécaniques d’exploitation et conserver de bonnes propriétés d’utilisation sur une large plage de température. La finition noire convient parfaitement aux intégrations discrètes dans les gaines, trémies et équipements techniques.

Format plat pratique pour le guidage et l’encombrement

Grâce à son profil plat, ce câble offre une largeur d’environ 46,5 mm pour une hauteur d’environ 6,5 mm. Cette forme favorise une disposition ordonnée des conducteurs et un déroulement adapté aux déplacements verticaux ou aux systèmes de suspension à nappe. Dans les installations d’ascenseur, ce format est souvent apprécié pour limiter les torsions parasites et pour obtenir un passage plus propre qu’avec un câble rond multiconducteur équivalent.

Caractéristiques électriques adaptées en 300/500 V

Ce modèle présente une tension nominale Uo/U de 300/500 V, ce qui le destine aux circuits d’alimentation et de commande compatibles avec ce niveau de service. La section de 1,5 mm² constitue un bon équilibre entre compacité et capacité de raccordement pour de nombreuses fonctions embarquées ou d’accompagnement. Pour bien choisir la bonne variante, cette construction correspond à un câble plat souple noir 12G1,5 mm² destiné aux usages de type ascenseur ou installation mobile comparable.

Bonne tenue en température pour pose et service

Le câble peut être posé dans une plage de température de -35 à 80 °C et supporte en service statique des températures de -50 à 80 °C. Ces valeurs permettent d’envisager son utilisation dans des environnements techniques exposés à des conditions thermiques étendues, notamment en gaine, local machine ou zone peu chauffée. Son rayon de courbure minimal de 5 fois le diamètre de référence participe également à une installation plus maîtrisée lorsque l’espace disponible reste limité.

Repère utile pour l’achat et la maintenance

Pour une exploitation en maintenance, extension ou remplacement, ce câble se distingue par sa construction plate en caoutchouc, son nombre de 12 conducteurs, sa section 1,5 mm² et la présence du conducteur de protection. Son poids d’environ 690 kg/km donne aussi une indication utile pour anticiper la manutention, la longueur embarquée et le comportement en suspension. Vendu ici au mètre, il permet d’ajuster précisément la longueur nécessaire sans surdimensionner la commande.
