Câble coaxial 75 Ohm outdoor UV avec porteur 10 mm

Câble coaxial 75 Ohm outdoor UV avec porteur pour liaisons extérieures

Ce câble coaxial 75 Ohm outdoor UV avec porteur est conçu pour les installations extérieures de distribution TV et de transmission de signaux coaxiaux nécessitant une pose stable, propre et adaptée aux contraintes de l’environnement. Sa gaine noire en polyéthylène convient aux usages en extérieur, tandis que la présence d’un porteur facilite la mise en œuvre sur les parcours aériens ou les cheminements où un maintien mécanique supplémentaire est recherché. Son diamètre extérieur d’environ 10 mm lui donne une bonne tenue sur les longueurs de tirage tout en restant compatible avec une installation technique soignée.

Structure coaxiale précise pour une transmission en 75 Ohm

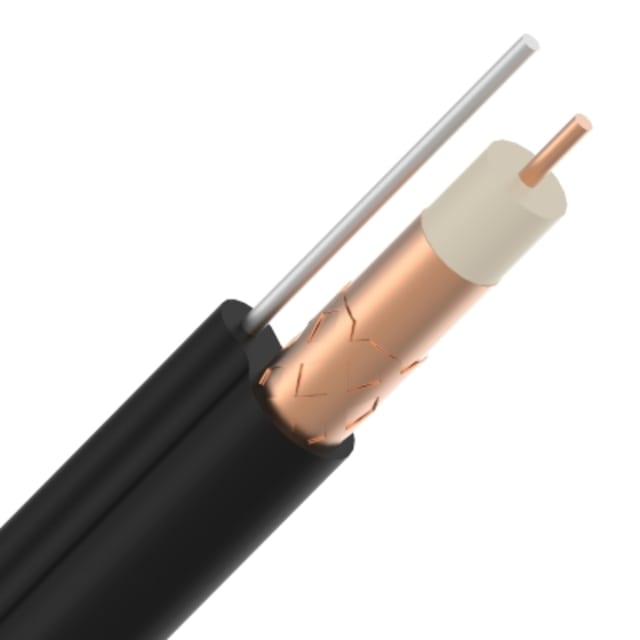

Le câble repose sur une architecture coaxiale complète avec conducteur intérieur en cuivre nu massif de 1,63 mm, diélectrique en PE cellulaire et conducteur extérieur en feuille plus tresse cuivre. Cette construction permet de conserver l’impédance caractéristique de 75 Ohm, indispensable pour les réseaux coaxiaux de télévision, de distribution multimédia et de communication compatibles avec ce standard. Le conducteur massif favorise une géométrie régulière, utile pour maintenir des performances stables sur la ligne.

Blindage double écran pour limiter les perturbations

Avec ses 2 couches d’écran, ce câble coaxial extérieur est pensé pour limiter l’influence des perturbations électromagnétiques sur le signal transporté. La combinaison feuille + tresse en cuivre forme un blindage adapté aux environnements où plusieurs réseaux techniques coexistent. Pour l’installateur, cela signifie une solution cohérente pour les liaisons coaxiales qui demandent une bonne continuité de blindage, notamment sur les parcours extérieurs ou les arrivées vers bâtiment.

Gaine PE noire résistante aux conditions extérieures

La gaine externe en polyéthylène noir est adaptée à une pose outdoor avec exposition aux UV. Ce choix de matériau est particulièrement pertinent pour les installations en façade, en passage apparent, en descente extérieure ou sur cheminement exposé. Le câble est prévu pour une température de pose comprise entre -5 et 60 °C et une température de service statique de -40 à 70 °C, ce qui aide à couvrir des conditions de chantier variées ainsi que les écarts thermiques rencontrés en service.

Porteur intégré pour les parcours aériens et les poses guidées

Le porteur intégré apporte un avantage concret sur les installations où le câble doit être maintenu avec rigueur sur une certaine distance. Il contribue à simplifier les configurations nécessitant une reprise mécanique distincte du coaxial lui-même, notamment entre points d’ancrage ou sur certains cheminements extérieurs. Cette conception est particulièrement appréciée lorsque l’objectif est d’obtenir une ligne plus nette, mieux guidée et adaptée aux contraintes de pose en environnement extérieur.

Dimensions techniques utiles pour le chantier

Avec un diamètre extérieur d’environ 10 mm, un conducteur extérieur de 7,4 mm et un poids de 127 kg/km, ce câble présente un gabarit adapté aux installations coaxiales extérieures de section sérieuse. Son rayon de courbure minimal est de 40 fois le diamètre, un point important à respecter lors de la pose afin d’éviter toute contrainte excessive sur la structure du câble. Ces données sont utiles pour préparer les passages, anticiper les rayons de virage et choisir les accessoires de fixation ou de guidage adaptés.

Un câble COAX pensé pour les besoins de distribution TV en extérieur

Issu de la série COAX, ce câble répond à un besoin clair : assurer une liaison coaxiale 75 Ohm en extérieur avec gaine PE noire résistante aux UV, double écran et porteur intégré. Il convient particulièrement aux projets de distribution TV et aux installations de communication sur câble coaxial lorsque la pose en extérieur impose une solution dédiée, plus adaptée qu’un câble intérieur standard. Pour l’acheteur professionnel comme pour l’installateur exigeant, c’est un choix pertinent lorsqu’il faut combiner transmission coaxiale, tenue en environnement extérieur et facilité de mise en œuvre.
