Câble coaxial LS0H 75 ohm intérieur Voo Telenet Cca

Câble coaxial 75 ohm pour distribution intérieure TV et données

Ce câble coaxial LS0H 75 ohm intérieur est conçu pour les réseaux de distribution de signaux en environnement intérieur, notamment pour les installations compatibles Voo et Telenet. Son impédance caractéristique de 75 ohms correspond aux usages courants en télévision, communication et transmission coaxiale, avec une conception pensée pour les parcours fixes où la stabilité du signal et la tenue mécanique du câble sont recherchées.

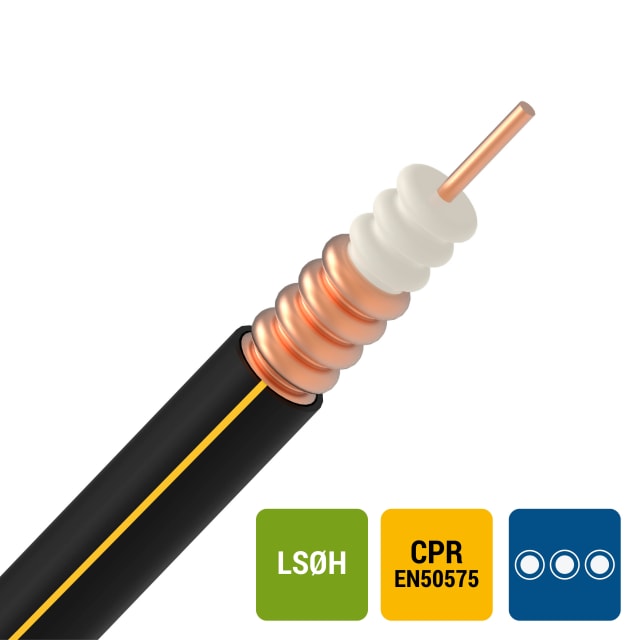

Construction massive avec conducteur cuivre et écran extérieur métallique

Le conducteur intérieur en cuivre nu de 3,9 mm, de classe 1 massive, favorise une géométrie régulière sur toute la longueur du câble. Il est associé à un diélectrique en PE cellulaire et à un conducteur extérieur en cuivre de type métal corrugué de 17,2 mm. Cette architecture coaxiale apporte une structure robuste pour les liaisons intérieures de grand diamètre, tout en conservant les caractéristiques adaptées aux réseaux coaxiaux 75 ohms.

Gaine LS0H et comportement au feu classé Cca s1 d2 a1

La gaine extérieure noire en version LS0H répond à une logique d’installation intérieure exigeante, avec limitation des fumées et sans halogène. Le câble est classé Cca selon EN 13501-6, avec indices s1 pour une faible production de fumée, d2 pour les gouttelettes ou particules enflammées, et a1 pour la production d’acide. Cette combinaison le rend pertinent pour les cheminements où le choix du câble doit aussi intégrer le comportement au feu et la nature des émissions en cas d’échauffement important.

Format grand diamètre pour lignes coaxiales fixes et cheminements techniques

Avec un diamètre extérieur approximatif de 19,8 mm et un poids de 350 kg/km, ce câble coaxial s’adresse à des installations fixes où le passage du signal s’effectue sur une section généreuse. Son profil convient aux réseaux intérieurs techniques, colonnes montantes, gaines, locaux techniques ou distributions structurées nécessitant un câble coaxial de forte section. La présence d’une couche d’écran s’intègre à une conception orientée vers le transport de signal en environnement maîtrisé.

Pose à anticiper avec un rayon de courbure adapté

Ce modèle demande une mise en œuvre cohérente avec son gabarit. Le rayon de courbure minimal est de 25 fois le diamètre, ce qui implique de prévoir les passages, changements de direction et réservations avec soin. La température de pose admise de -5 à 60 °C facilite les travaux en conditions courantes de chantier intérieur, tandis que sa plage de service statique de -40 à 70 °C permet une utilisation durable dans des zones techniques non chauffées ou soumises à des variations thermiques.

Un câble coaxial intérieur pensé pour les installations LS0H exigeantes

Pour un projet de distribution coaxiale en bâtiment, ce câble associe une construction cuivre massive, un diélectrique PE cellulaire, une enveloppe LS0H et un classement CPR Cca s1 d2 a1. Il constitue un choix pertinent lorsque l’objectif est de sélectionner un câble coaxial intérieur 75 ohm compatible avec des usages TV et communication, tout en tenant compte des contraintes de pose, de diamètre et de comportement au feu propres aux environnements techniques.
