Câble bougie NSGAFOU souple noir 3kV 240mm² Eca

Câble bougie souple 3 kV pour liaisons de puissance exigeantes

Le câble bougie NSGAFOU souple noir 3 kV en section 240 mm² est un monoconducteur conçu pour les liaisons électriques nécessitant une forte capacité de passage de courant et une excellente souplesse de mise en œuvre. Sa construction en cuivre étamé de classe 5 facilite l’installation sur des équipements, armoires, connexions de puissance et ensembles techniques où un câble rigide serait moins adapté. Son format unipolaire rond permet une intégration propre dans les cheminements prévus pour les câbles industriels souples de forte section.

Âme cuivre étamé classe 5 : souplesse de pose et connexion sécurisée

Avec son âme en cuivre souple classe 5 et son recouvrement étamé, ce câble NSGAFÖU 240 mm² est pensé pour les environnements techniques où la maniabilité compte autant que la section. La souplesse de l’âme aide à accompagner les rayons de passage, à simplifier le façonnage avant raccordement et à réduire les contraintes lors de la pose. L’étamage du conducteur constitue un atout intéressant pour les applications où l’on recherche une protection adaptée du cuivre au contact de certaines ambiances d’exploitation ou de raccordement.

Isolation caoutchouc et gaine noire pour usage technique intensif

L’isolation du conducteur en caoutchouc, associée à une gaine extérieure également en caoutchouc, donne à ce câble bougie NSGAFOU une structure adaptée aux sollicitations d’usage des installations techniques. Cette conception contribue à conserver de la flexibilité tout en offrant une enveloppe robuste pour les manipulations, le passage en cheminement fermé ou l’intégration dans des ensembles électrotechniques. La gaine noire facilite en outre l’identification visuelle d’un câble de puissance unipolaire dans une installation structurée.

Tension nominale 1,8/3 kV pour équipements et raccordements spécifiques

Ce modèle est donné pour une tension nominale Uo de 1,8 kV et U de 3 kV. Il convient donc aux usages où un câble souple monoconducteur de moyenne tenue diélectrique est requis, notamment pour des raccordements de puissance, des liaisons internes d’équipements ou des applications techniques spécifiques utilisant la famille NSGAFÖU. La section nominale de 240 mm² le destine clairement à des circuits demandant une forte capacité de conduction et une continuité électrique adaptée aux intensités élevées.

Comportement au feu Eca et pose unitaire bien identifiée

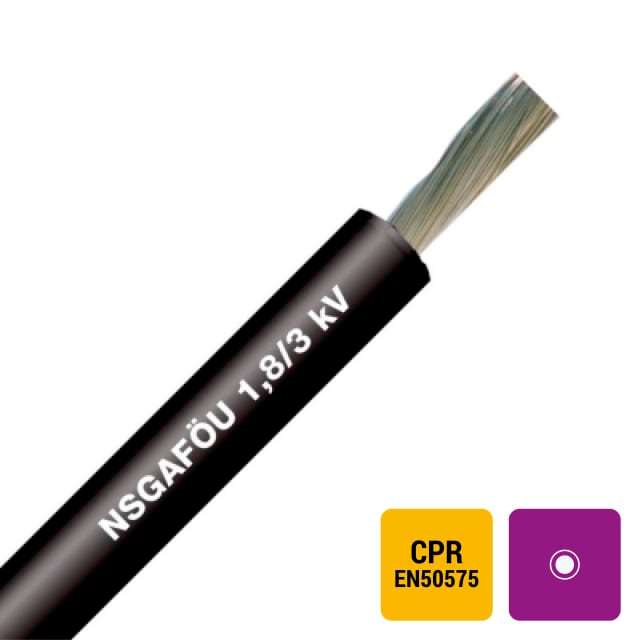

Ce câble affiche une classe de réaction au feu Eca selon EN 13501-6. Cette information est utile pour sélectionner un câble conforme au niveau de classement attendu dans le cadre d’un projet ou d’un cahier des charges. Le visuel produit associé à la signalétique CPR met également en avant une pose unitaire, ce qui oriente l’usage vers une installation non prévue pour une mise en faisceau ou en nappe. Ce point mérite d’être pris en compte dès la préparation du chantier afin de choisir la bonne référence selon le mode de pose réel.

Grandes dimensions adaptées aux fortes sections de puissance

Avec un diamètre extérieur approximatif de 29,6 mm et un poids de 2452 kg/km, ce câble 1 x 240 mm² appartient à la catégorie des conducteurs de puissance de forte section. Ces valeurs donnent une indication concrète pour anticiper l’encombrement dans les passages, la compatibilité avec les presse-étoupes, le dimensionnement des supports et la manutention sur site. Son rayon de courbure minimal de 4 fois le diamètre aide à préparer une pose plus propre dans les coffrets, goulottes techniques ou zones de raccordement où l’espace doit être maîtrisé.

Plage thermique étendue pour installation et service

Le câble NSGAFOU 3 kV 240 mm² peut être posé entre -25 et +90 °C, puis utilisé en service statique entre -40 et +90 °C. Cette large plage thermique en fait une solution pertinente pour les installations exposées à des variations de température marquées, aussi bien en environnement intérieur technique qu’en zones d’exploitation plus contraignantes. Pour l’installateur, cela apporte davantage de souplesse dans l’organisation du chantier et dans le maintien des performances du câble une fois en place.

Un câble NSGAFÖU 240 mm² utile pour les projets électriques de forte intensité

Choisir ce câble bougie NSGAFOU souple noir 3 kV 240 mm² Eca, c’est s’orienter vers une référence adaptée aux besoins de raccordement de puissance où la combinaison entre forte section, âme souple cuivre étamé et enveloppe caoutchouc est déterminante. Il répond particulièrement bien aux projets nécessitant un monoconducteur technique facile à travailler, capable de s’intégrer dans des ensembles électriques exigeants tout en conservant des caractéristiques dimensionnelles et thermiques cohérentes avec les usages professionnels.
