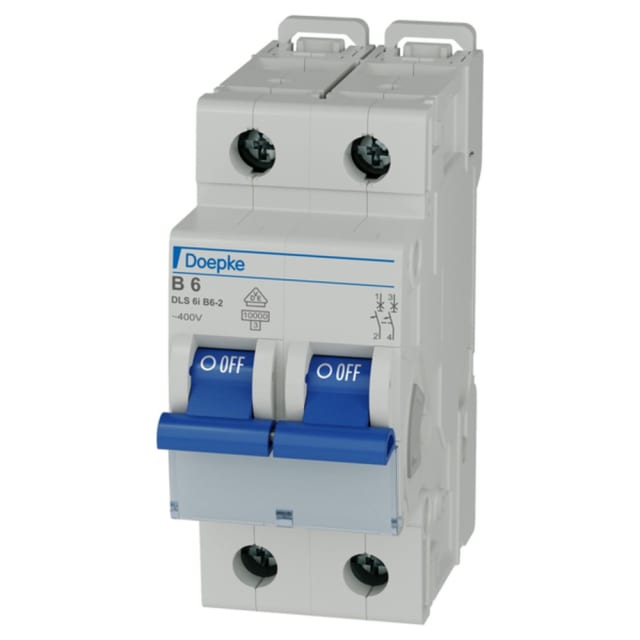

Disjoncteur bipolaire courbe B 6A 10kA 09916079

Disjoncteur bipolaire 6A courbe B pour la protection des circuits

Ce disjoncteur bipolaire 2P 6A courbe B est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans un tableau modulaire. Son calibre 6 A convient aux lignes nécessitant une protection précise, tandis que la courbe B permet un déclenchement adapté aux circuits à faible courant d’appel. Le format 2 modules facilite son intégration dans les coffrets et tableaux de distribution sans encombrement inutile.

Pouvoir de coupure 10 kA pour environnements exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des installations où le niveau de courant de court-circuit impose une protection renforcée. Cette capacité de coupure élevée en fait une solution pertinente pour les tableaux où la sélectivité et la tenue en cas de défaut doivent être correctement maîtrisées.

Protection bipolaire complète sur 2 pôles

Ce modèle protège 2 pôles et fonctionne en version bipolaire, ce qui permet de couper simultanément les deux conducteurs protégés. Cette configuration est recherchée lorsque l’installation demande une coupure nette des deux voies actives. L’appareil ne prévoit pas de conducteur neutre à connexion dédiée, ce qui oriente clairement son usage vers les configurations correspondant à ce type de protection.

Courbe B 6A pour circuits sensibles aux faibles appels de courant

La courbe de déclenchement B est particulièrement adaptée aux circuits où les pointes de démarrage restent limitées. Associée à un courant nominal de 6 A, elle aide à protéger avec justesse les lignes d’éclairage, de commande ou d’usages spécifiques demandant un seuil de déclenchement plus sensible qu’une courbe C. Cela permet de conserver une protection cohérente avec la nature du circuit à équiper.

Intégration simple dans les tableaux modulaires

Sa largeur de 2 unités de division et sa profondeur totale de 68 mm permettent une implantation propre dans les enveloppes modulaires. Ce disjoncteur accepte des sections de conducteurs monofilares de 0,5 à 25 mm² et multifilaires de 1,5 à 25 mm², ce qui apporte une vraie souplesse au câblage en tableau. La possibilité d’ajouter des dispositifs supplémentaires facilite également l’évolution de l’appareillage selon les besoins de l’installation.

Caractéristiques électriques adaptées aux usages courants AC/DC

Ce disjoncteur fonctionne en courant AC/DC avec une tension de dimensionnement de 400 V et une fréquence de 16,67 à 60 Hz. Sa tension nominale de tenue aux chocs de 4 kV et sa catégorie de surtension 3 contribuent à son bon comportement dans les environnements de distribution modulaire. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise des effets thermiques et dynamiques en cas de défaut.

Conditions d’exploitation et protection de l’appareil

Conçu pour un fonctionnement dans une plage de température ambiante de -25 à +55 °C, ce disjoncteur peut être installé dans de nombreuses configurations techniques, sous réserve du respect des conditions de pose du tableau. Son indice de protection IP20 correspond à un usage à l’intérieur d’une enveloppe adaptée. Le degré de pollution 2 et la puissance dissipée de 5,7 W sont également à prendre en compte pour dimensionner correctement l’environnement de montage.
