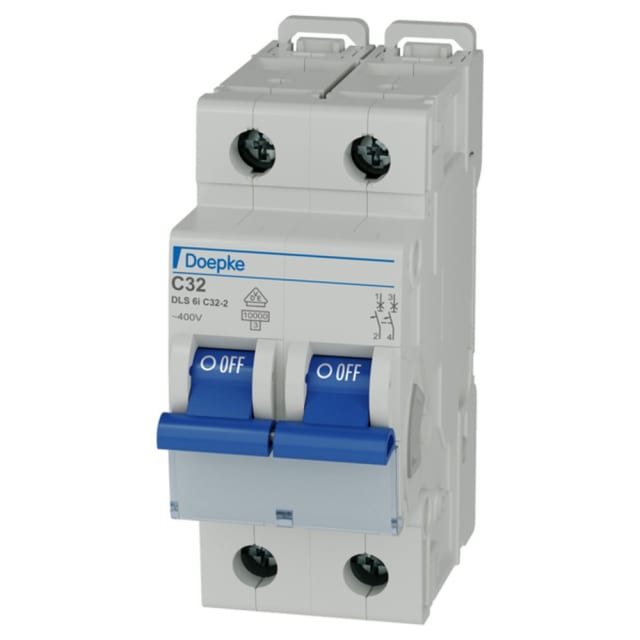

Disjoncteur bipolaire courbe C 32A 10kA 09916266

Protection bipolaire 32 A pour circuits exigeants

Ce disjoncteur bipolaire courbe C 32 A 10 kA est conçu pour la protection efficace des circuits contre les surcharges et les courts-circuits. Avec ses 2 pôles protégés, il assure une coupure simultanée des deux conducteurs du circuit, ce qui en fait une solution adaptée aux installations où une protection bipolaire complète est recherchée. Son calibre 32 A convient particulièrement aux départs de puissance modérée à soutenue dans les tableaux de distribution.

Courbe C adaptée aux usages courants et aux appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant des appels de courant modérés au démarrage. Elle convient donc aux applications courantes en environnement résidentiel, tertiaire ou technique, lorsqu’un bon compromis est nécessaire entre sensibilité de protection et continuité de fonctionnement. Ce profil de déclenchement permet d’accompagner des charges usuelles tout en conservant une protection nette en cas de défaut.

Pouvoir de coupure 10 kA pour une bonne tenue en cas de défaut

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire est pensé pour les tableaux où le niveau de court-circuit potentiel impose un appareil robuste en coupure. Ce niveau de performance le rend pertinent pour des installations de distribution nécessitant une protection modulaire capable d’absorber des défauts importants sans surdimensionner l’encombrement dans le coffret.

Format 2 modules pour intégration simple au tableau

Sa largeur de 2 unités de division facilite son intégration dans les coffrets et tableaux électriques modulaires. Ce format permet une implantation claire, rationnelle et compatible avec les besoins d’organisation des rangées, notamment lorsque plusieurs protections doivent être regroupées avec des accessoires ou des dispositifs complémentaires. La possibilité d’ajouter des dispositifs supplémentaires apporte aussi de la souplesse dans l’évolution de l’installation.

Raccordement pratique pour différentes sections de conducteurs

Ce modèle accepte des conducteurs monofilaire de 0,5 à 25 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement permet de couvrir de nombreuses configurations de câblage en tableau, aussi bien pour des départs standards que pour des circuits demandant une section plus importante. L’installateur bénéficie ainsi d’une bonne latitude pour adapter le disjoncteur à la section réellement utilisée sur le chantier.

Caractéristiques électriques adaptées aux tableaux de distribution

Prévu pour une tension de dimensionnement de 400 V et un fonctionnement en AC/DC, ce disjoncteur s’intègre dans des architectures de distribution modulaires variées. Sa tension nominale de tenue aux chocs de 4 kV et sa catégorie de surtension 3 renforcent son adéquation aux environnements de tableau où la tenue aux perturbations électriques fait partie des critères de choix. Sa classe de limitation énergétique 3 constitue également un atout pour limiter les effets thermiques et dynamiques d’un défaut.

Utilisation maîtrisée en environnement technique intérieur

Avec un indice de protection IP20, ce disjoncteur est destiné à être installé dans une enveloppe adaptée, comme un coffret ou un tableau électrique. Il fonctionne dans une plage de température ambiante de -25 à +55 °C, ce qui permet son emploi dans de nombreuses conditions d’exploitation en intérieur technique. Son degré de pollution 2 correspond à une utilisation dans des environnements maîtrisés, conformes à l’usage habituel des appareillages modulaires de protection.
