Module sorties bipolaires 10A DMC-012-003

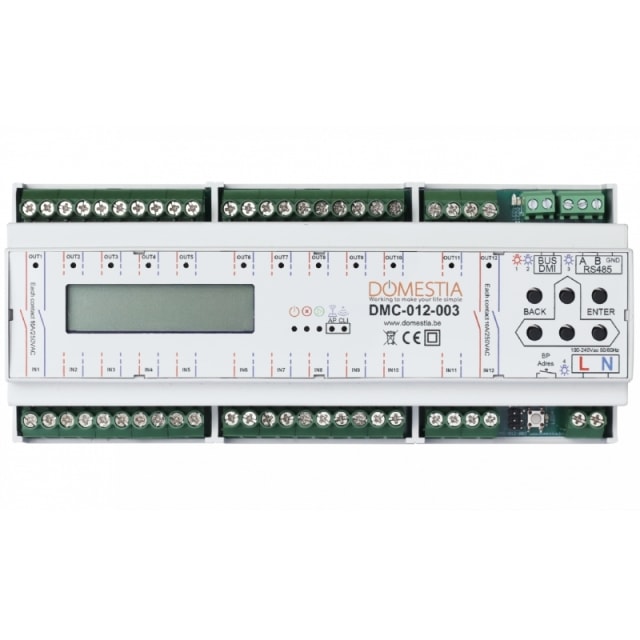

Module de sorties bipolaires 10A DMC-012-003

Le module de sorties bipolaires DMC-012-003 est une solution de commande destinée aux installations domotiques et aux applications Smart Home nécessitant la gestion de plusieurs charges électriques avec une logique fiable et centralisée. Avec ses 12 sorties à relais bipolaires, il permet d’actionner des circuits dans un environnement de tableau, tout en offrant une conception pensée pour l’intégration sur rail DIN.

Un module adapté aux automatismes et aux extensions domotiques

Ce module trouve naturellement sa place dans les systèmes d’extensions et de commande où l’on souhaite piloter des équipements en toute simplicité depuis une architecture domotique. Il convient particulièrement aux installations qui exigent une commutation propre, une bonne tenue en courant et une intégration compacte dans le coffret.

• 12 sorties à relais bipolaires pour le pilotage de plusieurs circuits.
• Courant nominal de 10 A par sortie.
• Montage sur rail DIN pour une intégration soignée dans le tableau.
• Communication intermodules en RS485 pour une architecture cohérente.
• Double isolation pour une meilleure séparation électrique.

Caractéristiques techniques principales

Le DMC-012-003 fonctionne avec une alimentation de 100-240 V~ sous 50/60 Hz, ce qui facilite son intégration dans différents contextes d’installation. Chaque sortie supporte un courant nominal de 10 A, avec une tension de coupure de 250 Vac. La charge maximale résistive peut atteindre 2500 VA, la charge inductive 750 VA et la charge moteur 230 Vac jusqu’à 370 W max.

Le module dispose également d’un courant d’appel admissible de 120 A max pendant 5 ms, d’un bus de commande en 10 Vcc et d’une consommation propre comprise entre 1,2 W et 8,3 W selon l’utilisation. Un fusible interne de 1 A contribue à la protection de l’équipement.

Points clés pour bien choisir ce module

Avant l’installation, il est important de vérifier que le type de charge à commander correspond bien aux limites indiquées. Ce module est particulièrement pertinent pour des applications de commande en tableau où l’on recherche un module multivoies compact et robuste, sans surdimensionner l’installation.

• Pour des charges résistives, la puissance admissible peut aller jusqu’à 2500 VA par sortie dans les limites indiquées.
• Pour des charges inductives, il convient de rester dans la limite de 750 VA.
• Pour un moteur en 230 Vac, la puissance maximale annoncée est de 370 W.
• Le courant d’appel élevé doit être pris en compte lors du choix des charges à commuter.
• Le montage sur rail DIN facilite l’intégration dans un coffret électrique ou une armoire domotique.

Conçu pour une intégration propre et fiable

Avec un encombrement de 12 modules et un poids de 620 g, ce module s’intègre de manière rationnelle dans un tableau électrique. Sa plage de température de service de -10 °C à +40 °C lui permet de répondre à de nombreuses configurations de locaux techniques ou d’installations résidentielles.

Sa double isolation et sa communication RS485 entre modules participent à une architecture de commande pensée pour la fiabilité et la clarté du câblage. C’est un choix pertinent pour les projets où l’on souhaite centraliser des sorties tout en conservant une installation lisible et évolutive.

Références produit

• Référence fabricant : DMC-012-003
• Référence commerciale : 7387194
• SKU : 7387194

En résumé

Le module de sorties bipolaires DMC-012-003 est un composant de commande polyvalent pour les installations domotiques et les automatismes nécessitant 12 sorties de 10 A. Compact, montable sur rail DIN et doté d’une communication RS485, il constitue une base solide pour piloter différents circuits avec une intégration propre dans le tableau électrique.
