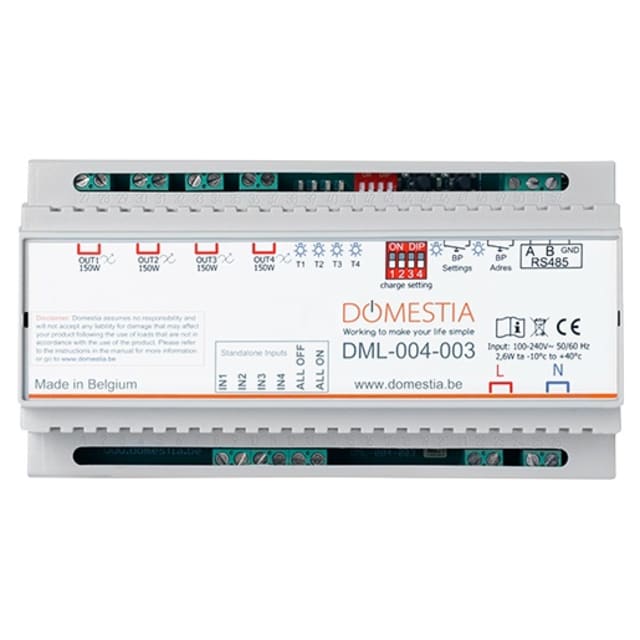

Module d’extension 4 sorties variateur LED DML-004-003

Module d’extension DIN pour piloter 4 circuits d’éclairage variables

Le module d’extension 4 sorties variateur LED DML-004-003 est conçu pour ajouter quatre sorties télévariées à une installation domotique sur rail DIN. Il permet de gérer indépendamment quatre points lumineux avec variation de l’intensité, ce qui en fait une solution adaptée pour affiner le confort visuel pièce par pièce, zone par zone ou circuit par circuit. Son format modulaire facilite son intégration dans un coffret électrique pour les projets résidentiels ou tertiaires recherchant une commande d’éclairage centralisée et évolutive.

Compatibilité étendue avec les principales charges d’éclairage dimmables

Ce module est prévu pour la variation de charges LED 230 V dimmables, d’ampoules économiques dimmables, de lampes à incandescence, d’halogènes 230 V ainsi que d’halogènes 12 V via transformateur adapté. Chaque sortie accepte une puissance LED de 3 à 150 W et jusqu’à 250 W par sortie en incandescence ou halogène 230 V. Cette polyvalence permet de conserver une grande souplesse de choix sur les luminaires et sources compatibles déjà en place ou prévues dans l’installation.

Réglage du mode de variation pour mieux s’adapter aux luminaires

Le DML-004-003 prend en charge les modes de variation leading edge et trailing edge. Cette double compatibilité est particulièrement utile pour ajuster le comportement du variateur selon la technologie de la charge raccordée et limiter les effets indésirables comme les scintillements, les variations instables ou une plage de gradation peu confortable. Le choix du mode sortie par sortie apporte davantage de précision lors de la mise en service, notamment dans les installations mixtes associant plusieurs types de lampes dimmables.

Fonctionnement en mode esclave ou autonome selon l’architecture du projet

Ce module peut être utilisé en mode esclave dans une architecture domotique avec communication par bus RS485, ou fonctionner en mode autonome selon le besoin de l’installation. Cette souplesse permet aussi bien de l’intégrer dans un système structuré avec d’autres modules que de l’exploiter pour une gestion locale par bouton-poussoir. En fonctionnement autonome, il s’adapte aux besoins de commande simples tout en conservant l’intérêt d’une variation sur plusieurs circuits d’éclairage.

Communication RS485 pour une intégration propre en environnement domotique

Grâce à son bus de communication RS485, ce module d’extension s’intègre dans une logique de pilotage modulaire cohérente pour la gestion de l’éclairage. Ce type de liaison est adapté aux installations où l’on souhaite centraliser les commandes, organiser des scénarios lumineux ou étendre progressivement un système existant avec de nouvelles sorties variables. Pour l’installateur, cela permet de construire une solution plus lisible au tableau, avec une séparation claire entre commande, puissance et évolutivité.

Protection intégrée sur chaque sortie pour une exploitation plus sereine

Chaque sortie dispose de son fusible interne, ce qui apporte une protection dédiée circuit par circuit. Cet aspect est particulièrement intéressant sur un module multi-sorties, car il contribue à mieux isoler un défaut sur une ligne d’éclairage sans remettre en cause l’ensemble des sorties variables. Dans une installation technique, ce niveau de protection par sortie aide à simplifier le diagnostic et à préserver une continuité de service sur les autres circuits encore opérationnels.

Format 9 modules pour tableau électrique et projets d’éclairage structurés

Avec un encombrement de 9 modules et une alimentation 100 à 240 VAC en 50-60 Hz, le DML-004-003 est pensé pour une implantation en coffret sur rail DIN dans les installations d’éclairage pilotées. Son format convient aux tableaux où l’on recherche une répartition claire des fonctions domotiques et de variation. Pour un projet de smart home ou de gestion technique de l’éclairage, ce module constitue une réponse pertinente lorsqu’il faut piloter plusieurs circuits LED dimmables avec une approche à la fois compacte, modulaire et orientée installation professionnelle.
