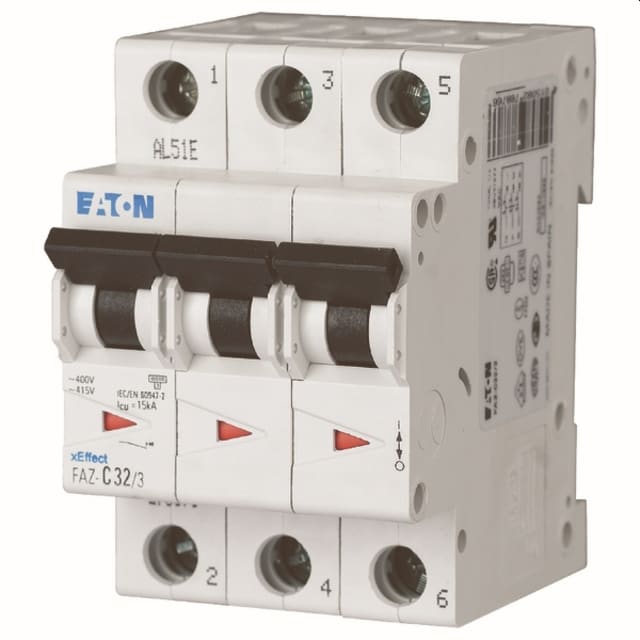

Disjoncteur modulaire triphasé courbe C 32A 278876

Disjoncteur modulaire triphasé 32A courbe C pour protection des départs triphasés

Ce disjoncteur modulaire triphasé 32A courbe C est conçu pour la protection des circuits triphasés dans les tableaux de distribution. Sa configuration 3 pôles protège simultanément les trois phases, sans pôle neutre, ce qui le rend particulièrement adapté aux départs moteurs légers, lignes triphasées, équipements techniques et circuits de puissance nécessitant une coupure coordonnée sur les trois conducteurs actifs. Le calibre 32 A permet de sécuriser des départs demandant un courant soutenu tout en conservant une intégration simple dans l’armoire ou le coffret.

Courbe C adaptée aux charges avec appel de courant modéré

La courbe de déclenchement C est indiquée lorsque l’installation alimente des équipements présentant un courant d’appel modéré au démarrage. Elle convient donc mieux qu’une courbe plus sensible pour de nombreux usages en environnement tertiaire et industriel, notamment sur des circuits alimentant petits moteurs, transformateurs de commande, auxiliaires ou charges mixtes. Cette caractéristique aide à limiter les déclenchements intempestifs au démarrage tout en maintenant une protection efficace contre les surcharges et les courts-circuits.

Pouvoir de coupure élevé pour une protection renforcée du tableau

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et à 400 V, ce modèle répond aux besoins des installations où le niveau de courant de court-circuit potentiel impose un appareil de protection robuste. Il affiche également un pouvoir de coupure Icu de 15 kA selon IEC 60947-2 à 230 V et 400 V, ce qui le positionne pour des applications de distribution exigeantes. Cette combinaison en fait un choix pertinent pour les tableaux où la continuité d’exploitation et la bonne coordination des protections sont des critères importants.

Format modulaire 3P compact pour intégration sur rail

Sa largeur de 3 modules facilite son implantation dans les coffrets et tableaux électriques en optimisant l’encombrement disponible. La profondeur totale de 70,5 mm favorise une intégration soignée dans les enveloppes modulaires courantes. Ce format compact permet de constituer des rangées de protections claires et accessibles, tout en simplifiant la lecture du tableau et les opérations de câblage, de maintenance ou d’évolution de l’installation.

Raccordement pratique jusqu’à 25 mm²

Ce disjoncteur accepte des conducteurs monofilaires et multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse pour le raccordement selon la section du départ à protéger. Cette plage de raccordement permet de l’utiliser aussi bien sur des circuits de distribution classiques que sur des départs demandant une section plus importante. Pour l’installateur, cela apporte plus de latitude dans le choix du câblage et dans l’organisation du tableau.

Caractéristiques électriques adaptées aux réseaux AC 400 V

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne en 50 à 60 Hz et dispose d’une tension d’isolement Ui de 440 V. Sa tenue aux chocs de 4 kV et sa catégorie de surtension 3 lui permettent de s’intégrer dans des ensembles de distribution où la maîtrise des contraintes électriques transitoires est essentielle. Sa classe de limitation énergétique 3 contribue également à une meilleure maîtrise des effets thermiques et dynamiques lors d’un défaut.

Utilisation en tableau avec accessoires complémentaires possibles

Ce modèle peut recevoir des dispositifs supplémentaires, ce qui facilite l’adaptation du disjoncteur aux besoins du tableau ou de l’exploitation. Il peut ainsi s’intégrer dans une logique de signalisation, de commande ou d’extension fonctionnelle selon l’architecture retenue. Son indice de protection IP20, son degré de pollution 2 et sa plage de fonctionnement de -25 à 75 °C en font un appareil destiné à une implantation en enveloppe adaptée, pour des environnements techniques où la protection modulaire doit rester performante et facile à exploiter.
