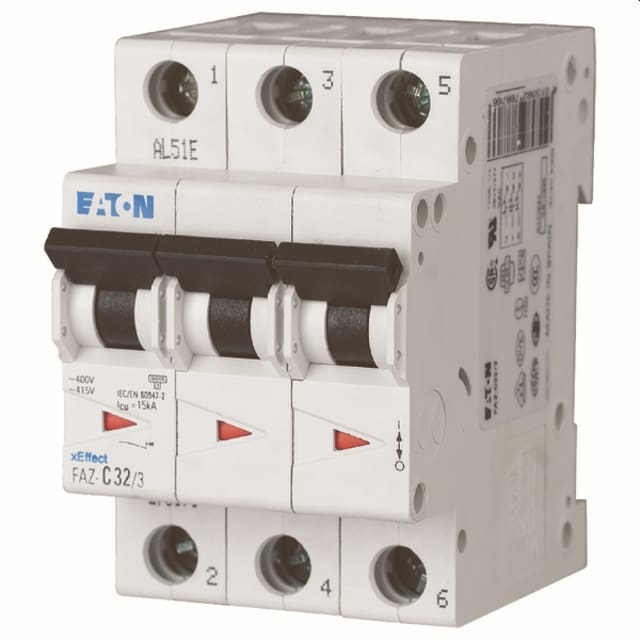

Disjoncteurs tripolaires,3P
Les disjoncteurs tripolaires assurent la protection et la coupure simultanée de trois phases dans une installation électrique. Ils sont utilisés pour sécuriser les circuits triphasés contre les surcharges et les courts-circuits, tout en facilitant l’isolement d’un départ lorsque cela est nécessaire. Selon les besoins, ils se déclinent en différents calibres, courbes de déclenchement et pouvoirs de coupure.
Le choix d’un modèle dépend surtout du courant nominal à protéger, du type de charge alimentée et du niveau de protection recherché. Une courbe adaptée permet de mieux tenir compte des appels de courant au démarrage de certains appareils, tandis que le pouvoir de coupure doit être choisi en fonction du niveau de court-circuit possible sur l’installation. Vérifiez également le format modulaire, l’encombrement dans le tableau et la configuration souhaitée, avec ou sans neutre selon le circuit à équiper.
Ces appareils trouvent leur place dans de nombreux usages professionnels et résidentiels : moteurs, équipements triphasés, machines, pompes, distributions secondaires ou protection de lignes dédiées. Pour une installation fiable, il est essentiel de respecter le schéma de câblage, de couper l’alimentation avant toute intervention et de faire vérifier le dimensionnement par un professionnel qualifié en cas de doute.
Comment choisir le bon calibre pour protéger un circuit triphasé ?
Le calibre doit rester adapté au courant réel de la ligne et de la charge alimentée. En pratique, on choisit souvent 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A ou plus selon l’équipement à protéger. Si le départ alimente un moteur, une pompe ou une machine, vérifiez aussi l’intensité nominale de l’appareil et la section des conducteurs.
Courbe C ou courbe D : laquelle choisir ?
La courbe C convient à la plupart des usages courants avec des appels de courant modérés. La courbe D est préférable pour les charges à fort courant de démarrage, comme certains moteurs, compresseurs ou transformateurs. Si vous hésitez, la courbe doit être choisie en fonction de l’équipement à l’aval, pas seulement du calibre.
Quel pouvoir de coupure faut-il prendre : 3 kA, 4,5 kA, 6 kA, 10 kA ou plus ?
Plus le risque de court-circuit est élevé, plus le pouvoir de coupure doit être important. Pour un tableau domestique ou tertiaire simple, 3 kA ou 4,5 kA peuvent suffire selon l’installation ; pour des tableaux plus exigeants, 6 kA ou 10 kA sont souvent retenus. L’essentiel est de choisir une valeur au moins égale au court-circuit présumé sur le départ concerné.
Faut-il prendre un modèle 3P ou 3P+N ?
Un 3P coupe et protège uniquement les trois phases. Un 3P+N ajoute la coupure du neutre, utile si le circuit ou le schéma de distribution le demande. Si le départ est strictement triphasé sans besoin de coupure du neutre, un 3P suffit ; sinon, vérifiez la configuration du circuit avant achat.
Quel format faut-il prévoir dans le tableau électrique ?
Ces appareils prennent généralement 3 modules en version 3P, et 4 modules ou plus en version avec neutre selon la gamme. Avant de commander, vérifiez la place disponible sur le rail DIN et l’encombrement des accessoires éventuels. Un contrôle rapide du tableau évite de se retrouver avec un appareil incompatible en largeur.
À quoi sert exactement un appareil tripolaire ?
Il protège et coupe simultanément trois phases d’un circuit triphasé. Cela permet de sécuriser un départ machine, une pompe, un moteur ou une distribution triphasée, tout en facilitant l’isolement du circuit lors d’une intervention.
Dans quels cas utilise-t-on une courbe D plutôt qu’une courbe C ?
La courbe D est utile quand l’équipement provoque un fort appel de courant au démarrage. C’est souvent le cas des moteurs, compresseurs, transformateurs ou certains équipements industriels. La courbe C reste le choix le plus courant pour des charges standards.
Quelle différence entre un modèle compact 3 modules et un modèle plus large ?
Le modèle compact libère de la place dans le tableau, ce qui est pratique quand l’espace est limité. Les versions plus larges ou avec neutre peuvent être nécessaires pour certains schémas de câblage ou pour intégrer une coupure supplémentaire. Le bon choix dépend surtout du besoin électrique et de la place disponible.
Peut-on utiliser ce type d’appareil pour un moteur ou une pompe ?
Oui, à condition de choisir un calibre et une courbe adaptés au démarrage du moteur et à son intensité nominale. Pour un moteur, il faut souvent vérifier les appels de courant et s’assurer que la protection ne déclenche pas inutilement au démarrage.
Quels points vérifier avant de remplacer un appareil existant ?
Il faut comparer le nombre de pôles, le calibre, la courbe, le pouvoir de coupure et l’encombrement dans le tableau. Vérifiez aussi le type de raccordement et la compatibilité avec le schéma de câblage en place. En cas de doute, faites valider le dimensionnement par un professionnel qualifié.
