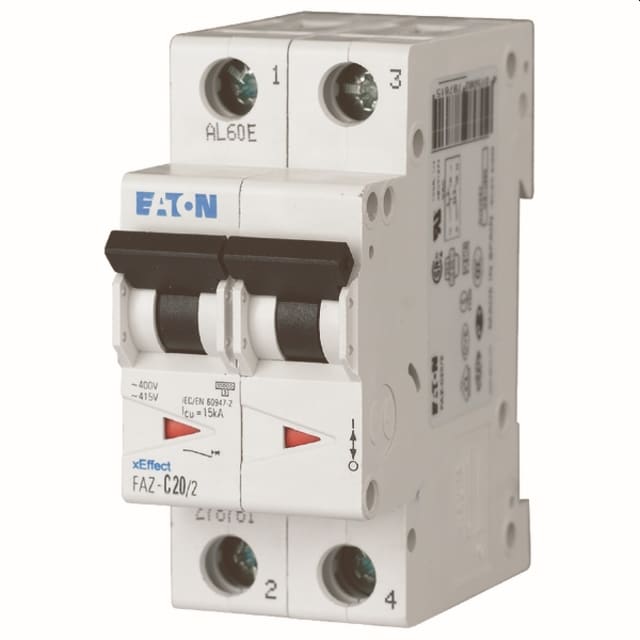

Disjoncteur modulaire bipolaire 20A courbe B 15kA 278735

Disjoncteur modulaire bipolaire 20A pour protection de circuits AC

Ce disjoncteur modulaire bipolaire 20A courbe B est conçu pour assurer la protection des circuits électriques en courant alternatif contre les surcharges et les courts-circuits. En version 2 pôles protégés, il coupe simultanément les deux conducteurs, ce qui convient aux installations où une coupure bipolaire nette est recherchée au tableau. Son format modulaire de 2 pas permet une intégration simple dans les coffrets et tableaux de distribution.

Courbe B : un déclenchement adapté aux circuits à faible courant d’appel

La courbe de déclenchement B est particulièrement adaptée aux lignes alimentant des charges avec faible appel de courant au démarrage, comme certains circuits d’éclairage, commandes ou usages domestiques et tertiaires classiques. Elle permet une protection précise du circuit tout en limitant les déclenchements inadaptés sur des usages compatibles avec ce type de courbe. Pour l’installateur, c’est un choix pertinent lorsqu’une réponse rapide sur surcharge ou court-circuit est attendue sur des départs standards.

Pouvoir de coupure élevé pour les tableaux exigeants

Ce modèle se distingue par un pouvoir de coupure assigné de 15 kA selon IEC 60947-2 à 230 V et 400 V, avec un Icn de 10 kA selon EN 60898. Ce niveau de performance le rend adapté aux environnements où le niveau de court-circuit présumé impose une protection modulaire renforcée. La classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer en cas de défaut, ce qui aide à mieux protéger les conducteurs et les équipements raccordés en aval.

Format compact 2 modules et raccordement pratique

Avec une largeur de 2 unités de division et une profondeur totale de 70,5 mm, ce disjoncteur bipolaire s’intègre facilement dans la majorité des tableaux modulaires. Il accepte des conducteurs monofilares et multifilaires de 1 à 25 mm², ce qui facilite le câblage sur de nombreuses sections courantes en distribution électrique. Ce point est appréciable aussi bien en construction neuve qu’en rénovation, lorsqu’il faut conjuguer compacité, lisibilité du tableau et souplesse de raccordement.

Conçu pour les réseaux AC 400 V avec bonne tenue électrique

Ce disjoncteur est prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Il fonctionne sur une fréquence de 50 à 60 Hz. Ces caractéristiques en font une solution cohérente pour la protection des départs en tableau sur réseaux AC, avec un niveau de tenue adapté aux contraintes électriques habituelles de la distribution modulaire.

Utilisation en tableau avec exigences de protection usuelles

Son indice de protection IP20 correspond à un usage en enveloppe ou tableau, dans le cadre d’une installation correctement intégrée. La catégorie de surtension 3 et le degré de pollution 2 confirment son positionnement pour les applications de distribution électrique en environnement intérieur. L’absence de neutre à connexion dédiée signifie qu’il s’agit ici d’un véritable 2 pôles protégés, utile lorsque les deux conducteurs doivent bénéficier d’une protection équivalente.

Une solution modulaire pensée pour l’évolution des installations

Ce disjoncteur accepte l’ajout de dispositifs supplémentaires, ce qui apporte de la souplesse pour faire évoluer le tableau selon les besoins du chantier ou de la maintenance. Sa plage de fonctionnement en température ambiante de -25 à 75 °C permet son emploi dans des contextes d’exploitation variés, sous réserve du respect des conditions de mise en œuvre de l’installation. Pour un tableau recherchant une protection bipolaire 20A compacte, lisible et performante, ce modèle constitue un choix technique pertinent.
