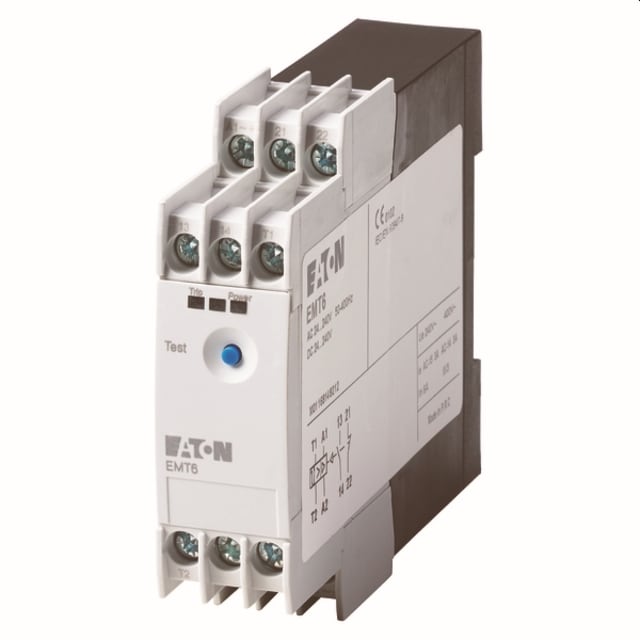

Relais thermistance PTC 24-240V AC/DC 066166

Relais thermistance PTC 24-240V AC/DC 066166 : une solution fiable pour la surveillance thermique des moteurs

Le relais thermistance PTC 066166, référence commerciale EMT6, est conçu pour surveiller un circuit de mesure unique basé sur une thermistance PTC et déclencher une commande de protection lorsque la résistance détectée sort de la plage attendue. Il s’intègre facilement dans les tableaux, protections et équipements de distribution électrique, pour sécuriser les moteurs et installations sensibles à l’échauffement.

Grâce à son alimentation 24 à 240 V AC/DC, ce relais s’adapte à de nombreuses architectures de commande, en courant alternatif comme en courant continu. Son format compact facilite l’intégration dans les coffrets et armoires, tout en conservant une exploitation simple et lisible pour l’installateur comme pour le mainteneur.

Les points forts du relais thermistance PTC 066166

• Protection thermique dédiée pour les moteurs équipés de sondes PTC.
• Alimentation universelle 24 à 240 V AC/DC pour plus de souplesse en installation.
• 1 circuit de mesure pour une surveillance claire et ciblée.
• Raccordement à vis pour une connexion robuste et pratique.
• Format compact : largeur 23 mm, hauteur 84 mm, profondeur 104 mm.
• Deux fonctions de sortie avec 1 contact à ouverture et 1 contact à fermeture.

À quoi sert ce relais PTC ?

Ce relais thermistance est utilisé pour protéger les moteurs contre les surchauffes anormales. Il contrôle la résistance de la sonde PTC intégrée au moteur ou à l’équipement protégé. Lorsque la température augmente et que la résistance mesurée atteint la zone de déclenchement, le relais bascule pour signaler un défaut ou couper la commande selon le schéma de câblage retenu.

Il convient particulièrement aux installations où la continuité de service et la protection des enroulements sont essentielles : machines industrielles, ventilation, pompage, convoyage, automatisme ou équipements intégrés en armoire électrique.

Caractéristiques techniques essentielles

• Type de produit : relais pour thermistances PTC
• Référence fabricant : 066166
• Référence commerciale : EMT6
• SKU : 0326444
• GTIN / EAN : 4015080661665
• Nombre de circuits de mesure : 1
• Plage de mesure de la résistance : 750 à 12000 Ohm
• Alimentation : 24 à 240 V AC/DC
• Fréquence AC : 50/60 Hz
• Courant de coupure de mesure : 6 A
• Sorties : 1 contact à ouverture, 1 contact à fermeture
• Raccordement : à vis
• Bornes amovibles : non
• Mémorisation d’erreur : non
• Réarmement manuel : non
• Dimensions : 23 x 84 x 104 mm

Installation et choix du bon modèle

Avant de commander, il est important de vérifier que l’installation est bien prévue pour une surveillance par thermistance PTC. Ce relais est adapté à une configuration avec un seul circuit de mesure et une plage de résistance conforme aux données indiquées. Il est donc essentiel de confirmer la compatibilité avec la sonde et le schéma de commande existants.

Son alimentation large en AC/DC de 24 à 240 V en fait une solution pratique pour de nombreuses machines et armoires, notamment lorsque l’on souhaite limiter les références à stocker ou faciliter l’adaptation à différents environnements de commande.

Pourquoi choisir ce relais thermique PTC ?

Pour un installateur ou un intégrateur, ce type de relais apporte une réponse simple et efficace à la protection thermique d’un moteur. Il permet de centraliser la surveillance, d’améliorer la fiabilité de l’installation et de réduire les risques liés à une montée en température non détectée.

Son format modulaire, son câblage à vis et sa compatibilité AC/DC contribuent à une mise en œuvre propre dans les tableaux et protections électriques. C’est un choix pertinent lorsque vous recherchez un relais de contrôle compact, fiable et facile à intégrer.

À retenir

Le relais thermistance PTC 066166 EMT6 est une solution de contrôle thermique destinée à la protection des moteurs équipés de sondes PTC. Avec son alimentation 24-240 V AC/DC, sa sortie de signalisation et son encombrement réduit, il répond aux besoins des installations électriques professionnelles où la sécurité et la cohérence du câblage sont prioritaires.
