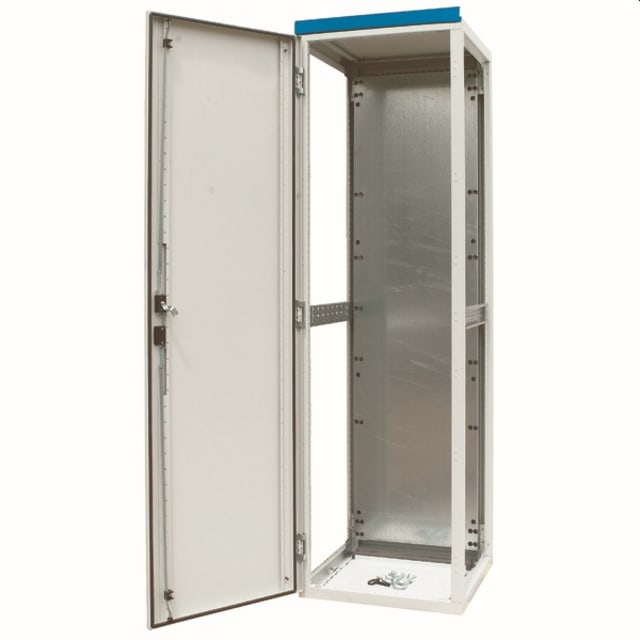

Tableau de distribution juxtaposable IP55 114596

Tableau de distribution juxtaposable IP55 114596 : une solution robuste pour vos installations électriques

Ce tableau de distribution juxtaposable IP55 est conçu pour répondre aux besoins des installations électriques nécessitant un coffret métallique fiable, stable et simple à intégrer dans une configuration de distribution. Avec sa structure en acier, sa protection IP55 et sa résistance aux chocs IK10, il offre un haut niveau de protection mécanique et une bonne tenue dans les environnements techniques exigeants.

Référencé 114596 et identifié par la référence commerciale XVTL-MP/BX/IC-10/4/20, ce modèle est particulièrement adapté aux projets où le repérage précis du matériel est essentiel, notamment pour les installations de chantier, les locaux techniques, les armoires de distribution et les ensembles juxtaposés.

Les points forts du produit

• Indice de protection IP55 pour une meilleure protection contre la poussière et les projections d’eau.
• Construction en acier avec finition revêtue de poudre pour une bonne tenue dans le temps.
• Résistance au choc IK10, adaptée aux environnements soumis à des contraintes mécaniques importantes.
• Format juxtaposable pour composer des ensembles de distribution cohérents et évolutifs.
• Avec plaque de montage pour faciliter l’implantation des équipements électriques.
• Montage mural possible avec modèle mural avec prise au sol.
• Exécution CEM pour les installations sensibles aux contraintes électromagnétiques.

Une armoire pensée pour les installations techniques

Avec ses dimensions de 2000 mm de hauteur, 1000 mm de profondeur et 408,5 mm de largeur, ce tableau de distribution offre un volume utile adapté à l’intégration d’appareillages de protection, de distribution et de commande. La présence d’une plaque de montage facilite l’organisation des composants et contribue à une implantation propre et rationnelle.

Sa conception juxtaposable permet d’assembler plusieurs modules pour créer une solution sur mesure, sans multiplier les références incompatibles. C’est un avantage appréciable pour les installations qui doivent évoluer dans le temps ou s’adapter à une architecture électrique plus complexe.

Protection, fiabilité et durabilité

Ce tableau bénéficie d’une classe de protection IP55 et d’une classe NEMA 4X, ce qui traduit une bonne aptitude à protéger les éléments internes contre les agressions extérieures courantes dans les environnements techniques. Sa structure acier et son revêtement poudre renforcent sa durabilité, tandis que la résistance IK10 contribue à la sécurité de l’installation face aux chocs accidentels.

La charge maximale autorisée selon IEC 62208 est de 5000 N pour l’armoire, 1000 N pour la porte et 4000 N pour la plaque de montage. Ces valeurs donnent une indication utile sur la capacité mécanique du produit dans un usage professionnel.

Pour quels usages choisir ce tableau de distribution ?

• Distribution électrique dans un local technique ou une zone industrielle.
• Création d’un ensemble juxtaposé avec plusieurs tableaux coordonnés.
• Implantation d’appareillage de puissance, de protection ou de commande.
• Projets nécessitant une armoire métallique fermée, stable et durable.
• Installations où la protection mécanique et l’organisation interne sont prioritaires.

Informations techniques essentielles

• Référence fabricant : 114596
• Référence commerciale : XVTL-MP/BX/IC-10/4/20
• SKU : 5838823
• GTIN / EAN : 4015081139965
• Matière : acier
• Couleur : gris RAL 7035
• Hauteur : 2000 mm
• Largeur : 408,5 mm
• Profondeur : 1000 mm
• Indice de protection : IP55
• Résistance au choc : IK10
• Avec plaque de montage : oui
• Nombre de portes : 2
• Nombre de serrures : 1
• Montage mural : oui
• À coupler : oui
• Exécution CEM : oui

Points à vérifier avant installation

Avant la mise en service, il est conseillé de vérifier l’adéquation entre le volume disponible, les dimensions de l’armoire et l’implantation prévue des appareils. La plaque de montage étant fournie, l’installateur peut organiser proprement les composants, mais il reste essentiel de prévoir le cheminement des câbles, les dégagements nécessaires et la compatibilité avec les accessoires éventuels de l’installation.

Ce modèle étant destiné au montage mural et à l’assemblage juxtaposé, il convient de s’assurer en amont de la configuration finale souhaitée afin d’optimiser l’encombrement et l’accessibilité aux équipements.

Un choix professionnel pour une distribution électrique maîtrisée

Le tableau de distribution juxtaposable IP55 114596 s’adresse aux projets qui exigent un matériel sérieux, identifiable et adapté à une logique de composition modulaire. Sa conception métallique, sa protection renforcée et sa compatibilité avec une installation juxtaposée en font une base fiable pour construire une distribution électrique propre, évolutive et durable.
