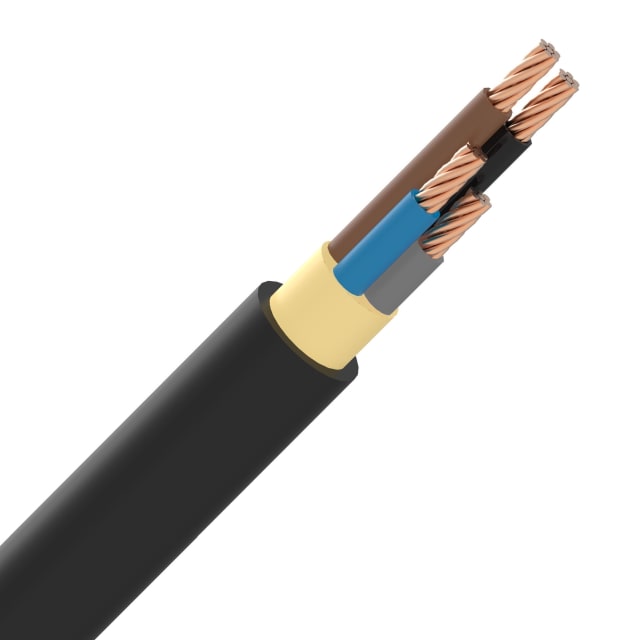

Câble d’énergie XLPE LSOH 4×16 mm² pour alimentation et raccordement

Ce câble d’énergie et de raccordement XLPE LSOH 4×16 mm² est conçu pour les liaisons de puissance en basse tension jusqu’à 0,6/1 kV. Sa configuration 4 conducteurs de 16 mm² en cuivre convient aux alimentations nécessitant une section importante, avec une géométrie ronde pratique pour le passage et le maintien en cheminement. Il s’adresse aux installations où l’on recherche un câble sans halogène à gaine noire, adapté aux usages de distribution et de raccordement.

Âmes cuivre classe 2 pour un bon compromis entre tenue et mise en œuvre

Le câble intègre 4 conducteurs cuivre nus de forme ronde, en classe 2 câblée. Cette construction apporte une bonne tenue mécanique tout en restant compatible avec les opérations courantes de tirage, de coupe et de raccordement. La section nominale de 16 mm² permet de répondre aux besoins d’alimentation de charges ou de liaisons techniques demandant une capacité de transport de courant supérieure à celle des petites sections.

Isolation XLPE et gaine LSOH pour les environnements exigeant une faible émission de fumées

L’isolation principale en polyéthylène réticulé (XLPE) permet une température admissible du conducteur jusqu’à 90 °C, ce qui en fait une solution adaptée aux installations électriques sollicitées. La construction LSOH sans halogène limite l’émission de fumées et de gaz acides en cas d’échauffement important ou d’incendie. C’est un choix pertinent pour les bâtiments et zones techniques où le comportement au feu du câble fait partie des critères de sélection.

Classement feu Cca s1 d2 a1 pour une sélection plus précise du câble

Ce modèle bénéficie d’un classement de réaction au feu Cca, avec faible production de fumée s1 et très faible acidité a1. Cette combinaison permet d’orienter le choix vers un câble de puissance sans halogène pensé pour des installations où la maîtrise des émissions en cas d’incident est recherchée. Le marquage des conducteurs par couleur selon HD 308 S2 facilite en complément l’identification lors du câblage et du raccordement.

Format 4 conducteurs sans conducteur de protection intégré

Avec ses 4 conducteurs et sans conducteur de protection intégré, ce câble convient aux configurations où la terre est gérée séparément selon l’architecture retenue sur l’installation. Ce point est important pour éviter toute confusion au moment du choix de la bonne référence. Sa structure répond ainsi aux besoins de raccordement en quadripolaire, notamment pour certaines alimentations triphasées avec neutre.

Dimensions adaptées aux passages techniques et à la pose

Le diamètre extérieur approximatif de 22 mm permet d’anticiper plus facilement le cheminement dans les gaines, fourreaux, réservations ou chemins de câbles. Le rayon de courbure minimal de 12 fois le diamètre aide à préserver la structure du câble pendant la pose, en particulier dans les passages serrés ou lors des changements de direction. Son poids indicatif de 1000 kg/km donne également une base utile pour préparer la manutention et organiser le tirage sur chantier.

Plage de température utile pour pose et service

Ce câble peut être posé entre -5 °C et 60 °C, avec une température de service statique comprise entre -25 °C et 60 °C. Ces valeurs permettent de cibler des installations fixes soumises à des conditions thermiques variées, en intérieur comme dans des zones techniques exposées. La combinaison XLPE et gaine extérieure noire le destine aux usages où l’on attend à la fois une bonne tenue en exploitation et un câble de raccordement sans halogène clairement identifiable.
