Câble installation XLPE LS0H 1kV vert 4G50mm² XGB4G50

Câble d’installation XLPE LS0H 1 kV 4G50 mm² pour alimentations de forte section

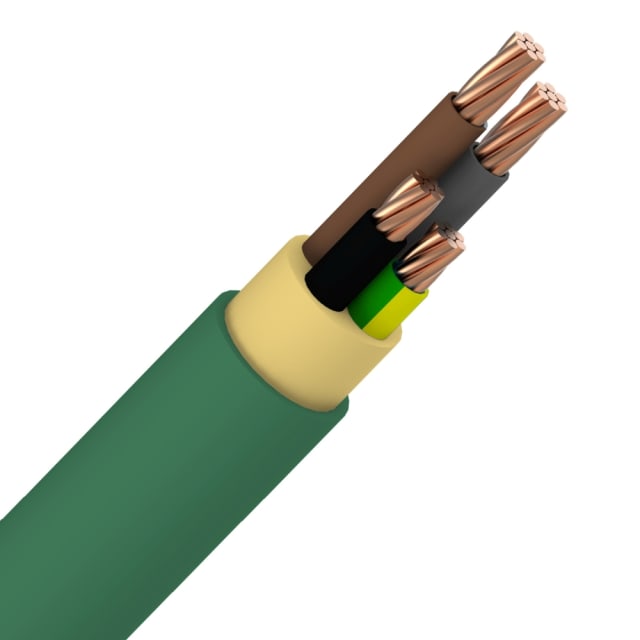

Ce câble d’installation XLPE LS0H 1 kV vert en configuration 4G50 mm² est conçu pour les liaisons de puissance fixes nécessitant une section élevée et la présence d’un conducteur de protection. Sa composition en 4 conducteurs de 50 mm², dont un vert/jaune, convient aux installations où l’on recherche à la fois une bonne tenue électrique, une mise en œuvre claire et un repérage immédiat des conducteurs par couleur. Sa géométrie ronde facilite une pose propre dans les cheminements techniques et les réservations adaptées.

Isolation XLPE et gaine LS0H pour les environnements exigeant de faibles émissions de fumées

L’isolation principale en polyéthylène réticulé (XLPE) permet une utilisation en tension assignée 0,6/1 kV avec une température admissible du conducteur pouvant atteindre 90 °C. La gaine extérieure sans halogène LS0H constitue un choix pertinent pour les installations où la limitation des fumées et des émissions acides est recherchée en cas d’échauffement ou d’incendie. Le classement Cca s1 d2 a1 apporte une lecture technique immédiate de son comportement au feu, avec une faible production de fumée et une très faible acidité des gaz dégagés.

Âmes cuivre classe 2 pour une bonne tenue mécanique sur installation fixe

Les conducteurs en cuivre nu de classe 2 câblée offrent un équilibre adapté aux travaux d’installation électrique de puissance : la section de 50 mm² autorise le transport de courants importants, tandis que la construction câblée reste cohérente avec les contraintes de tirage, de raccordement et de maintien en place sur chantier. La forme ronde des âmes et l’identification couleur selon le marquage des conducteurs contribuent à une connexion plus lisible dans les coffrets, armoires, tableaux et équipements terminaux.

Présence du conducteur de protection pour les circuits triphasés avec terre

La désignation 4G50 mm² indique la présence de quatre conducteurs incluant le conducteur de protection. Cette configuration est particulièrement adaptée aux alimentations triphasées nécessitant une terre intégrée dans le câble, ce qui simplifie le choix produit pour les départs de puissance, les liaisons techniques et certaines alimentations d’équipements fixes. La couleur verte de la gaine extérieure permet en outre une identification visuelle rapide du type de câble sur site ou en stockage.

Dimensions et rayon de courbure à prendre en compte à la pose

Avec un diamètre extérieur approximatif de 31 mm et un poids de 2460 kg/km, ce câble appartient à une catégorie de forte section qui demande une préparation sérieuse de la manutention, des supports et des passages. Son rayon de courbure minimal de 12 fois le diamètre doit être respecté pour préserver la tenue du câble lors de la pose. Il est prévu pour une température de pose comprise entre 0 et 60 °C, avec une plage de service statique de -15 à 60 °C, ce qui aide à planifier l’installation dans de bonnes conditions.

Comportement adapté à une pose fixe, sans fonction d’étanchéité spécifique

Ce câble convient comme câble d’installation pour pose fixe. Il n’est pas donné comme résistant à l’huile, ni comme protégé contre les rongeurs, ni comme étanche à l’eau transversalement ou longitudinalement. Ces éléments sont importants pour orienter le choix vers le bon câble selon l’environnement réel du chantier. Lorsqu’une installation impose des contraintes particulières de présence d’huiles, d’eau ou d’agressions mécaniques spécifiques, il est préférable de vérifier que le mode de pose et le niveau de protection périphérique sont cohérents avec l’usage prévu.

Un choix pertinent pour les distributions électriques techniques en bâtiment

Grâce à sa tension nominale 1 kV, sa section 4G50 mm², son isolation XLPE et sa gaine LS0H sans halogène, ce câble d’installation répond bien aux besoins des distributions électriques techniques demandant une section importante et un comportement feu maîtrisé. Il s’intègre naturellement dans les projets de cheminements de puissance, d’alimentations d’armoires, de tableaux et d’équipements fixes, lorsque la priorité porte sur une installation propre, un repérage clair des conducteurs et une solution adaptée aux environnements où le sans halogène est recherché.
