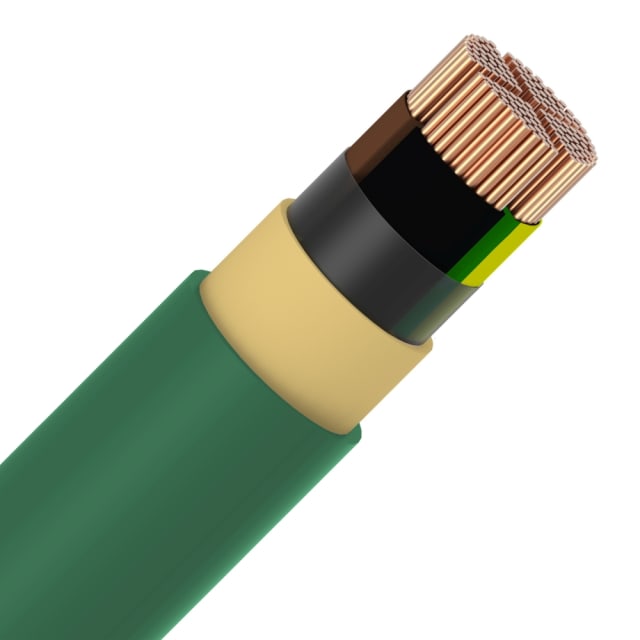

Câble d’installation XLPE LS0H 1kV vert 4G150mm² XGB

Câble d’installation XLPE LS0H 1 kV conçu pour les réseaux de forte section

Le câble d’installation XGB 4G150 mm² est destiné aux liaisons électriques fixes qui exigent une section élevée, une tenue thermique adaptée et une gaine sans halogène. Sa construction en 4 conducteurs, avec conducteur de protection intégré, répond aux besoins des installations de distribution où la continuité de service et la maîtrise de l’encombrement sont importantes. Avec sa tension assignée 0,6/1 kV, il s’intègre dans les réseaux basse tension d’alimentation et de répartition nécessitant un câble d’installation robuste et lisible dans sa configuration.

Isolation XLPE et gaine LS0H pour les environnements sensibles à la fumée

Ce câble associe une isolation principale en polyéthylène réticulé XLPE à une gaine extérieure LS0H verte. Cette combinaison est particulièrement adaptée aux installations où l’on recherche une émission de fumée limitée et l’absence d’halogène en cas d’échauffement ou d’incident. Sa classification Cca s1 d2 a1 indique un comportement au feu adapté aux applications où la maîtrise des fumées, de l’acidité dégagée et de la propagation de la flamme compte dans le choix du câble. C’est un point clé pour les parcours intérieurs techniques, locaux d’exploitation, circulations de bâtiments et zones recevant de nombreux équipements.

Âme cuivre classe 2 de forme sectorale pour une alimentation puissante

Le conducteur en cuivre nu de classe 2 câblée apporte une solution adaptée aux fortes intensités, tout en restant compatible avec les usages courants du câble d’installation. La forme sectorale des âmes permet d’optimiser la compacité du câble sur une section nominale de 150 mm² par conducteur. Ce format aide à conserver un diamètre extérieur cohérent au regard de la puissance transportée, ce qui facilite le passage dans les cheminements prévus pour les liaisons de distribution importantes. Le repérage des conducteurs par couleur, conforme au marquage HD 308 S2, améliore la lisibilité au moment du raccordement et de la maintenance.

Format 4G150 mm² adapté aux liaisons triphasées avec protection

La désignation 4G150 mm² correspond à quatre conducteurs dont un conducteur de protection, pour des installations triphasées nécessitant une section importante et une organisation claire des circuits. Ce format est particulièrement pertinent pour les départs de tableaux, les alimentations d’équipements puissants, les colonnes techniques ou les liaisons entre coffrets et armoires. Le fait de disposer d’un conducteur de protection intégré simplifie le choix du câble sur les installations où cette présence est requise, tout en évitant les assemblages séparés moins pratiques sur chantier.

Comportement mécanique pensé pour la pose fixe

Avec un diamètre extérieur approximatif de 45 mm et un rayon de courbure minimal de 12 fois le diamètre, ce câble est destiné à une pose préparée et maîtrisée. Sa géométrie ronde favorise une manipulation régulière lors du tirage et du positionnement dans les cheminements. Son poids de 6090 kg/km doit être pris en compte pour organiser la manutention, le supportage et le dimensionnement des parcours. En pratique, ce type de câble convient bien aux installations fixes où la section élevée impose une mise en œuvre anticipée, avec des réservations et des accessoires de pose adaptés.

Températures de service et de pose adaptées aux usages d’installation

Le câble admet une température maximale du conducteur de 90 °C, ce qui correspond aux attentes des câbles à isolation XLPE pour la distribution d’énergie. La température de pose indiquée de 0 à 60 °C permet de cadrer les conditions d’installation, tandis que la plage de service statique de -15 à 60 °C convient aux environnements techniques habituels en exploitation fixe. Ces valeurs aident à sélectionner le bon câble pour les projets où les conditions de pose et d’utilisation doivent être connues à l’avance afin d’éviter les contraintes inutiles sur le conducteur et la gaine.

Un câble sans halogène orienté installation intérieure technique

Ce câble d’installation est explicitement prévu pour une utilisation en pose fixe. Il est sans halogène selon l’IEC 60754-2 et retardateur de flamme selon l’IEC 60332-1-2, ce qui en fait une option cohérente pour les installations intérieures où le choix du câble doit concilier performance électrique, comportement au feu et lisibilité de la composition. En revanche, il ne s’agit pas d’un câble annoncé comme résistant à l’huile, protégé contre les rongeurs ou étanche à l’eau longitudinalement et transversalement. Ces éléments permettent de le positionner précisément dans un projet : un câble de distribution XLPE LS0H 1 kV pour installation fixe, à sélectionner lorsque la priorité porte sur la section, le sans halogène et la conformité de pose plutôt que sur des protections spécifiques supplémentaires.
