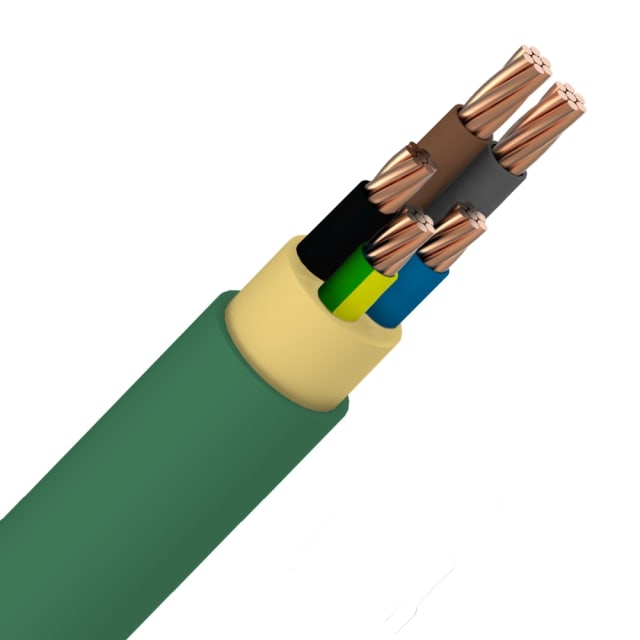

Câble d’installation XLPE LS0H 1 kV vert 5G16 mm²

Câble d’installation XLPE LS0H 1 kV 5G16 mm² pour alimentation et distribution

Ce câble d’installation XGB 5G16 mm² est conçu pour les circuits de puissance nécessitant cinq conducteurs, dont un conducteur de protection, avec une tension nominale de 0,6/1 kV. Sa section de 16 mm² convient aux liaisons fixes où l’on recherche une bonne capacité de transport de courant, une gaine sans halogène et une construction adaptée aux installations techniques en bâtiment. Sa géométrie ronde facilite un cheminement propre dans les parcours prévus pour des câbles d’énergie de forte section.

Isolation XLPE et gaine LS0H pour environnements exigeants

L’isolation principale en XLPE, aussi appelée polyéthylène réticulé, permet une tenue thermique élevée du conducteur jusqu’à 90 °C. La gaine extérieure LS0H sans halogène est particulièrement adaptée aux installations où l’on souhaite limiter les émissions corrosives en cas d’échauffement sévère ou d’incendie. Cette combinaison XLPE/LS0H répond bien aux besoins des tableaux, colonnes techniques, locaux tertiaires et réseaux de distribution intérieurs où la maîtrise des fumées et des gaz acides est un critère important.

Composition 5G16 avec repérage couleur pour un câblage clair

La désignation 5G16 indique la présence de cinq conducteurs de 16 mm², avec conducteur de protection intégré. Les âmes en cuivre nu de classe 2, câblées et de forme ronde, apportent une structure adaptée à la pose fixe tout en restant plus maniables qu’un conducteur massif de même section. L’identification des conducteurs par couleur, conforme au marquage HD 308 S2, simplifie le repérage au moment du raccordement et contribue à un câblage plus lisible dans les armoires, coffrets et liaisons d’alimentation.

Réaction au feu classée Cca s1 d2 a1

Ce câble d’installation vert 5G16 mm² est classé Cca s1 d2 a1 selon EN 13501-6. En pratique, cela signifie une contribution maîtrisée au feu, une faible production de fumée, ainsi qu’une très faible acidité des émanations. Pour les professionnels qui doivent sélectionner un câble sans halogène pour des cheminements intérieurs, cette classification constitue un repère utile pour des projets où les exigences de comportement au feu sont plus strictes qu’avec un câble standard.

Pose fixe, rayon de courbure et encombrement maîtrisés

Avec un diamètre extérieur approximatif de 21 mm et un rayon de courbure minimal de 12 fois le diamètre, ce câble doit être installé en respectant des conditions de mise en œuvre adaptées à sa section. Sa température de pose est donnée pour une plage de 0 à 60 °C, tandis que sa température de service statique s’étend de -15 à 60 °C. Ces caractéristiques en font une solution pertinente pour les installations fixes nécessitant une section importante, à condition de prévoir un passage, un cintrage et un serrage compatibles avec son gabarit.

Adapté aux installations techniques en bâtiment

Ce câble est indiqué comme câble d’installation et convient aux liaisons fixes d’alimentation dans de nombreux contextes techniques : distribution secondaire, alimentation d’équipements, raccordement de tableaux ou prolongement de circuits de puissance. Sa présence d’un conducteur de protection intégré permet de répondre aux besoins des circuits nécessitant phase, neutre et terre dans un seul câble. Sa gaine verte permet en outre une identification visuelle immédiate au sein d’un ensemble de câbles techniques.

Points à connaître avant le choix et la mise en œuvre

Ce modèle n’est pas annoncé comme résistant à l’huile, ni étanche à l’eau longitudinalement ou transversalement, et il ne dispose pas de protection particulière contre les rongeurs. Il est donc destiné avant tout à une utilisation conforme à une pose d’installation fixe dans un environnement adapté. Son poids d’environ 1050 kg/km doit également être pris en compte pour la manutention, le déroulage et le dimensionnement des supports, en particulier sur les longueurs importantes ou dans les cheminements verticaux.
