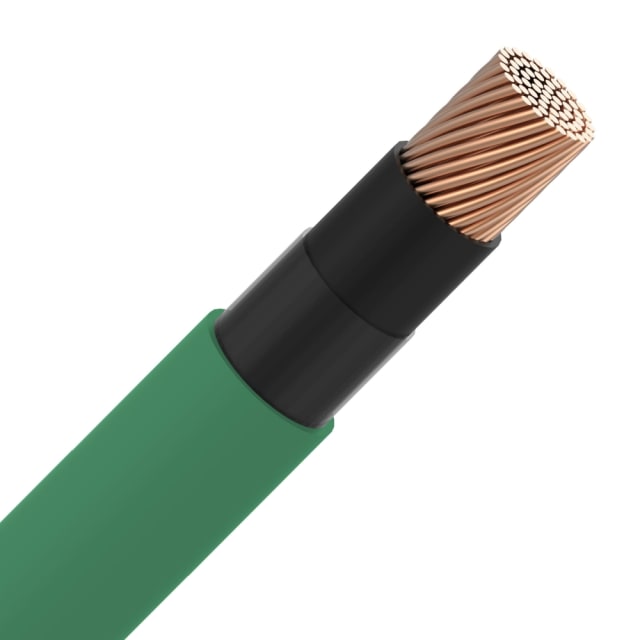

Câble d’installation XLPE LS0H 1 kV vert 1×50 mm²

Câble d’installation XLPE LS0H 1 kV 1×50 mm² pour distribution de puissance

Ce câble d’installation XLPE LS0H 1 kV vert en section 1×50 mm² est conçu pour les liaisons de puissance fixes qui demandent une forte capacité de passage de courant dans un format monoconducteur. Sa construction avec âme cuivre câblée de classe 2 et isolation XLPE répond aux besoins des installations techniques où la tenue électrique, la stabilité de pose et la lisibilité du conducteur sont recherchées. Son format unipolaire facilite l’intégration dans les chemins de câbles, goulottes, gaines ou coffrets de distribution selon l’architecture du chantier.

Isolation XLPE et gaine LS0H pour environnements techniques exigeants

L’association d’une isolation en polyéthylène réticulé XLPE et d’une gaine extérieure sans halogène LS0H apporte un profil adapté aux installations où la limitation des fumées et des émissions acides constitue un critère important. Le câble est classé Cca s1 d2 a1, avec faible production de fumée, très faible acidité et comportement retardateur de flamme selon l’IEC 60332-1-2. Cette configuration en fait une solution cohérente pour les bâtiments et zones techniques où la maîtrise des effets d’un départ de feu fait partie des exigences de choix du câblage.

Conducteur cuivre 50 mm² : section adaptée aux alimentations soutenues

Avec son conducteur cuivre nu rond de 50 mm², ce câble est destiné aux alimentations qui exigent une section importante pour transporter l’énergie sur des départs de puissance, des montées d’armoire ou des liaisons entre équipements. L’âme câblée de classe 2 offre un bon compromis entre tenue mécanique et maniabilité à la mise en œuvre. En monoconducteur, il permet aussi de composer des ensembles de câblage propres et rationnels lorsque la distribution impose une séparation des polarités ou des phases.

Tension 0,6/1 kV et température admissible jusqu’à 90 °C

Ce câble d’installation est prévu pour une tension nominale Uo/U de 0,6/1 kV. Son conducteur admet une température maximale de 90 °C, ce qui le rend pertinent pour les circuits fixes sollicités en exploitation normale. En usage statique, sa plage de service s’étend de -15 à 60 °C, tandis que la température de pose recommandée se situe entre 0 et 60 °C. Ces valeurs aident à sécuriser le choix du câble en fonction des conditions réelles de chantier et de fonctionnement.

Pose, encombrement et rayon de courbure à anticiper

Le diamètre extérieur approximatif de 15,5 mm permet d’évaluer plus précisément le passage dans les conduits, réservations et dispositifs de fixation. Pour préserver l’intégrité du câble à l’installation, le rayon de courbure minimal est de 15 fois le diamètre extérieur. Ce point est particulièrement utile lors de la préparation des trajectoires, des entrées en armoire et des changements de direction. Son poids de 620 kg/km donne également une indication concrète pour la manutention, le déroulage et le dimensionnement des supports.

Repérage simple grâce à la gaine verte et au marquage conducteur

La gaine extérieure verte facilite l’identification visuelle du câble dans les installations comportant plusieurs circuits ou plusieurs familles de conducteurs. Le repérage par couleur du conducteur, avec marquage selon HD 308 S2, contribue à une lecture plus claire lors du câblage, du raccordement et de la maintenance. Ce détail devient particulièrement appréciable dans les tableaux, locaux techniques et distributions complexes où la rapidité de repérage améliore l’organisation du travail.

À utiliser pour des installations fixes, hors contraintes spécifiques non prévues

Ce modèle convient comme câble d’installation pour pose fixe, mais il n’est pas conçu pour des usages demandant une étanchéité longitudinale ou transversale à l’eau. Il n’intègre pas non plus de protection contre les rongeurs, n’est pas annoncé comme résistant à l’huile et ne comporte pas de conducteur de protection. Il est donc pertinent pour des installations électriques bien définies, lorsque le cahier des charges ne requiert pas ces propriétés particulières et que la sélection du câble peut se faire sur des critères clairs de section, de réaction au feu et de technologie d’isolation.
