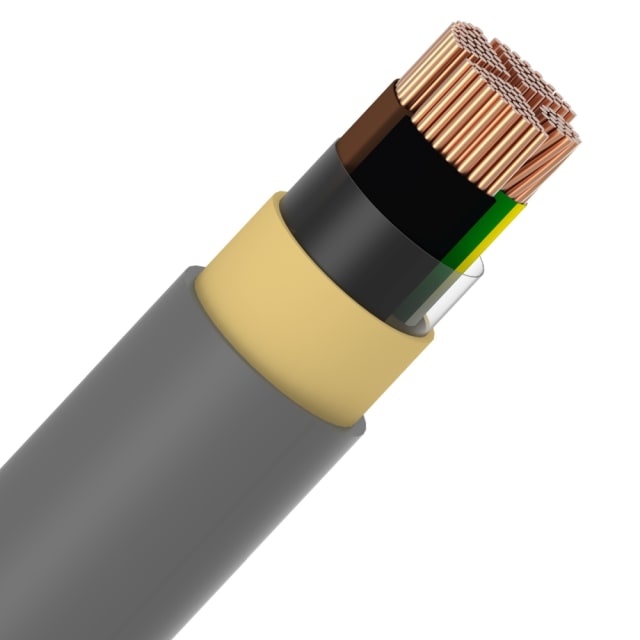

Câble d’installation XVB XLPE/PVC 1kV gris 3X150+70mm²

Câble d’installation XVB 1kV pour alimentations de forte section

Ce câble d’installation XVB XLPE/PVC 1kV gris en configuration 3X150+70 mm² est conçu pour les liaisons électriques de puissance nécessitant une section importante et une tenue adaptée aux installations fixes. Sa construction à 3 conducteurs principaux de 150 mm² avec conducteur de protection de 70 mm² permet de répondre aux besoins des circuits d’alimentation intensifs, tout en conservant une lecture claire de la composition du câble au moment de la pose.

Âme cuivre classe 2 et forme sectorale pour une conduite optimisée

Les conducteurs en cuivre nu bénéficient d’une construction classe 2 cablée, adaptée aux câbles d’énergie et aux chemins de pose où un bon compromis entre rigidité mécanique et mise en œuvre est recherché. La forme sectorale des âmes contribue à compacter l’ensemble du câble, ce qui aide à contenir le diamètre extérieur malgré la forte section. Cette conception convient particulièrement aux installations techniques où l’encombrement, le passage dans les réservations et l’organisation en cheminement comptent autant que la capacité de transport.

Isolation XLPE et gaine PVC pour une utilisation en installation fixe

L’isolation principale en polyéthylène réticulé XLPE permet une température admissible du conducteur jusqu’à 90 °C, ce qui soutient les applications exigeantes en distribution électrique. La gaine extérieure PVC grise protège le câble dans les environnements d’installation courants tout en offrant une finition adaptée aux usages techniques du bâtiment et de l’infrastructure. L’ensemble est prévu comme câble d’installation, avec une tension nominale Uo/U de 0,6/1 kV.

Présence d’un conducteur de protection intégré

La présence d’un conducteur de protection intégré de 70 mm² simplifie le choix du câble pour les installations où la continuité de terre doit être prévue dès l’origine. Cette configuration évite de devoir ajouter un conducteur séparé dans de nombreux montages et facilite une réalisation plus lisible du câblage. L’identification par couleur des conducteurs aide également au repérage lors du raccordement et des opérations de maintenance.

Dimensions adaptées aux chantiers techniques de puissance

Avec un diamètre extérieur approximatif de 42 mm et un poids de 5310 kg/km, ce câble XVB 3X150+70 mm² s’adresse à des installations où la préparation de la manutention et du cheminement est essentielle. Son rayon de courbure minimal de 12 fois le diamètre doit être pris en compte pour garantir une pose correcte, notamment dans les virages, traversées et arrivées d’armoires. Ces caractéristiques en font un câble à réserver aux environnements techniques dimensionnés pour recevoir des sections élevées.

Comportement au feu classé Cca s3 d2 a3

Ce câble d’installation XVB est classé Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Cette classification renseigne sur sa réaction au feu, la production de fumée, la présence de gouttelettes ou particules enflammées et le niveau d’acidité associé. Pour le professionnel, cela permet de sélectionner plus facilement le bon câble en fonction des contraintes documentaires du chantier et des exigences de performance attendues pour le cheminement concerné.

Conditions de pose et de service à anticiper

La température de pose annoncée de 0 à 60 °C permet une mise en œuvre en conditions de chantier maîtrisées, tandis que la plage de service statique de -15 à 60 °C couvre les usages fixes habituels. Comme pour toute forte section, il est important d’anticiper la préparation des parcours, les efforts de tirage et l’accessibilité des points de raccordement. Ce câble XVB XLPE/PVC gris 3X150+70 mm² convient ainsi aux alimentations principales, colonnes techniques et liaisons de puissance où la section, la protection intégrée et la tenue en installation fixe sont des critères déterminants.
