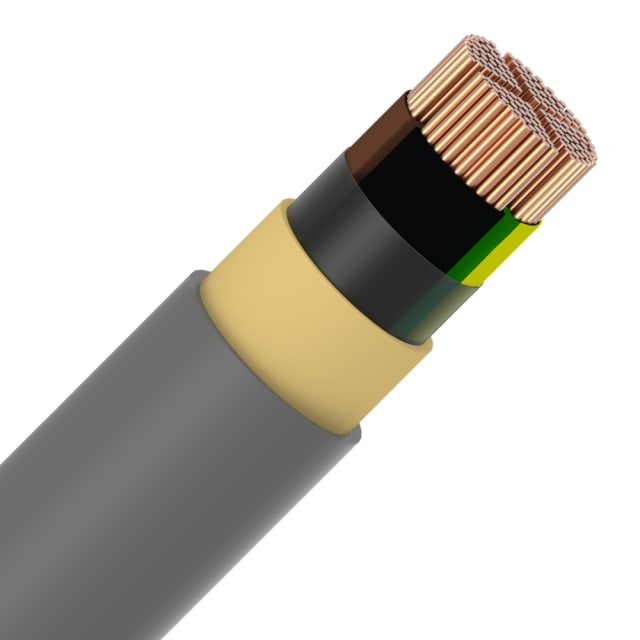

Câble d’installation XVB 4G150 mm² gris XLPE/PVC 1 kV

Câble d’installation XVB 4G150 mm² pour liaisons de puissance en 0,6/1 kV

Ce câble d’installation XVB 4G150 mm² gris XLPE/PVC 1 kV est conçu pour les raccordements électriques de forte section nécessitant une excellente tenue en service. Sa configuration 4G intègre 4 conducteurs dont un conducteur de protection, ce qui le rend adapté aux alimentations triphasées avec terre dans les installations fixes. Avec sa tension nominale Uo/U de 0,6/1 kV, il répond aux besoins des liaisons de distribution et d’alimentation où la stabilité électrique et la tenue mécanique du câble sont essentielles.

Conducteurs cuivre 150 mm² avec âme câblée de classe 2

Chaque conducteur est en cuivre nu avec une section nominale de 150 mm², un choix pertinent pour transporter des intensités élevées sur des parcours d’installation exigeants. La construction de l’âme en classe 2, dite câblée, offre un bon compromis entre rigidité, tenue à la pose et qualité de raccordement. La forme sectorale des conducteurs permet en outre une conception optimisée du câble, utile pour maîtriser l’encombrement global sur ce niveau de section tout en conservant une géométrie ronde en extérieur.

Isolation XLPE et gaine PVC pour une utilisation en installation fixe

L’isolation principale en polyéthylène réticulé (XLPE) permet au conducteur d’admettre une température maximale de 90 °C, ce qui constitue un avantage important pour les circuits de puissance soumis à des contraintes thermiques soutenues. La gaine extérieure en PVC gris protège l’ensemble du câble et facilite son intégration dans les environnements techniques courants. Cette association XLPE/PVC est particulièrement recherchée pour les câbles d’installation fixes grâce à son équilibre entre performances électriques, résistance en service et praticité de mise en œuvre.

Version 4G avec repérage par couleur pour un câblage plus lisible

Le câble dispose de 4 conducteurs avec identification par couleur, un point utile pour simplifier le repérage lors du raccordement et limiter les erreurs d’interprétation sur chantier ou en armoire. La présence du conducteur de protection intégré évite le recours à un câble complémentaire pour la terre sur les configurations prévues à cet effet. Pour l’installateur, cela se traduit par une lecture plus directe du câblage et une pose plus cohérente sur les départs d’alimentation adaptés à cette composition.

Dimensions adaptées aux installations techniques de forte section

Avec un diamètre extérieur approximatif de 45 mm et un poids de 6110 kg/km, ce câble XVB 4G150 mm² appartient à la catégorie des câbles de puissance à fort gabarit. Il convient donc d’anticiper correctement les rayons de passage, les chemins de câbles, les traversées et les efforts de manutention. Son rayon de courbure minimal de 12 fois le diamètre doit être respecté pour préserver les caractéristiques du câble pendant la pose. Ces données sont déterminantes pour préparer une installation propre et éviter toute contrainte excessive lors du tirage.

Comportement au feu classé Cca s3 d2 a3

Ce câble d’installation est classé Cca selon EN 13501-6, avec des indices s3, d2 et a3. Cette classification renseigne le comportement du produit face à la réaction au feu, à la production de fumée, aux gouttelettes enflammées et à l’acidité des émissions. Pour le professionnel, cette information est essentielle lors du choix d’un câble destiné à un projet où les performances déclarées en réaction au feu doivent être clairement identifiées dans la documentation technique du matériel posé.

Conditions de pose et de service à respecter

La température de pose annoncée de 0 à 60 °C permet une installation dans des conditions de chantier maîtrisées, tandis que la plage de température de service statique de -15 à 60 °C encadre son usage en exploitation normale. Ce câble est bien destiné à une fonction de câble d’installation fixe, ce qui en fait une solution cohérente pour les infrastructures électriques où la robustesse de la liaison, la tenue thermique et la section importante sont des critères prioritaires. Pour garantir une mise en œuvre conforme, il reste indispensable d’adapter les accessoires, les rayons de courbure et les dispositifs de raccordement à ce format 4G150 mm².
