Câble d’installation XVB 1kV pour fortes puissances et liaisons exigeantes

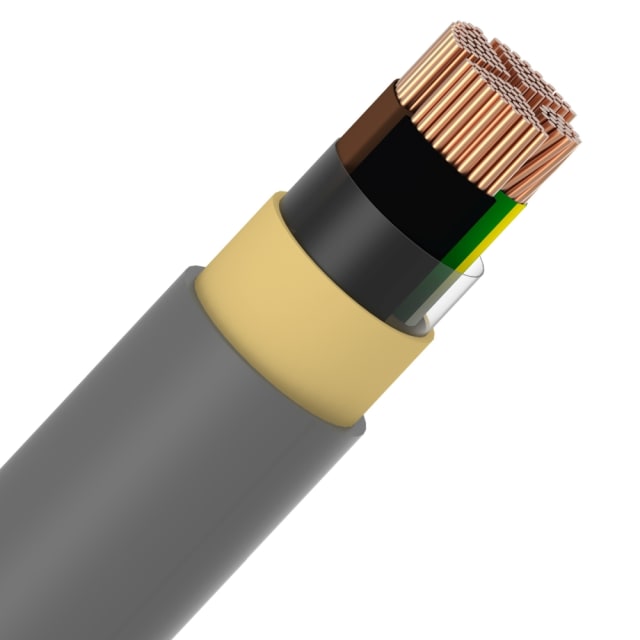

Ce câble d’installation XVB XLPE/PVC 1kV en configuration 3X240+G120 mm² est conçu pour les alimentations basse tension qui demandent une très forte section de conducteurs. Il associe trois conducteurs principaux de 240 mm² et un conducteur de protection de 120 mm² dans une géométrie ronde, pratique à intégrer dans les cheminements prévus pour les câbles d’énergie de forte capacité. Son isolation en XLPE et sa gaine extérieure en PVC grise en font une solution adaptée aux installations techniques où l’on recherche à la fois une bonne tenue thermique, une mise en œuvre cohérente et un repérage clair des conducteurs.

Composition cuivre sectorale pour optimiser le passage d’énergie

L’âme en cuivre nu, de classe 2 câblée, offre un bon compromis entre aptitude au façonnage et comportement en service sur des sections élevées. La forme sectorale des conducteurs permet de limiter l’encombrement global du câble tout en conservant une section importante, ce qui est particulièrement intéressant dans les tableaux, colonnes montantes, liaisons principales et alimentations d’équipements énergivores. La présence d’un conducteur de protection dédié en 120 mm² facilite l’intégration dans les circuits nécessitant une continuité de terre clairement identifiée.

Isolation XLPE et gaine PVC pour une utilisation en câble d’installation

L’isolation principale en polyéthylène réticulé (XLPE) permet au conducteur d’admettre une température maximale de 90 °C, un atout important pour les installations soumises à des charges soutenues. La gaine extérieure en PVC protège l’ensemble et convient à un usage en câble d’installation fixe. Le repérage des conducteurs par couleur simplifie les opérations de raccordement et de contrôle, tandis que la finition grise correspond aux usages courants sur les câbles d’alimentation XVB.

Classement feu Cca s3 d2 a3 pour les environnements techniques

Ce câble est classé Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Concrètement, ce classement apporte une information utile pour le choix du câble dans les bâtiments et zones techniques où le comportement au feu fait partie des critères de sélection. Il convient donc aux projets qui exigent un câble d’installation 0,6/1 kV avec performances déclarées en réaction au feu, tout en conservant une construction orientée distribution d’énergie.

Grand diamètre et rayon de courbure à anticiper à la pose

Avec un diamètre extérieur approximatif de 53 mm et un poids de 8650 kg/km, ce câble s’adresse à des chantiers préparés pour la manutention et le tirage de fortes sections. Son rayon de courbure minimal est de 12 fois le diamètre, ce qui impose de prévoir des réservations, des cheminements et des rayons de passage compatibles dès la phase d’étude. Cette caractéristique est essentielle pour préserver la régularité de pose et éviter les contraintes excessives sur l’âme et l’isolation lors de l’installation.

Plages de température adaptées aux installations fixes

La température de pose est indiquée de 0 à 60 °C, ce qui aide à planifier correctement l’installation selon les conditions du chantier. En service statique, le câble fonctionne dans une plage de -15 à 60 °C. Ces données sont utiles pour les locaux techniques, l’alimentation de tableaux principaux, les liaisons entre équipements et les distributions fixes où la stabilité mécanique et thermique du câble doit être prise en compte dès le dimensionnement.

Un format pertinent pour tableaux généraux, liaisons principales et départs de puissance

Grâce à sa section 3X240+G120 mm², ce câble XVB s’intègre naturellement dans les applications de distribution d’énergie à forte intensité, comme les liaisons principales entre source et tableau, les départs vers armoires de puissance ou l’alimentation d’installations techniques importantes. Sa conception ronde, son conducteur de protection intégré et sa tension nominale 0,6/1 kV en font un choix cohérent pour les professionnels qui recherchent un câble d’installation XLPE/PVC de grande section, lisible dans sa composition et adapté aux contraintes concrètes du terrain.
