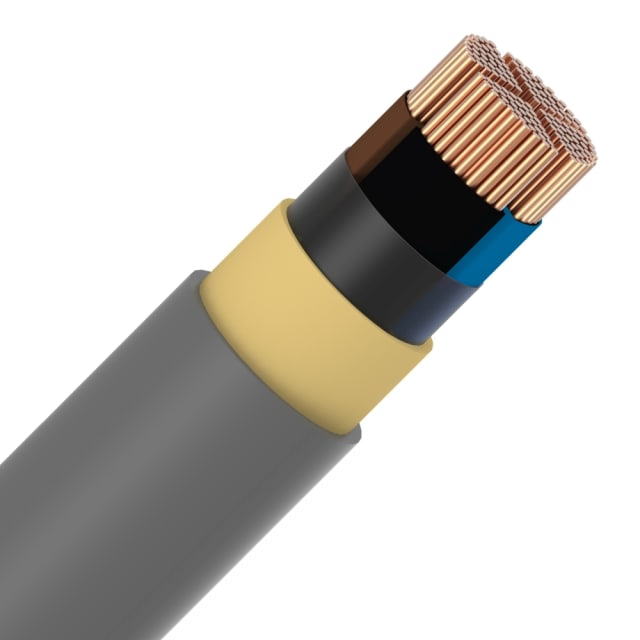

Câble d’installation XVB 4X240mm² pour liaisons de puissance en 0,6/1 kV

Ce câble d’installation XVB 4X240mm² gris Cca 1kV est conçu pour les liaisons électriques fixes nécessitant une très forte section de conducteur. Sa configuration 4 conducteurs de 240 mm² convient aux distributions de puissance et aux alimentations principales en basse tension, avec une tension nominale Uo/U de 0,6/1 kV. Sa conception ronde facilite l’intégration dans les cheminements prévus pour les câbles de forte capacité.

Âmes cuivre classe 2 à forme sectorale pour forte intensité

Le câble utilise des âmes en cuivre nu de classe 2, c’est-à-dire câblées, afin d’offrir un bon compromis entre tenue mécanique et mise en œuvre sur des sections élevées. La forme sectorale des conducteurs permet d’optimiser l’encombrement global du câble, un point important sur un 4X240 mm². Cette architecture est particulièrement adaptée aux installations où la compacité, la capacité de transport de courant et la stabilité en pose fixe sont recherchées.

Isolation XLPE et gaine PVC pour une structure adaptée à l’installation

L’isolation principale en polyéthylène réticulé (XLPE) autorise une température maximale admissible du conducteur de 90 °C, ce qui en fait une solution pertinente pour les circuits fortement sollicités. La gaine extérieure en PVC gris protège l’ensemble et permet une identification simple sur chantier. L’association XLPE/PVC est couramment retenue pour les câbles d’installation destinés aux infrastructures techniques, tableaux, colonnes et distributions internes.

Classification Cca s3 d2 a3 pour les environnements exigeant une réaction au feu déclarée

Ce câble XVB bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Pour l’installateur, cela signifie un produit disposant d’une déclaration claire sur son comportement au feu, à la production de fumée, aux gouttelettes enflammées et à l’acidité des émissions. C’est un critère essentiel lorsque le choix du câble doit s’aligner sur un cahier des charges technique précis intégrant la performance CPR.

Dimensions et contraintes de pose à anticiper sur chantier

Avec un diamètre extérieur approximatif de 56 mm et un poids de 9875 kg/km, ce câble d’installation 4X240mm² doit être prévu avec une logistique de manutention adaptée. Son rayon de courbure minimal est de 12 fois le diamètre, ce qui aide à préparer correctement les passages, réservations et rayons de tirage. La température de pose annoncée de 0 à 60 °C permet d’encadrer les conditions d’installation afin de préserver la bonne tenue du câble lors de sa mise en place.

Repérage simple des conducteurs et usage en installation fixe

L’identification des conducteurs par couleur facilite les opérations de raccordement et de contrôle. Ce modèle est indiqué sans conducteur de protection intégré, un point à vérifier selon la configuration du réseau et la conception de l’installation. Destiné à l’installation fixe, il répond aux besoins des professionnels recherchant un câble de puissance XVB grande section pour alimentations, interconnexions d’équipements et distributions techniques.

Un câble XVB 4X240mm² pensé pour les projets de distribution électrique soutenus

Grâce à sa très grande section nominale, à sa structure 4 conducteurs, à sa gaine grise et à sa conception XLPE/PVC 1 kV, ce câble électrique s’adresse aux applications où la continuité de puissance et la maîtrise de l’encombrement sont déterminantes. Il constitue un choix cohérent pour les installations fixes de forte intensité qui exigent un câble d’installation robuste dans sa conception, lisible dans ses caractéristiques et compatible avec des exigences techniques élevées.
