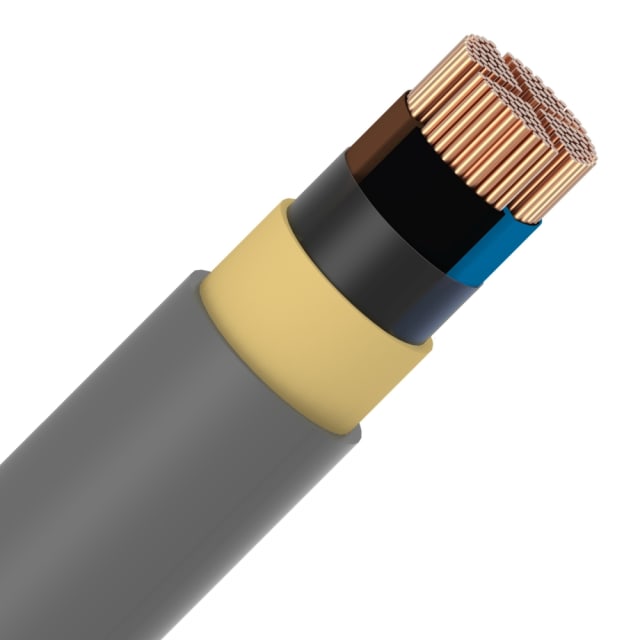

Câble d’installation XVB 4×70 mm² pour distribution de puissance 1 kV

Le câble d’installation XVB XLPE/PVC gris 4×70 mm² 1 kV est conçu pour les liaisons fixes de forte section en distribution d’énergie basse tension. Avec ses 4 conducteurs en cuivre de 70 mm², il convient aux alimentations de puissance, aux départs de tableaux et aux raccordements nécessitant une intensité importante avec une excellente tenue électrique. Sa construction en câble rond facilite une mise en œuvre cohérente sur chantier ou en local technique, tout en répondant aux besoins des installations où un conducteur de protection séparé est prévu.

Conducteurs cuivre classe 2 et âme sectorale pour une section optimisée

Ce câble XVB utilise des conducteurs en cuivre nu, de classe 2 câblée, avec forme sectorale. Cette conception permet d’optimiser l’encombrement global du câble tout en conservant une section nominale élevée. En pratique, cela apporte un bon compromis entre capacité de transport de courant, tenue mécanique et facilité de raccordement dans les équipements adaptés aux grosses sections. L’identification des conducteurs par couleur apporte une lecture claire lors du câblage, particulièrement utile pour les opérations de repérage, de raccordement et de maintenance.

Isolation XLPE et gaine PVC : une structure adaptée aux installations fixes

L’isolation principale en XLPE apporte une tenue thermique élevée, avec une température maximale admissible du conducteur jusqu’à 90 °C. Cette caractéristique est particulièrement intéressante pour les circuits sollicités et les environnements techniques où la stabilité des performances du câble est recherchée. La gaine extérieure en PVC gris assure la protection de l’ensemble et s’intègre naturellement dans les installations électriques courantes. L’association XLPE/PVC fait de ce câble d’installation une solution adaptée aux réseaux fixes en bâtiment et aux infrastructures techniques.

Classification feu Cca s3 d2 a3 pour les environnements exigeants

Ce câble d’installation 4×70 mm² présente une classification de réaction au feu Cca s3 d2 a3 selon EN 13501-6. Cette désignation permet de l’identifier clairement dans les projets où la performance au feu du câble fait partie des critères de sélection. Le classement Cca indique un niveau de réaction au feu supérieur aux câbles standards d’entrée de gamme, tandis que les indices s3, d2 et a3 précisent respectivement le niveau de fumée, de gouttelettes enflammées et d’acidité. Pour un acheteur professionnel, cette lecture rapide de la classe CPR aide à sécuriser le choix du bon câble d’installation selon le cahier des charges du chantier.

Dimensions et manutention : un câble pensé pour les sections importantes

Avec un diamètre extérieur approximatif de 32 mm et un poids de 2895 kg/km, ce câble XVB 4×70 mm² se destine naturellement aux installations où la préparation de la pose compte autant que la performance électrique. Son rayon de courbure minimal est de 12 fois le diamètre, un point important à anticiper pour les passages, les réservations, les remontées en armoire et les cheminements techniques. Cette géométrie ronde favorise une manipulation plus régulière lors du tirage, à condition de respecter les contraintes de pose liées à son gabarit.

Plage de pose et de service pour une exploitation stable

La température de pose recommandée s’étend de 0 à 60 °C, ce qui convient aux conditions de chantier habituelles pour les installations fixes. En service statique, le câble peut fonctionner dans une plage de -15 à 60 °C, ce qui permet son intégration dans de nombreux environnements techniques intérieurs ou protégés. Ces valeurs sont essentielles pour choisir un câble d’installation adapté non seulement à la puissance à transporter, mais aussi aux conditions réelles de mise en œuvre et d’exploitation.

Un choix pertinent pour tableaux, colonnes et liaisons d’alimentation

Grâce à sa section de 70 mm² et à sa tension nominale 0,6/1 kV, ce câble d’installation XVB est particulièrement indiqué pour les liaisons entre tableaux, les alimentations principales, les colonnes techniques et les circuits de distribution nécessitant une réserve de puissance significative. L’absence de conducteur de protection intégré oriente son usage vers les configurations où la terre est gérée séparément, ce qui peut correspondre à certaines architectures d’installation bien définies. Pour l’installateur comme pour l’acheteur technique, ce format 4×70 mm² constitue une réponse claire aux besoins de transport d’énergie en forte section.
