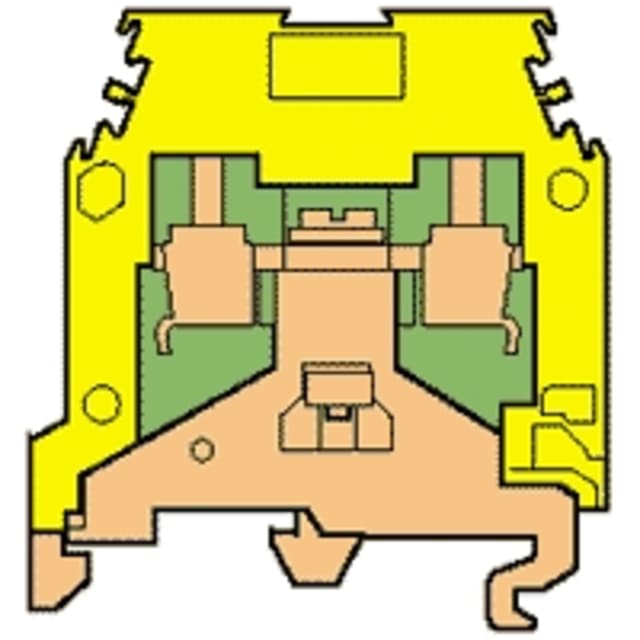

Borne de terre à vis 4 mm² vert/jaune 1SNA165113R1600

Borne de terre à vis 4 mm² pour raccordement sur rail DIN

Cette borne de terre vert/jaune est conçue pour assurer la mise à la terre des conducteurs dans les tableaux, coffrets et ensembles de distribution montés sur rail. Son format 4 mm² couvre les besoins courants de câblage en armoire, avec un raccordement à vis adapté aux installations qui demandent un serrage franc, lisible et facile à contrôler lors du montage comme en maintenance.

Connexion de terre claire et adaptée aux conducteurs jusqu’à 4 mm²

Le bornier accepte les conducteurs monofilaire de 0,2 à 4 mm², les conducteurs souples sans gaine de 0,22 à 4 mm² ainsi que les conducteurs souples avec gaine de 0,22 à 4 mm². Cette plage de raccordement permet d’intégrer facilement la borne dans de nombreux circuits de protection et de continuité de terre, sans surdimensionner le matériel. La présence de deux points de serrage sur un seul étage facilite l’organisation du câblage et la reprise de conducteur dans un encombrement réduit.

Raccordement à vis pour une installation maîtrisée

Le double mode de raccordement à vis apporte une solution simple à mettre en œuvre pour les professionnels recherchant une connexion de terre nette et structurée. Ce principe convient particulièrement aux armoires, coffrets et platines où la lisibilité du câblage, la tenue mécanique du conducteur et la facilité de resserrage périodique sont des critères importants. C’est un choix pertinent pour les installations où l’on souhaite conserver une logique de câblage homogène avec d’autres bornes à vis sur rail.

Format compact de 6 mm pour optimiser l’espace dans le coffret

Avec une largeur de 6 mm et une profondeur de 43,5 mm, cette borne de terre 4 mm² s’intègre facilement dans les ensembles où chaque module compte. Son encombrement contenu permet de densifier le bornier tout en gardant une implantation ordonnée sur rail DIN ou rail G. Elle convient donc aussi bien aux petits coffrets qu’aux armoires plus complètes nécessitant une répartition propre des conducteurs de protection.

Montage sur rail DIN ou rail G pour intégration en tableau

Cette borne est prévue pour un montage sur rail DIN ou rail G, ce qui facilite son intégration dans les configurations de câblage standardisées. Elle trouve naturellement sa place dans les zones de raccordement de terre, à proximité des départs, des arrivées ou des équipements à protéger. Son repérage vert/jaune permet une identification immédiate de la fonction de mise à la terre, utile pour accélérer le câblage et limiter les risques d’erreur lors des interventions.

Corps isolant thermoplastique et tenue en température étendue

Le corps isolant en thermoplastique est adapté aux environnements techniques où la borne doit conserver un comportement stable dans le temps d’exploitation. Sa plage de température de service de -55 à 110 °C autorise son emploi dans des conditions d’utilisation variées, notamment dans des coffrets soumis à des écarts thermiques ou à une concentration d’appareillages. Cette caractéristique apporte de la souplesse dans le choix du bornier pour les applications de distribution et de raccordement de protection.

Point d’attention pour une composition de bornier complète

Cette borne de terre nécessite une plaque de fermeture dans la composition du bornier. Ce point est important pour préparer correctement l’assemblage et éviter les oublis au moment de la commande des accessoires. Elle ne dispose pas de fonction PEN, ce qui la destine bien à une utilisation dédiée à la terre dans une architecture de raccordement clairement séparée. Pour un tableau propre et cohérent, elle s’emploie idéalement avec les accessoires adaptés à la même gamme de bornes.
