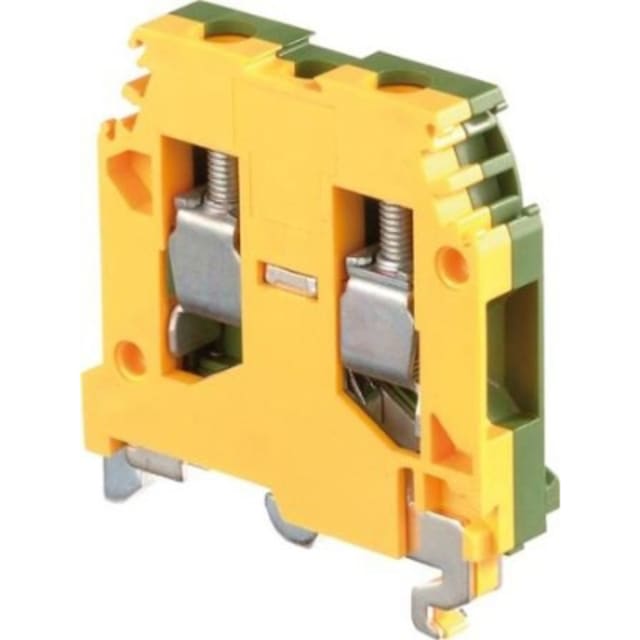

Borne de terre à vis 6 mm² vert jaune 1SNA165114R1700

Borne de terre à vis 6 mm² pour montage sur rail DIN

Cette borne de terre vert jaune est conçue pour réaliser un raccordement de mise à la terre clair et parfaitement intégré dans un tableau électrique. Son format compact de 8 mm de largeur facilite l’implantation sur rail DIN ou rail G, tout en conservant une lecture simple des circuits et une organisation propre des conducteurs de protection.

Raccordement à vis adapté aux conducteurs usuels de tableau

Le serrage à vis sur les deux points de raccordement convient aux installations qui recherchent un maintien franc et une connexion nette des conducteurs. Cette borne accepte les conducteurs monofilaire de 0,5 à 10 mm², les conducteurs souples sans gaine de 0,5 à 6 mm², ainsi que les conducteurs souples avec gaine de 0,22 à 6 mm². Elle s’intègre ainsi facilement dans de nombreuses configurations de câblage en armoire ou coffret.

Configuration 1 étage avec 2 points de connexion

Sa conception à 1 étage avec 2 réglettes à bornes par étage permet de raccorder proprement les conducteurs de terre dans un encombrement réduit. Ce format est particulièrement pertinent pour les tableaux de distribution, les coffrets de commande et les ensembles nécessitant une mise à la terre lisible, structurée et facile à repérer lors du câblage ou de la maintenance.

Repérage vert jaune dédié à la fonction de protection

Le corps en coloris vert/jaune permet une identification immédiate de la fonction de terre dans le tableau. Ce repérage visuel aide à limiter les erreurs lors du montage, du contrôle ou des interventions ultérieures. Pour les intégrateurs et installateurs, c’est un point essentiel pour garder une distribution cohérente et rapidement compréhensible à l’intérieur de l’enveloppe électrique.

Corps isolant thermoplastique pour environnements techniques

Le corps isolant en thermoplastique est adapté aux usages en appareillage de tableau où la tenue mécanique et la stabilité de l’assemblage comptent dans le temps. La borne est prévue pour une température de service de -55 à 110 °C, ce qui permet son utilisation dans des environnements techniques variés, en armoire comme en coffret, lorsque les conditions d’exploitation demandent une bonne tenue thermique.

Format compact pour un câblage ordonné

Avec une largeur de 8 mm et une profondeur de 43,5 mm, cette borne de terre s’insère facilement dans les rangées de borniers sans pénaliser l’espace disponible. Son gabarit favorise un cheminement propre des conducteurs et une implantation rationnelle, notamment lorsque plusieurs départs de terre doivent être regroupés dans un tableau électrique de distribution ou de commande.

Solution adaptée aux ensembles de distribution et de protection

Cette borne de terre à vis 6 mm² répond bien aux besoins de câblage des tableaux électriques, des coffrets de protection et des ensembles de distribution où la continuité de terre doit être clairement structurée. La présence d’une plaque de fermeture nécessaire est à prévoir dans la composition de l’ensemble afin d’obtenir une finition correcte du bornier et une implantation complète selon l’architecture retenue.
