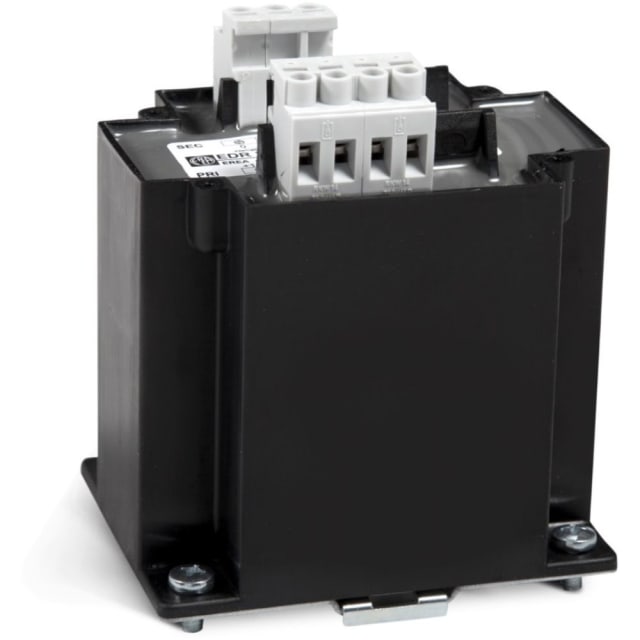

Transformateur de commande 24V 100VA rail DIN IP20 2222

Transformateur de commande 24V 100VA rail DIN IP20 2222

Ce transformateur de commande monophasé est conçu pour alimenter en 24 V les circuits de contrôle, de pilotage et de signalisation dans les installations électriques professionnelles. Avec une puissance apparente de 100 VA et une conception en transformateur de sécurité, il répond aux besoins des tableaux et armoires où la fiabilité de l’alimentation basse tension est essentielle.

Référencé 2222 et identifié commercialement comme EDR 24TC100 sous la SKU 3453285, ce modèle s’adresse aux installations où il faut disposer d’une tension de commande stable à partir d’un réseau principal adapté. Sa classe de protection IP20 le destine à une intégration dans un environnement protégé, typiquement à l’intérieur d’un coffret ou d’une armoire électrique.

Les points forts du transformateur

Tension secondaire 24 V pour les circuits de commande et d’automatisme. 100 VA de puissance apparente pour alimenter les usages de pilotage courants. Transformateur de sécurité adapté aux installations de contrôle. IP20 pour montage en environnement fermé et protégé. Encombrement compact : 101 mm de large, 112 mm de haut, 79 mm de profondeur. Références claires : 2222 / EDR 24TC100 pour faciliter l’identification du bon modèle.

Pour quelles applications choisir ce transformateur ?

Un transformateur de commande 24 V est généralement utilisé lorsque l’on souhaite alimenter des équipements de pilotage en basse tension dans un tableau électrique. Il convient notamment aux fonctions de commande et de signalisation nécessitant une alimentation dédiée, stable et isolée du réseau principal selon l’architecture de l’installation. Ce format est particulièrement adapté aux : circuits de commande de tableaux électriques ; automatismes simples et commandes de machines ; alimentation de relais, contacteurs ou accessoires de contrôle en 24 V ; réseaux de signalisation et de contrôle en armoire électrique.

Caractéristiques techniques essentielles

Tension primaire 1 : 230 V Tension primaire 2 : 400 V Tension primaire 3 : 245 V Tension primaire 4 : 415 V Tension secondaire 1 : 24 V Puissance apparente de dimensionnement : 100 VA Puissance : 100 W Classe de protection : IP20 Tension relative de court-circuit Uk : 3,8 % Classe de matière isolante selon IEC 85 : B Matériau de l’âme : cuivre Consommation d’énergie en veille : 6,3 W Largeur : 101 mm Hauteur : 112 mm Profondeur : 79 mm

Compatibilité et choix d’installation

Avant de valider votre achat, vérifiez que la tension primaire disponible dans votre installation correspond bien à l’une des valeurs prévues pour ce modèle. La tension secondaire de 24 V doit également être compatible avec les composants à alimenter dans votre coffret.

Les informations disponibles indiquent un transformateur prévu pour une intégration en environnement électrique protégé, avec une protection IP20. Cela implique une installation dans un coffret, un tableau ou une armoire, à l’abri des contacts directs et des agressions extérieures.

À noter également : les données techniques mentionnent que ce modèle n’est pas un transformateur de séparation, n’est pas un transformateur économique, n’est pas résistant aux courts-circuits, et n’est pas donné comme adapté au montage sur rail ou sur platine dans les caractéristiques structurées. Il est donc recommandé de vérifier précisément votre configuration de montage avant commande.

Pourquoi choisir ce modèle pour une armoire électrique ?

Dans une installation professionnelle, le choix d’un transformateur de commande ne se limite pas à la tension de sortie. Il faut aussi tenir compte de la puissance réellement requise, de l’encombrement disponible, de la logique de câblage et des contraintes thermiques de l’armoire.

Ce transformateur se distingue par un format compact et une puissance de 100 VA, adapté à de nombreux usages courants en commande. Sa référence fabricant 2222 et sa désignation EDR 24TC100 facilitent le repérage du bon modèle lors d’un remplacement, d’un dépannage ou d’une standardisation de parc.

Conseils pratiques avant installation

Vérifiez la tension primaire disponible sur votre réseau avant raccordement. Contrôlez que la puissance de 100 VA couvre bien les besoins cumulés des circuits alimentés. Prévoyez une intégration dans un espace protégé, compatible avec l’indice IP20 . Assurez-vous de la cohérence entre la tension de commande souhaitée et les équipements à alimenter. Comparez la référence 2222 et la référence commerciale EDR 24TC100 pour éviter toute confusion avec une variante proche.

En résumé

Ce transformateur de commande 24 V 100 VA est une solution fiable pour les tableaux et armoires électriques nécessitant une alimentation basse tension dédiée. Sa conception en transformateur de sécurité, son format compact et ses références clairement identifiées en font un choix pertinent pour les professionnels à la recherche d’un composant technique précis et cohérent.

Référence produit : 3453285 — 2222 — EDR 24TC100.
