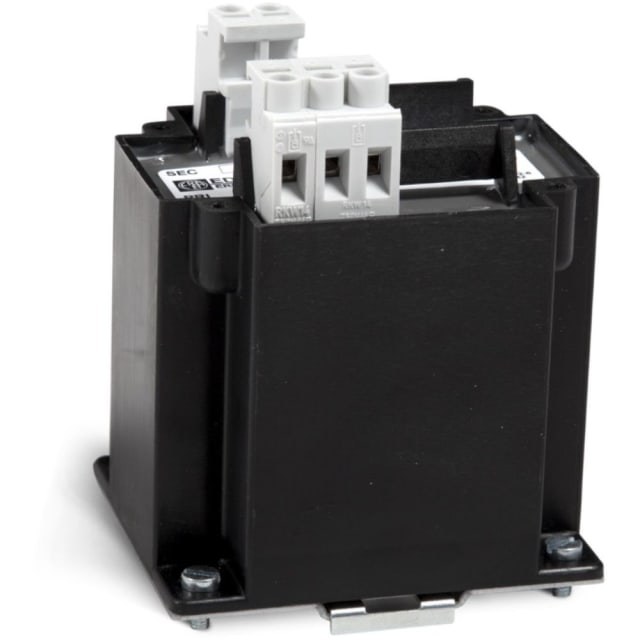

Transformateur de sécurité monophasé rail DIN 24V 63VA

Transformateur de sécurité monophasé 24 V pour circuits de commande et d’alimentation

Ce transformateur de sécurité monophasé 24 V 63 VA est conçu pour fournir une basse tension adaptée aux circuits de commande, de signalisation et à de nombreuses applications d’alimentation en environnement électrique. Son primaire accepte une alimentation 230 V ou 400 V et son secondaire délivre une tension de 24 V, ce qui facilite son intégration dans les armoires, coffrets et ensembles de distribution nécessitant une séparation fonctionnelle adaptée à l’usage d’un transformateur de sécurité.

Puissance 63 VA : un format pertinent pour les besoins de commande usuels

Avec une puissance apparente de dimensionnement de 63 VA, ce modèle convient aux montages où une alimentation 24 V stable est recherchée pour des organes de commande, relais, contacteurs, voyants ou automatismes. Ce calibre offre un bon équilibre entre encombrement et capacité d’alimentation, ce qui en fait une solution adaptée aux tableaux électriques où l’espace doit rester maîtrisé sans sous-dimensionner la source de tension secondaire.

Double tension primaire 230/400 V pour une intégration plus souple

La présence d’un primaire 230 V et 400 V apporte une vraie souplesse au moment du câblage et du remplacement. Ce transformateur peut ainsi être retenu aussi bien dans des installations alimentées en 230 V que dans des environnements de commande raccordés en 400 V, tout en conservant une sortie 24 V. Cette configuration limite les adaptations sur le tableau lorsque l’architecture d’alimentation varie d’un équipement à l’autre.

Format compact pour tableau électrique avec encombrement maîtrisé

Avec des dimensions de 80 mm de largeur, 96 mm de hauteur et 70 mm de profondeur, ce transformateur de sécurité trouve facilement sa place dans une armoire ou un coffret technique. Son format compact aide à organiser plus proprement le câblage interne et à préserver de la place pour les autres appareillages de protection, de commande ou de distribution. Son indice de protection IP20 le destine à une implantation dans un volume électrique protégé.

Conception technique adaptée à un usage électrotechnique courant

Ce modèle utilise une âme en cuivre et une classe de matière isolante B selon IEC 85. Sa tension relative de court-circuit Uk de 10 % participe à un comportement cohérent pour les usages de commande et de transformation de tension dans les ensembles électriques. Il ne s’agit ni d’un transformateur de séparation, ni d’un transformateur économique, ni d’un noyau torique, ce qui permet de bien cibler son emploi pour les applications attendues d’un transformateur de sécurité monophasé.

À prévoir lors de l’installation dans le coffret

Ce transformateur est prévu pour une fixation dans un environnement de tableau et se présente en exécution IP20. Il convient de vérifier l’espace disponible, la tension primaire réellement utilisée et la puissance appelée par les récepteurs en 24 V avant installation. Comme il n’est pas annoncé comme résistant aux courts-circuits, le dimensionnement des protections amont et aval doit être étudié avec attention afin d’assurer une intégration cohérente dans l’ensemble électrique.

Un choix précis pour l’alimentation 24 V en armoire électrique

Choisir ce transformateur de sécurité monophasé rail DIN 24 V 63 VA, c’est retenir une solution claire pour convertir une alimentation 230/400 V en 24 V dans un encombrement contenu. Il répond particulièrement bien aux besoins des tableautiers, installateurs et mainteneurs qui recherchent un transformateur 24 V 63 VA destiné aux circuits de commande, avec des caractéristiques techniques nettes et une configuration simple à identifier pour les remplacements ou les montages neufs.
