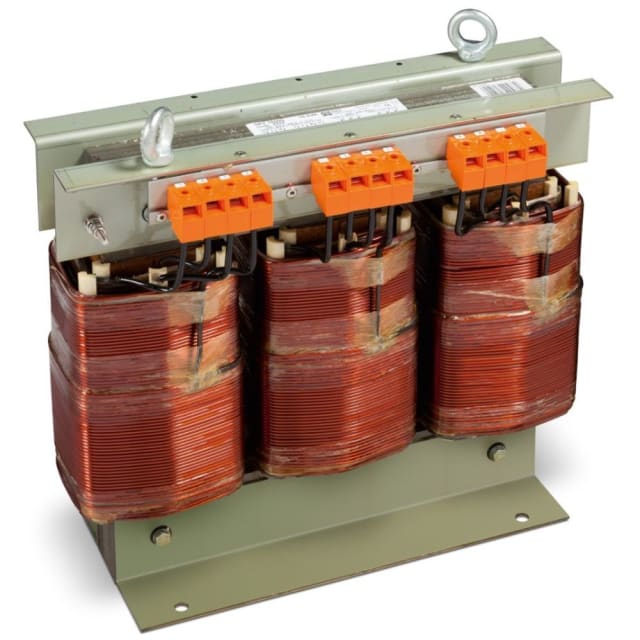

Transformateur triphasé de séparation 16 kVA 230/400 V 2707

Transformateur triphasé de séparation 16 kVA pour réseaux 230/400 V

Ce transformateur triphasé de séparation 16 kVA est conçu pour assurer une isolation galvanique entre le primaire et le secondaire dans les installations alimentées en 230/400 V. Il fonctionne avec une tension primaire 3 x 230 V en triangle et 3 x 400 V en étoile avec neutre, et restitue les mêmes niveaux de tension au secondaire. Cette configuration le rend particulièrement adapté aux armoires électriques, équipements industriels, circuits de distribution dédiés et applications techniques nécessitant une séparation électrique claire entre réseau et charge.

Isolation des circuits et adaptation aux usages industriels

En exécution transformateur de séparation, ce modèle répond aux besoins des installations où l’on recherche une dissociation électrique entre l’alimentation et les équipements raccordés. Les enroulements non couplés permettent de limiter la transmission directe des perturbations entre primaire et secondaire et facilitent l’intégration dans des ensembles de distribution, de commande ou d’alimentation de machines. Sa puissance de dimensionnement de 16000 VA permet d’alimenter des charges triphasées significatives tout en conservant une architecture cohérente pour des applications industrielles.

Configuration électrique claire pour alimentation triphasée équilibrée

Le transformateur accepte au primaire une alimentation 230 V triangle ou 400 V étoile + neutre, avec en sortie une tension secondaire 230 V triangle ou 400 V étoile + neutre. Cette double correspondance simplifie le raccordement dans les environnements où la continuité de schéma de tension est importante. Le fonctionnement en 50-60 Hz apporte une souplesse d’intégration dans de nombreux équipements et installations techniques. La chute de tension indiquée à 4,7 % aide à anticiper le comportement du transformateur en charge dans le cadre d’un dimensionnement sérieux de l’installation.

Construction ouverte IP00 à intégrer dans un ensemble protégé

Avec un indice de protection IP00, ce transformateur est destiné à être monté dans un environnement adapté, comme un coffret, une armoire ou une enveloppe technique prévue pour la protection des parties actives. Cette conception ouverte convient aux intégrateurs et tableautiers qui souhaitent maîtriser eux-mêmes l’implantation, la ventilation et le niveau de protection final de l’ensemble. Le produit est préparé pour la classe de protection I et peut recevoir, selon le besoin de l’installation, un boîtier de protection distinct.

Enroulements cuivre et isolation classe F pour usage soutenu

Le noyau à enroulements cuivre participe à une exploitation adaptée aux usages intensifs, tandis que la classe d’isolant F permet une tenue thermique compatible avec des environnements techniques exigeants. Le transformateur est imprégné sous vide et sous pression, une caractéristique intéressante pour les intégrations fixes où la stabilité de l’ensemble et la tenue de l’isolation comptent dans le temps. La rigidité diélectrique élevée et la résistance d’isolement annoncée renforcent l’intérêt de ce modèle pour les circuits de séparation en contexte électrotechnique.

Implantation en armoire ou sur support avec encombrement maîtrisé

Ce transformateur triphasé présente un format de 480 mm de largeur, 200 mm de profondeur et 415 mm de hauteur, avec une fixation par supports percés. Son gabarit permet de préparer plus précisément l’implantation dans une armoire électrique, un châssis ou une zone technique dédiée. Le raccordement primaire et secondaire par bornes à vis 10 mm² facilite une mise en œuvre structurée lors du câblage. Avec un poids d’environ 85 kg, il convient de prévoir un support mécanique adapté au montage.

Choix pertinent pour tableaux, distribution et alimentation de machines

Ce transformateur de la série SPT s’adresse aux professionnels recherchant une solution de séparation triphasée 16 kVA pour tableaux de distribution, alimentation d’équipements industriels, lignes dédiées ou sous-ensembles électrotechniques. Il est particulièrement pertinent lorsque l’on doit conserver une tension 230/400 V entre entrée et sortie tout en introduisant une séparation électrique entre les circuits. Son positionnement technique en fait un composant adapté aux réalisations sur mesure, aux armoires de puissance et aux intégrations nécessitant une lecture claire des tensions disponibles.
