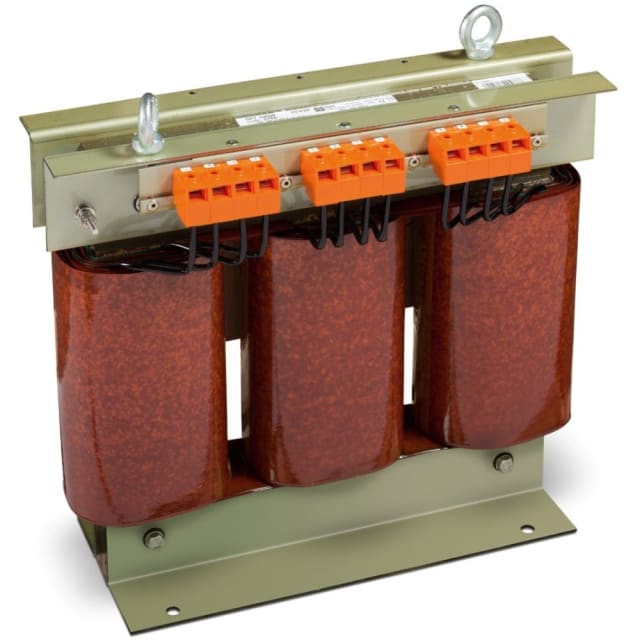

Transformateur de protection triphasé 10 kVA 2705

Transformateur triphasé de séparation 10 kVA pour distribution 230/400 V

Ce transformateur de protection triphasé 10 kVA est conçu pour créer une séparation galvanique entre le réseau amont et le circuit alimenté, avec une configuration adaptée aux installations en 230 V et 400 V. Il convient aux environnements techniques où l’on souhaite alimenter un réseau séparé dans un tableau électrique, une armoire de distribution ou un ensemble machine, tout en conservant une puissance disponible de 10000 VA pour des usages triphasés exigeants.

Configuration primaire et secondaire adaptée aux réseaux triphasés mixtes

Le primaire comme le secondaire sont prévus pour des tensions 230 V et 400 V. La description constructeur indique une configuration 230 V en triangle et 400 V en étoile avec neutre, ce qui facilite l’intégration dans des schémas d’alimentation triphasés courants. Ce type de transformateur est particulièrement pertinent lorsqu’il faut isoler une alimentation de machines, d’équipements techniques ou de sous-ensembles sensibles tout en conservant une distribution cohérente côté sortie.

Fonction de séparation électrique pour isoler un circuit aval

Exécuté en tant que transformateur de séparation, ce modèle est destiné à découpler électriquement le circuit secondaire du réseau primaire. Cette architecture est utile pour alimenter un départ dédié ou un équipement spécifique lorsque l’on recherche une séparation du réseau amont dans le cadre d’une conception d’armoire, d’un tableau de commande ou d’une alimentation technique triphasée. Il ne s’agit pas d’un transformateur de sécurité ni d’un transformateur économique, ce qui permet de bien positionner le produit dans un usage de séparation clairement identifié.

Puissance 10 kVA pour machines, HVAC et installations techniques

Avec une puissance de dimensionnement de 10 kVA, ce transformateur répond aux besoins d’installations nécessitant une réserve d’alimentation sérieuse en triphasé. Il trouve naturellement sa place pour l’alimentation de machines, de systèmes CVC, d’équipements électrotechniques ou de réseaux secondaires intégrés dans des ensembles plus complexes. Cette puissance permet d’envisager un usage en distribution dédiée, sans se limiter à de simples fonctions de commande.

Format ouvert IP00 à intégrer en coffret, armoire ou châssis

Sa classe de protection IP00 indique un transformateur en version ouverte, destiné à être monté dans une enveloppe adaptée. Ce format est cohérent pour une intégration sur platine, dans un coffret technique, un tableau électrique ou un châssis machine, lorsque la protection mécanique et les conditions de ventilation sont gérées par l’ensemble dans lequel il est installé. Pour le dimensionnement du support, ses dimensions sont de 480 mm de largeur, 415 mm de hauteur et 180 mm de profondeur.

Bobinage cuivre et isolation classe B pour un usage électrotechnique soutenu

Le matériau de l’âme indiqué est le cuivre, un choix apprécié dans les applications de transformation d’énergie pour les installations triphasées. La classe de matière isolante B selon l’IEC 85 positionne ce transformateur dans une exécution adaptée aux contraintes thermiques usuelles des environnements électrotechniques. Pour l’installateur, cela contribue à une intégration plus lisible dans des projets où la cohérence des composants et la tenue de l’ensemble sont déterminantes.

Points d’attention pour le choix et l’intégration

Ce modèle doit être sélectionné pour une fonction de séparation triphasée 10 kVA avec tensions 230/400 V au primaire et au secondaire. Il n’est pas indiqué comme résistant aux courts-circuits, ce qui implique de prévoir une coordination rigoureuse avec les protections amont et aval dans le tableau ou l’armoire. Son exécution ouverte IP00 oriente également vers une installation réservée aux intégrations techniques maîtrisées, avec enveloppe, protection des parties actives et conditions de montage adaptées.
