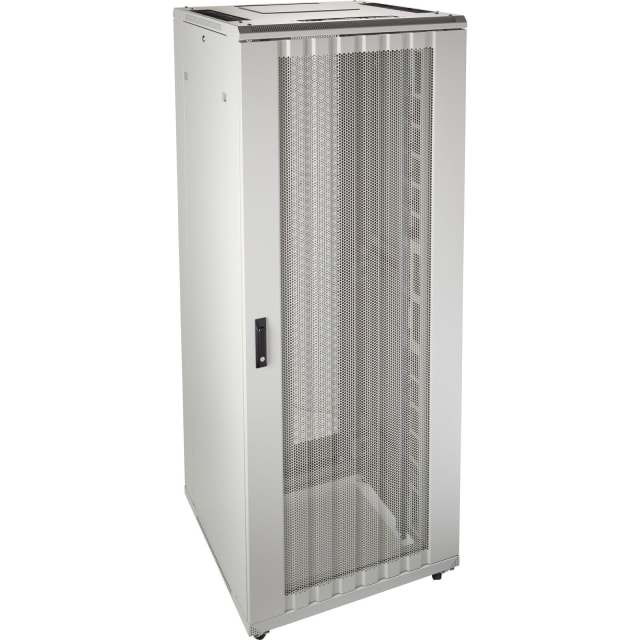

Baie réseau 42U 800×800 mm porte ventilée 542-4288-WDBF-GW

Baie réseau 42U 800 x 800 mm pensée pour les environnements de câblage structurés

Cette baie réseau 42U au format 19 pouces réunit un volume utile important dans une emprise au sol de 800 x 800 mm. Elle convient aux installations de réseau et de données qui demandent une intégration propre des équipements actifs, des panneaux de brassage, des accessoires de gestion et du câblage vertical. Son architecture avec plan 19 pouces à l’avant et à l’arrière facilite l’organisation des équipements sur toute la profondeur disponible, avec une approche adaptée aux projets de communication, sécurité, audiovisuel et infrastructure informatique.

Largeur 800 mm : un vrai avantage pour le passage et l’organisation des câbles

Le format 800 mm de large apporte un gain concret pour le cheminement des faisceaux et le confort d’installation. Il laisse davantage d’espace latéral autour du plan 19 pouces pour séparer les cordons, guider les arrivées et maintenir une implantation plus lisible dans la baie. La présence d’un guidage de câble vertical va dans le même sens : elle aide à structurer le brassage, à limiter l’encombrement en façade et à conserver un accès plus pratique lors des opérations d’ajout, de repérage ou de maintenance.

Configuration 42U avec double accès avant et arrière

Avec ses 42 unités de hauteur et ses deux portes, cette armoire de données réseau est conçue pour recevoir un nombre important d’équipements tout en conservant un accès distinct à l’avant et à l’arrière. Le plan 19 pouces présent des deux côtés permet de répartir correctement les fixations et d’adapter l’implantation aux besoins du site. Cette configuration est particulièrement pertinente lorsque l’on doit gérer à la fois le brassage en face avant et les raccordements ou l’alimentation en face arrière.

Portes ventilées et aération passive pour les équipements en baie

Cette baie est équipée d’une porte frontale et d’une porte arrière en acier, avec une conception ventilée adaptée à une circulation d’air passive. Ce choix convient aux configurations où l’on recherche une enveloppe fermée tout en favorisant les échanges d’air naturels autour des équipements installés. La porte de vue en façade améliore également le contrôle visuel rapide du contenu sans ouverture systématique, ce qui est utile pour vérifier l’état d’occupation ou l’identification des appareils.

Structure acier fixe pour charges élevées et intégration durable

Sa construction en acier avec cadre fixe, finition revêtue de poudre et capacité de charge maximale de 800 kg la destine aux implantations qui regroupent plusieurs équipements réseau, accessoires 19 pouces et éléments de distribution. Le toit en tôle complète l’ensemble pour une finition fermée et cohérente. Ce type de conception est adapté aux baies installées de manière permanente dans un local technique, une salle de communication ou un espace dédié au brassage et à la distribution des services.

Rails profilés en L et implantation 19 pouces avant/arrière

Les rails profilés en forme de L répondent aux usages classiques du montage 19 pouces et permettent d’intégrer les équipements compatibles dans une baie standardisée. L’implantation avant et arrière du plan 19 pouces apporte de la souplesse pour le positionnement des panneaux, tiroirs, unités actives et accessoires selon la profondeur utile disponible. Pour l’installateur, cela se traduit par une meilleure maîtrise de la répartition interne et une organisation plus rationnelle des volumes.

Protection, fermeture et équipements de sécurité intégrés

La baie dispose d’un indice de protection IP20, adapté à une installation en environnement intérieur, ainsi que d’une mise à la terre intégrée. Les fermetures différenciées participent à la gestion des accès : verrouillage un point sur la porte avant et verrouillage deux points sur la porte arrière. Les parois latérales complètent la fermeture de l’ensemble et contribuent à une présentation nette de l’installation, tout en délimitant clairement l’espace technique réservé aux équipements.

Une solution cohérente pour baie de brassage, baie informatique et armoire réseau

Grâce à sa hauteur de 2070 mm, sa profondeur de 800 mm, sa largeur de 800 mm et sa configuration 42U ventilée, cette baie informatique répond aux besoins courants des intégrations réseau de moyenne à forte densité. Elle s’adresse aux projets qui exigent une armoire réseau 19 pouces fermée, structurée et adaptée au brassage, au management de câbles et à l’accueil d’équipements actifs. Sa teinte gris clair RAL 9002 permet en outre une intégration discrète dans les locaux techniques et espaces de communication.
