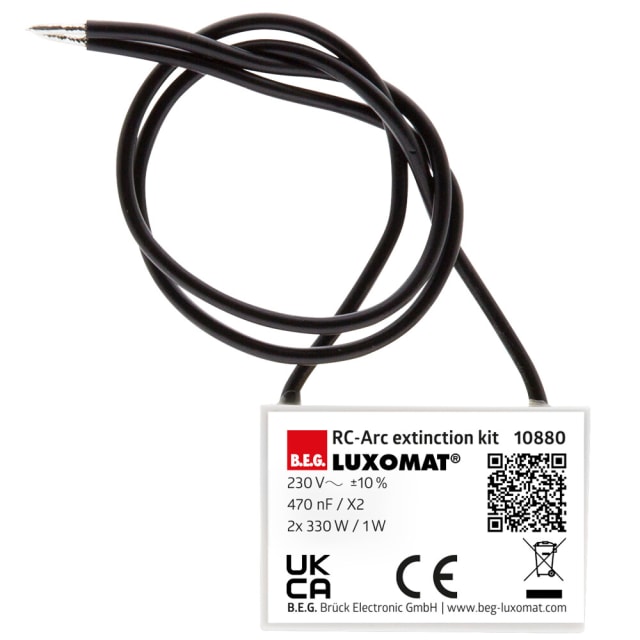

Filtre anti-arc RC pour éclairage boîtier plastique 10880

Filtre anti-arc RC pour stabiliser les circuits d’éclairage commandés

Le filtre anti-arc RC pour éclairage boîtier plastique 10880 est conçu pour atténuer les parasites électriques générés dans certaines installations d’éclairage. Il s’utilise lorsque des pointes de tension apparaissent lors des commutations et perturbent le fonctionnement normal des détecteurs de mouvement ou de présence. Cet accessoire apporte une solution ciblée pour assainir le comportement du circuit et limiter les déclenchements involontaires liés aux interférences électriques.

Particulièrement adapté aux charges inductives et aux longues lignes

Ce filtre RC est recommandé lorsque l’installation pilote des charges inductives, comme certains ballasts électroniques, ou lorsque les longueurs de câbles favorisent la propagation de perturbations. Dans ces configurations, les pics de tension au moment de l’allumage ou de l’extinction peuvent provoquer des commutations parasites. L’ajout de ce module permet de mieux maîtriser ces phénomènes dans les réseaux d’éclairage sensibles.

Un accessoire pertinent pour les installations avec détecteurs

Dans les systèmes d’éclairage associés à des détecteurs de mouvement, détecteurs de plafond ou détecteurs de présence, ce filtre anti-arc contribue à éviter les réactions non souhaitées du dispositif de commande. Il est particulièrement utile dans les installations comprenant plusieurs appareillages commandés en parallèle. Son rôle est de réduire l’influence des perturbations issues du circuit afin d’obtenir un fonctionnement plus stable et plus propre de l’ensemble.

Installation à proximité de la source d’interférence

Pour être efficace, ce filtre RC doit être installé au plus près de la source de perturbation. Ce point est important dans les configurations techniques où les interférences proviennent directement des organes de commutation ou des équipements d’éclairage raccordés. Son câble de 150 mm facilite son intégration dans le câblage, tout en conservant un encombrement réduit adapté aux montages où l’espace disponible est limité.

Format compact pour intégration discrète dans le câblage

Avec des dimensions de 38 x 12 x 26 mm, ce filtre anti-arc RC se distingue par son format compact, pratique pour une intégration dans un environnement d’appareillage électrique ou à proximité d’un point lumineux. Son boîtier plastique blanc en polycarbonate résistant aux UV apporte une finition sobre et adaptée aux environnements techniques intérieurs. Ce gabarit réduit simplifie son insertion dans les montages où chaque millimètre compte.

Caractéristiques électriques et de protection pour un usage technique précis

Ce modèle fonctionne sous une tension nominale de 230 V AC ±10 %. Il présente un indice de protection IP20 et une classe de protection II, ce qui le destine à une utilisation dans des zones intérieures appropriées. Sa plage de température ambiante de -25 °C à +50 °C permet de répondre à de nombreuses contraintes d’installation. Ces caractéristiques en font un accessoire technique prévu pour corriger les perturbations d’un circuit d’éclairage sans modifier l’architecture générale de l’installation.

Une solution utile dans les installations d’éclairage de plus grande ampleur

Lorsque plusieurs ballasts électroniques ou équipements similaires sont commandés en parallèle, le recours à un filtre anti-arc RC devient particulièrement pertinent. Sur les installations plus étendues, les effets cumulés des commutations peuvent accentuer les interférences et perturber les détecteurs. Ce type d’accessoire répond précisément à ce besoin en apportant une correction localisée, pensée pour les montages d’éclairage techniques exigeant une commande plus maîtrisée.
