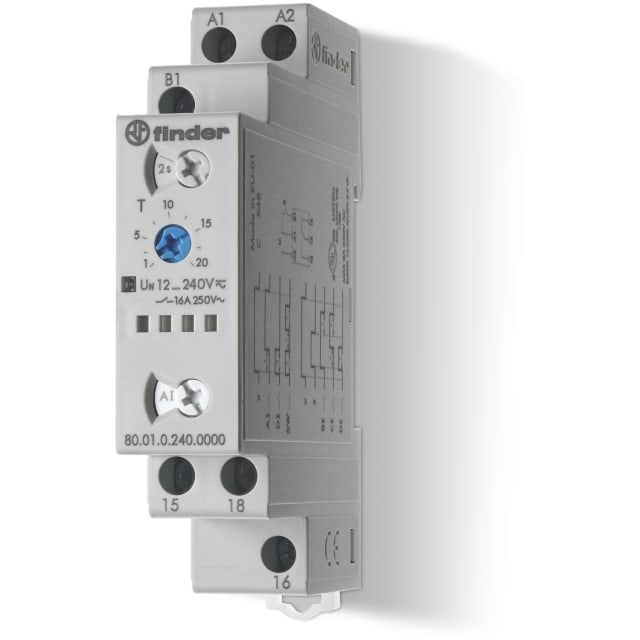

Relais temporisé multifonction 12-240V AC/DC 800102400000

Relais temporisé multifonction modulaire pour automatiser les séquences de commande

Ce relais temporisé multifonction 12-240 V AC/DC est conçu pour la gestion précise de temporisations dans les tableaux électriques et les automatismes modulaires. Son format étroit sur rail DIN permet d’intégrer facilement une fonction de temporisation dans une armoire ou un coffret lorsque l’espace disponible est limité. Il convient aux applications où l’on souhaite piloter une charge, décaler une mise en route, maintenir un fonctionnement pendant un temps défini ou générer une impulsion de commande.

Alimentation multitension 12 à 240 V AC/DC pour simplifier le choix en maintenance et en installation

Grâce à sa large plage d’alimentation de 12 à 240 V en courant alternatif 50/60 Hz et en courant continu, ce relais temporisé s’adapte à de nombreux schémas de commande sans imposer une tension unique. Cette polyvalence facilite le remplacement, réduit les risques d’erreur de sélection et apporte une vraie souplesse sur les installations techniques, qu’il s’agisse de rénovation, de maintenance industrielle ou d’équipement de tableau neuf.

6 fonctions de temporisation utiles pour couvrir les besoins courants d’automatisme

Cette version multifonction réunit plusieurs modes de travail particulièrement recherchés en commande électrique. Elle prend en charge notamment le retard à l’enclenchement, le retard à la retombée, la fonction passage à l’enclenchement, le conformateur d’impulsion ainsi qu’un mode clignotant commençant par impulsion à temps fixe. Cette diversité permet d’utiliser un seul appareil pour des logiques de commande différentes, par exemple sur ventilation, éclairage technique, signalisation, pompage ou séquences de pilotage auxiliaires.

Grande plage de réglage de 0,1 seconde à 24 heures pour les temporisations courtes et longues

Le domaine de temporisation s’étend de 0,1 seconde à 86 400 secondes, soit jusqu’à 24 heures, avec 6 plages de temps adaptées aux réglages fins comme aux temporisations longues. Ce niveau d’amplitude permet aussi bien de gérer une impulsion brève qu’un décalage prolongé de fonctionnement. Pour l’installateur, cela signifie un produit capable de répondre à plusieurs scénarios de commande sans multiplier les références dans le stock.

Sortie 1 inverseur 16 A pour le pilotage de circuits de commande et de charges compatibles

Le relais dispose d’une sortie temporisée à 1 inverseur avec un courant nominal de 16 A, pratique pour commuter un circuit selon l’état attendu en ouverture ou en fermeture. Cette configuration offre une bonne souplesse de câblage dans les applications de commande, de signalisation ou d’asservissement. La présence d’une sortie semiconducteur fait également partie de sa conception, en complément de son architecture de temporisation modulaire.

Montage rail DIN et raccordement à vis pour une intégration propre dans le tableau

Prévu pour un montage sur profilé chapeau, ce relais temporisé trouve naturellement sa place dans un tableau de distribution, un coffret de commande ou une armoire électrique. Son encombrement compact de 17,5 mm de largeur pour 88,8 mm de hauteur et 60,8 mm de profondeur aide à optimiser l’implantation des appareillages modulaires. Le raccordement à vis convient aux habitudes de câblage en environnement tertiaire et industriel, avec une connexion directe claire et pratique lors de la pose.

Un choix pertinent pour tableaux électriques, automatismes modulaires et commandes techniques

Ce relais temporisé multifonction est particulièrement adapté aux professionnels qui recherchent une solution modulaire capable de couvrir plusieurs logiques de temporisation avec une seule référence de travail. Sa combinaison alimentation universelle, plage de temps étendue, sortie inverseur 16 A et format compact en fait un composant pertinent pour les tableaux électriques, les systèmes de commande, l’éclairage fonctionnel, la gestion d’auxiliaires et les automatismes du bâtiment ou de process.
