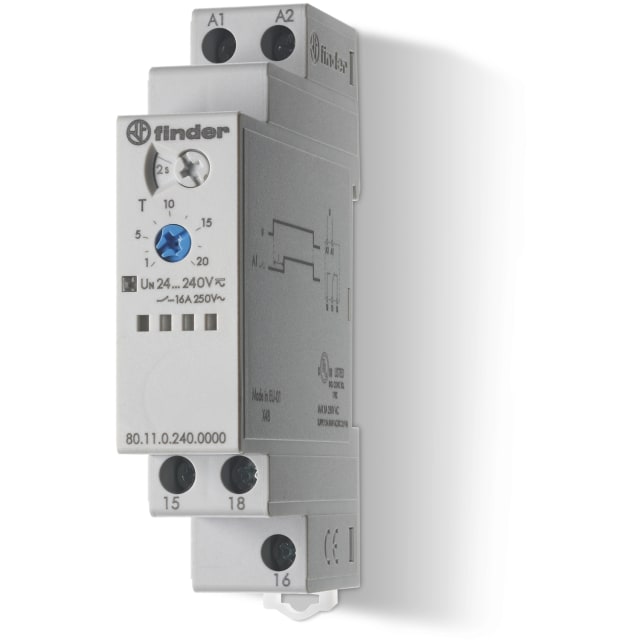

Relais temporisé modulaire multitension 16A 12-240V

Relais temporisé modulaire multitension pour commande temporisée en tableau

Ce relais temporisé modulaire 16 A est conçu pour réaliser une temporisation simple et efficace directement dans un tableau électrique. Son format étroit de 17,5 mm permet une intégration propre sur rail DIN, tout en apportant une fonction de temporisation utile pour piloter un circuit selon un délai réglé. Il convient particulièrement aux montages où l’on recherche un relais temporisé modulaire multitension capable de s’adapter facilement à différents schémas de commande en AC ou en DC.

Fonction retardée à l’enclenchement pour une mise en service différée

Ce modèle fonctionne en retard à l’enclenchement, ce qui signifie que la sortie commute après l’écoulement du temps réglé dès l’application de la commande. Cette logique est adaptée aux séquences de démarrage, aux automatismes simples, à la gestion différée d’un éclairage, d’une ventilation, d’un auxiliaire de commande ou d’un équipement nécessitant un décalage de mise en service. La sortie est réalisée par 1 inverseur temporisé, pratique pour commander ou reporter un état selon le câblage retenu.

Alimentation multitension AC/DC pour plus de souplesse au câblage

Grâce à son alimentation de commande multitension, ce relais temporisé accepte une large plage de 24 à 240 V en AC 50 Hz, AC 60 Hz et DC. Cette compatibilité facilite le choix du produit dans les installations techniques, les armoires de distribution ou les rénovations, en limitant les contraintes de sélection liées à la tension de commande. C’est un avantage concret pour l’installateur qui souhaite standardiser son appareillage modulaire avec une référence polyvalente.

Plage de temporisation étendue pour les besoins courts comme longs

Le domaine de temporisation s’étend de 0,1 seconde à 86400 secondes, avec des plages de réglage couvrant aussi bien les temporisations très courtes que les cycles beaucoup plus longs. Cette amplitude permet d’utiliser le relais sur des fonctions variées, depuis une action différée quasi instantanée jusqu’à une attente prolongée pouvant aller jusqu’à 24 heures selon le réglage. Ce positionnement en fait une solution particulièrement intéressante pour les applications de commande temporelle en environnement tertiaire, résidentiel technique ou industriel léger.

Pouvoir de commutation 16 A pour la commande de circuits auxiliaires

Avec un courant nominal de 16 A, ce relais temporisé modulaire est dimensionné pour la commande de nombreux circuits via son contact inverseur. Il trouve naturellement sa place dans les tableaux de répartition, coffrets de commande et ensembles modulaires où l’on souhaite associer compacité, lisibilité du câblage et capacité de commutation adaptée aux usages courants. Son architecture monofonction permet de cibler précisément le besoin sans complexifier le réglage ou l’exploitation.

Format rail DIN compact pour tableaux et coffrets modulaires

Prévu pour montage sur profilé chapeau, ce relais s’installe facilement en façade dans les tableaux électriques. Ses dimensions compactes, avec une largeur de 17,5 mm, une hauteur de 88,8 mm et une profondeur de 60,8 mm, favorisent l’intégration dans les espaces restreints. Ce faible encombrement est un point fort pour conserver une implantation ordonnée, surtout lorsque plusieurs appareillages modulaires doivent cohabiter dans un même coffret.

Raccordement à vis pour une mise en œuvre claire et accessible

Le raccordement électrique s’effectue par bornes à vis, une solution appréciée pour les opérations de câblage, de maintenance et de contrôle. Ce type de connexion facilite un serrage maîtrisé et une lecture simple des départs dans le tableau. Pour les professionnels recherchant un relais temporisé 12-240 V modulaire facile à intégrer dans un ensemble de protection et de distribution, ce produit constitue une réponse pratique, lisible et directement exploitable sur installation neuve comme en remplacement.
