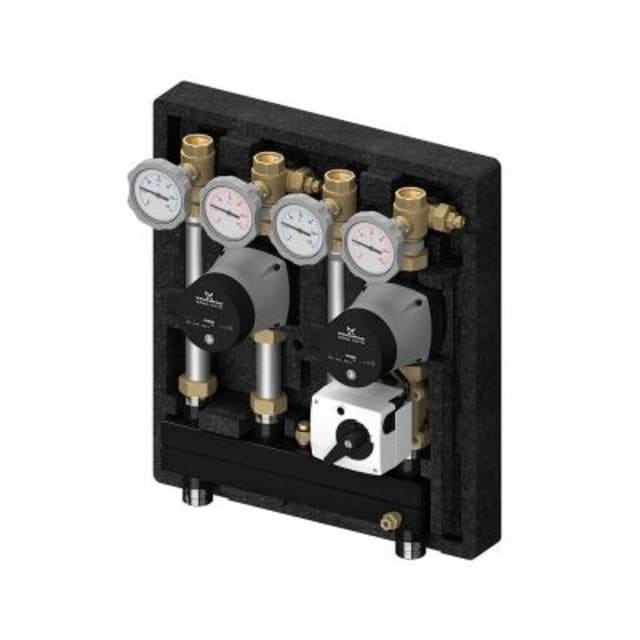

Groupe de pompe combiné UC/MC avec Wilo Yonos M26102.2

Groupe de pompe combiné pour circuit direct et circuit mélangé

Le groupe de pompe combiné UC/MC avec Wilo Yonos M26102.2 est conçu pour distribuer et piloter deux circuits de chauffage au sein d’un ensemble compact : un circuit non mélangé et un circuit mélangé avec vanne 3 voies motorisée. Cette configuration permet de gérer des besoins hydrauliques différents dans une même installation, par exemple lorsque plusieurs zones de chauffage demandent des températures de départ distinctes. Son collecteur commun intégré facilite l’organisation du réseau et contribue à une implantation claire en chaufferie ou en local technique.

Ensemble hydraulique compact avec isolation thermique intégrée

Ce groupe de pompe mural réunit dans un seul module l’unité de tuyauterie en acier inoxydable, les raccords en laiton, les vannes, les thermomètres et l’isolation thermique. Son format de 410 mm de largeur, 460 mm de hauteur et 261 mm de profondeur permet une intégration soignée sans multiplier les composants séparés. L’habillage isolant limite les déperditions autour de l’ensemble hydraulique et participe à une installation plus propre, plus lisible et plus rapide à mettre en œuvre.

Pompe haut rendement et régulation précise du circuit mélangé

Le groupe intègre une solution à pompe haut rendement conforme aux exigences actuelles en matière d’efficacité énergétique, avec une longueur d’intégration de 130 mm. Le circuit mélangé bénéficie d’une régulation de température électrique avec moteur de vanne mélangeuse, pratique pour ajuster finement la température de départ selon le besoin de l’émetteur. Cette architecture convient particulièrement aux installations où il faut dissocier un circuit demandant une température plus élevée d’un circuit nécessitant une eau tempérée.

Raccordements adaptés aux installations de chauffage

Le raccordement primaire est en filetage extérieur BSPP 1 pouce, tandis que le secondaire est en filetage intérieur BSPP 3/4 pouce. Le raccord de pompe est en BSPP intérieur avec diamètre nominal DN15. Cette configuration facilite l’intégration dans une installation chauffage structurée, tout en conservant une logique de raccordement professionnelle pour le départ et le retour. L’orientation du flux est réglable, ce qui apporte davantage de souplesse lors du montage et de l’adaptation à la configuration hydraulique existante.

Lecture immédiate des températures et sécurisation du sens de circulation

Le groupe est équipé de thermomètres avec plage d’affichage de 0 à 120 °C pour un contrôle visuel direct des températures sur les circuits. La présence d’une vanne de non-retour contribue à éviter les circulations parasites, un point important pour préserver le bon fonctionnement hydraulique des différentes boucles. L’ensemble comprend également des vannes intégrées, utiles pour l’exploitation et les interventions de maintenance courante sur le réseau.

Caractéristiques de fonctionnement pour réseau chauffage fermé

Ce modèle est prévu pour une pression de service maximale de 6 bar et une température de fluide jusqu’à 110 °C. La plage de réglage en température de 0 à 120 °C permet une exploitation cohérente sur des installations de chauffage à eau. La valeur kvs de 2,9 sur le circuit concerné par le mélange soutient une gestion adaptée du débit dans les applications où la maîtrise de la température de départ est prioritaire. Le groupe est spécifiquement indiqué pour le chauffage, sans compatibilité annoncée pour le glycol ni pour l’éthanol.

Une solution pertinente pour installations multi-circuits

Ce groupe de pompe combiné UC/MC répond aux besoins des installations qui doivent alimenter deux circuits avec des logiques de fonctionnement différentes, tout en conservant un encombrement maîtrisé et une présentation technique homogène. Il convient aux projets recherchant un sous-ensemble complet avec support mural, isolation, instrumentation locale et pilotage du circuit mélangé. Pour l’installateur comme pour l’exploitant, c’est une solution pratique pour structurer une distribution chauffage à deux départs de manière nette et fonctionnelle.
