Groupe de pompe DN 25 Grundfos UPM3 Hyb 25-70 M66911.36

Groupe de pompe DN 25 pour circuit de chauffage non mélangé

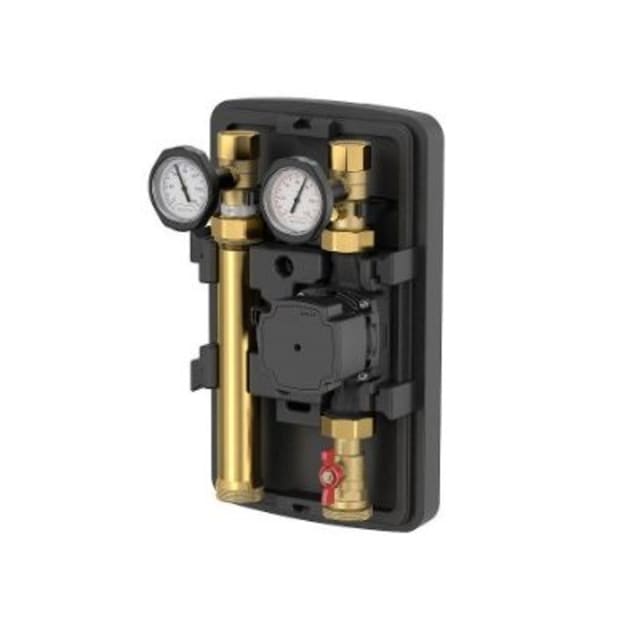

Ce groupe de pompe DN 25 Flamco avec circulateur Grundfos UPM3 Hyb 25-70 est conçu pour l’intégration sur une installation de chauffage en circuit direct non mélangé. Il permet de constituer un ensemble hydraulique compact, prêt à raccorder, adapté à la distribution d’eau chaude de chauffage avec une circulation maîtrisée entre générateur et émetteurs. Cette configuration convient particulièrement aux installations où l’on recherche une solution claire, compacte et facile à intégrer dans une chaufferie ou sur un mur technique.

Circulateur Grundfos UPM3 Hyb 25-70 intégré

Le circulateur de circulation intégré apporte une gestion performante du débit dans le circuit de chauffage. Sa conception à haut rendement permet d’associer circulation efficace et consommation électrique optimisée dans les applications hydrauliques de chauffage. Le groupe est livré avec une pompe de longueur 180 mm, déjà intégrée à l’ensemble, ce qui simplifie le choix du matériel et facilite le montage sur une installation neuve comme en rénovation.

Ensemble hydraulique compact avec isolation thermique

Le groupe est monté dans un format compact avec habillage isolant, pour limiter les pertes thermiques sur la distribution et conserver une installation propre visuellement. Ses dimensions de 249 mm de largeur, 421 mm de hauteur et 220 mm de profondeur facilitent son implantation dans les espaces techniques où chaque centimètre compte. La présence d’un support de montage mural permet une pose stable et structurée, tout en gardant les organes principaux accessibles.

Raccordements DN 25 pensés pour une installation chauffage

Ce modèle reçoit un raccordement primaire à filetage extérieur cylindrique BSPP et un raccordement secondaire à filetage intérieur cylindrique BSPP, tous deux en DN 25. Le raccord de pompe est également en filetage intérieur BSPP, avec un diamètre nominal de 1 1/2 pouce. Cette configuration facilite l’intégration dans une distribution hydraulique cohérente, avec des raccords en laiton et une unité de tuyauterie en acier inoxydable, adaptés aux contraintes habituelles des réseaux de chauffage.

Lecture directe de la température et vannes intégrées

Le groupe de pompe est équipé de thermomètres avec plage d’affichage de 0 à 120 °C, utiles pour visualiser rapidement le fonctionnement du départ et du retour chauffage. Il intègre également des vannes d’arrêt, ce qui facilite les opérations d’isolement du circuit lors de la maintenance. L’absence de vanne mélangeuse, de vanne 3 voies et de moteur de vanne confirme son usage en circuit direct, sans fonction de mélange, pour une architecture hydraulique simple et lisible.

Compatibilité d’usage pour chauffage jusqu’à 110 °C

Ce groupe est prévu pour les applications de chauffage, avec une température du fluide admissible jusqu’à 110 °C et une pression de travail maximale de 6 bar. Il est destiné à un usage chauffage uniquement, et non au refroidissement. Il n’est pas indiqué pour les circuits au glycol. Sa valeur kvs de 7,8 permet de l’intégrer dans des installations où l’on souhaite conserver une bonne cohérence hydraulique entre le groupe de pompe, le générateur et le réseau de distribution.

Une solution adaptée aux montages techniques propres et rapides

Ce groupe de pompe DN 25 s’adresse aux installations de chauffage qui nécessitent un ensemble complet, compact et rationnel à mettre en œuvre. Entre la pompe déjà intégrée, les thermomètres visibles en façade, les vannes incluses, l’isolation thermique et le support mural, il répond bien aux attentes des professionnels qui recherchent un module hydraulique prêt à installer pour un circuit non mélangé. C’est un choix pertinent pour structurer une distribution chauffage de manière nette, fonctionnelle et techniquement cohérente.
