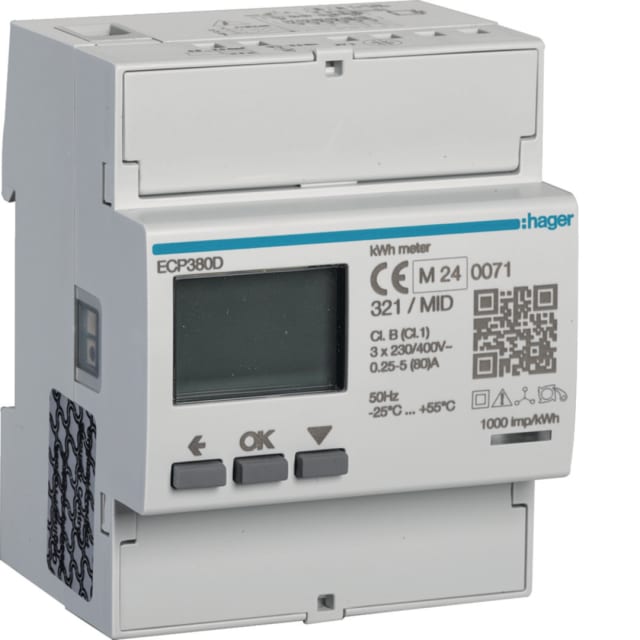

Compteur électrique triphasé direct 80A MID ECP380D

Compteur électrique triphasé direct 80A MID pour le comptage modulaire

Le compteur électrique triphasé direct 80A MID ECP380D est conçu pour le comptage d’énergie sur réseau triphasé 3P+N, avec raccordement direct jusqu’à 80 A. Son format modulaire 4 pas facilite son intégration dans un tableau électrique lorsque l’espace disponible doit rester maîtrisé. Cette configuration en fait une solution adaptée au suivi des consommations, au sous-comptage et aux installations nécessitant une mesure claire, directement lisible sur afficheur numérique.

Mesure directe triphasée 3P+N avec affichage numérique lisible

Ce modèle électronique assure une mesure directe sans transformateur de courant, ce qui simplifie la mise en œuvre sur les départs compatibles avec son calibre. Il fonctionne sur une tension de 230 à 400 V en L-L et de 92 à 276 V en N-L, pour une fréquence de 45 à 65 Hz. Son affichage numérique permet une lecture rapide des données de comptage, avec une exploitation pratique dans les armoires de distribution, les coffrets techniques ou les tableaux divisionnaires.

Certification MID et classe de précision B pour les usages de comptage dédiés

Le compteur ECP380D dispose d’une homologation MID et d’un étalonnage d’origine, avec une classe de précision B. Ces caractéristiques sont particulièrement recherchées lorsque le comptage doit être clairement identifié, exploitable et conforme au niveau de précision attendu pour des applications de répartition ou de suivi énergétique. Il convient ainsi aux environnements où la mesure doit rester structurée, notamment pour des usages de commande et de livraison selon la configuration retenue.

Double tarif avec commande externe pour une gestion plus souple

Ce compteur triphasé intègre une version double tarif avec commande tarifaire externe. Cette conception permet de distinguer plusieurs plages d’utilisation selon l’installation en place, ce qui apporte davantage de souplesse dans le suivi des consommations. Pour les exploitants, mainteneurs ou intégrateurs, cette fonctionnalité est utile lorsqu’il faut séparer des périodes de fonctionnement ou affiner l’analyse énergétique d’une ligne ou d’un usage spécifique.

Sortie impulsionnelle S0 pour report d’information et suivi énergétique

L’appareil est équipé d’une sortie d’impulsions électrique de type S0, avec un taux d’impulsions de 0 à 1000 Imp/kWh (kvarh). Cette sortie permet de transmettre une information de comptage vers un système tiers de supervision, d’enregistrement ou de gestion d’énergie, selon l’architecture retenue. Le compteur mesure l’énergie active et apparente, ce qui renforce son intérêt dans les installations où le suivi des consommations ne se limite pas à une simple lecture locale.

Encombrement réduit pour montage sur rail DIN

Prévu pour un montage sur rail DIN, ce compteur modulaire présente des dimensions compactes de 72 mm de large, 92 mm de haut et 60 mm de profondeur. Son format 4 modules facilite l’intégration dans les tableaux électriques où la densité d’équipement impose un appareillage bien dimensionné. Son indice de protection IP20 le destine à une installation en enveloppe adaptée, dans un espace technique protégé.

Une solution pensée pour le sous-comptage en tableau électrique

Avec son calibre direct 80 A, son affichage numérique, sa gestion double tarif, sa sortie S0 et son blocage retour, le compteur électrique triphasé direct 80A MID ECP380D répond aux besoins de sous-comptage précis en environnement modulaire. Il constitue un choix pertinent pour équiper un tableau de distribution lorsque l’objectif est de suivre une consommation triphasée de manière structurée, sans complexifier inutilement l’installation.
