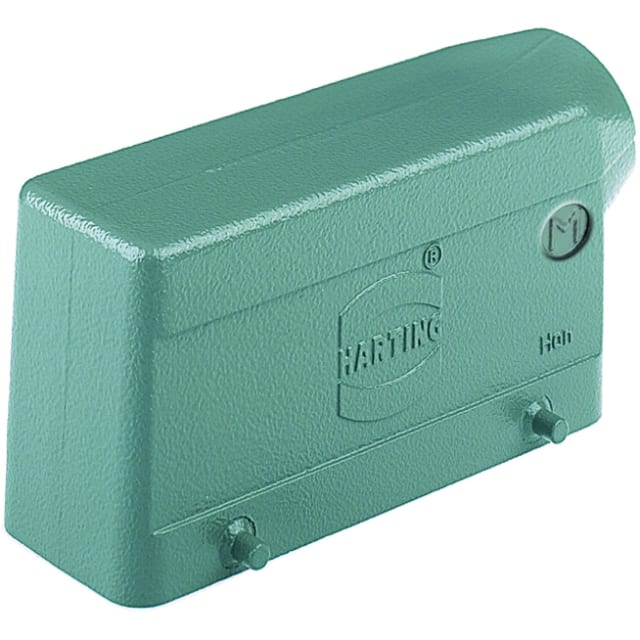

Capot de connecteur entrée latérale M25 taille 24B

Capot de connecteur industriel 24B à entrée latérale M25

Ce capot de connecteur à entrée latérale M25 au format 24B est conçu pour les ensembles de connectique machine nécessitant un encombrement contenu et une implantation propre du câble. Sa construction basse facilite l’intégration dans les environnements industriels où la place autour du point de connexion est limitée, tout en conservant une configuration adaptée aux interfaces de puissance, de commande ou de signal.

Construction basse pour intégration sur machines et équipements

Avec une hauteur de 62,5 mm et une profondeur de 62,5 mm, ce boîtier de fiche se distingue par son profil compact. Cette géométrie est particulièrement utile sur les armoires, bâtis machines, postes automatisés et liaisons d’équipements où il faut limiter les saillies. L’entrée latérale permet également d’orienter le câble de façon plus maîtrisée dans les zones où un départ axial serait moins pratique.

Corps aluminium avec revêtement poudré gris

Le boîtier est réalisé en aluminium et reçoit un revêtement poudré de couleur grise. Cette conception apporte une finition adaptée aux usages industriels courants et à une exploitation répétée sur connecteurs rectangulaires. Le matériau convient bien aux ensembles de raccordement qui demandent une enveloppe mécanique rigide autour de l’insert et du point d’entrée de câble.

Verrouillage par étrier transversal en partie inférieure

Le capot est équipé d’un système de verrouillage par étrier transversal, positionné en partie inférieure. Cette configuration est recherchée pour réaliser un accouplement net avec l’embase compatible et maintenir le connecteur fermé en exploitation. Le double levier de verrouillage associé à cette famille de capots 24B convient aux montages industriels où la tenue de l’assemblage et la simplicité de manipulation sont importantes lors des opérations de raccordement et de maintenance.

Entrée métrique M25 pour un cheminement de câble cohérent

Cette version comporte une seule entrée de conducteur avec montage métrique M25. Elle s’adresse aux installations dans lesquelles le départ de câble doit être latéral et compatible avec un accessoire de serrage ou de presse-étoupe choisi séparément. L’absence de presse-étoupe intégré laisse davantage de liberté pour sélectionner l’accessoire le plus adapté au diamètre réel du câble et aux contraintes de l’installation.

Protection IP65 une fois montée

Une fois correctement montée avec les composants compatibles, cette enveloppe atteint un niveau de protection IP65. Elle convient ainsi aux applications où le connecteur doit être protégé contre les poussières et contre les projections d’eau. Ce niveau de protection en fait une solution pertinente pour de nombreux environnements de production, de machines-outils, de convoyage ou d’automatisation industrielle.

Plage de service étendue pour environnement technique

Le capot est prévu pour une température de service de -40 à 125 °C. Cette large plage d’utilisation permet de l’employer dans des contextes industriels soumis à des variations thermiques marquées, qu’il s’agisse d’installations en atelier, de zones techniques peu chauffées ou d’équipements générant eux-mêmes de la chaleur en fonctionnement.

Point d’attention pour le choix de la bonne configuration

Cette exécution est livrée sans clapet, sans manchon, sans joint d’étanchéité et sans presse-étoupe. Elle ne relève pas d’une version CEM et n’est pas donnée comme résistante à la corrosion. Elle convient donc particulièrement aux montages où l’on recherche un capot 24B simple, compact et à sortie latérale M25, à associer avec les accessoires et l’embase compatibles selon les besoins précis du raccordement.
