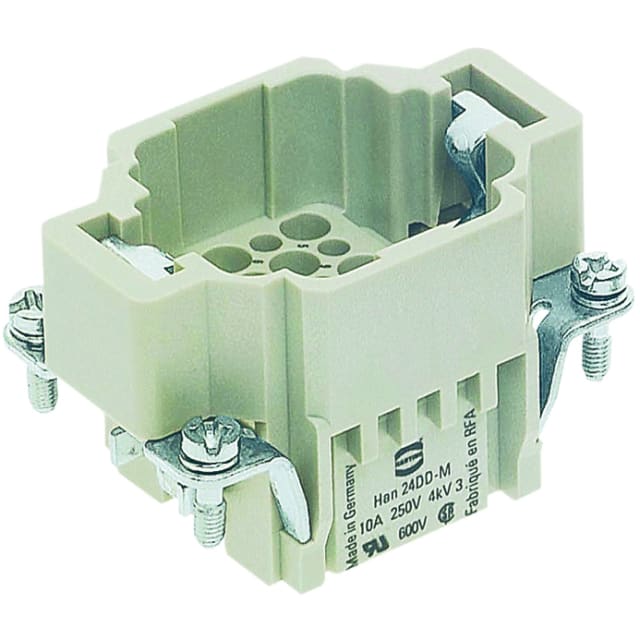

Insert mâle à sertir 24 contacts taille 6B 09160243001

Insert mâle à sertir 24 contacts taille 6B 09160243001

Cet insert mâle à sertir 24 contacts est conçu pour les applications de connectique machine et d’interconnexion industrielle nécessitant une liaison fiable, compacte et clairement repérable. Avec sa taille 6B, il s’intègre dans les ensembles de connecteurs industriels adaptés à cette géométrie et permet une terminaison par sertissage, particulièrement appréciée pour sa tenue mécanique et sa régularité de contact.

Référencé 09160243001 et identifié commercialement sous la référence 0153003, ce modèle répond aux besoins des installations où la densité de contacts, la robustesse et la répétabilité des connexions sont essentielles. Il convient pour les montages neufs comme pour le remplacement à l’identique d’un insert mâle compatible.

Les atouts de cet insert mâle

24 contacts pour gérer un nombre élevé de signaux ou d’alimentations dans un encombrement maîtrisé. Raccordement par sertissage pour une connexion propre, rapide et adaptée aux exigences industrielles. Courant assigné 10 A et tension assignée 250 V pour des usages de connectique machine courants. Conducteur de protection intégré , utile pour les montages nécessitant une liaison de terre sécurisée. Large plage de température de -40 à +125 °C , adaptée aux environnements techniques exigeants. 500 cycles d’insertion minimum pour une bonne endurance dans le temps.

Applications typiques

Ce type d’insert est particulièrement adapté aux machines industrielles, armoires et équipements techniques où l’on recherche une connectique robuste, compacte et maintenable. Il peut être utilisé dans des ensembles de raccordement multipoints pour : machines et sous-ensembles industriels, équipements de production, modules de commande et d’automatisation, liaisons électriques nécessitant plusieurs conducteurs dans un seul connecteur, opérations de maintenance ou de remplacement à l’identique.

Points techniques à retenir

La version mâle à contacts de type goupille est pensée pour être associée à un ensemble de connecteurs compatibles de même taille et de même architecture. Avant l’achat, il est important de vérifier la correspondance exacte avec le support ou le corps de connecteur existant, notamment la taille 6B et le nombre de pôles requis. Nombre de pôles : 24 Exécution de contact : goupille Diamètre du contact enfichable : 1,6 mm Section raccordable : de 0,14 à 2,5 mm² selon le type de conducteur Catégorie de surtension : III Degré de pollution : 3 Tension de choc de mesure : 4 kV

Conseils de choix et de pose

Pour garantir une connexion durable, il est recommandé d’utiliser les outils de sertissage adaptés aux contacts et au diamètre de conducteur prévu. Le sertissage doit être réalisé avec soin afin d’obtenir une tenue mécanique correcte et un contact électrique stable dans le temps. Vérifiez également que la section du conducteur utilisé correspond bien aux plages admises par l’insert et au câblage de votre installation.

Dans un contexte industriel, le bon choix de l’insert dépend aussi de la configuration globale du connecteur : corps, capot, mode de verrouillage et éventuels accessoires. Cette référence est particulièrement intéressante lorsqu’il faut conserver une compatibilité stricte avec une installation existante ou une documentation machine précise.

Caractéristiques principales

Insert mâle à sertir 24 contacts de puissance Taille 6B Courant nominal : 10 A Tension nominale : 250 V Température de service : -40 à +125 °C Classe d’inflammabilité de l’isolant : UL 94 V0 Dimensions : 34 x 50,8 x 33,6 mm Fiable, compact et adapté aux usages industriels, cet insert mâle à sertir 24 contacts constitue une solution sérieuse pour les raccordements multipoints où la qualité de connexion et la compatibilité mécanique sont prioritaires.
