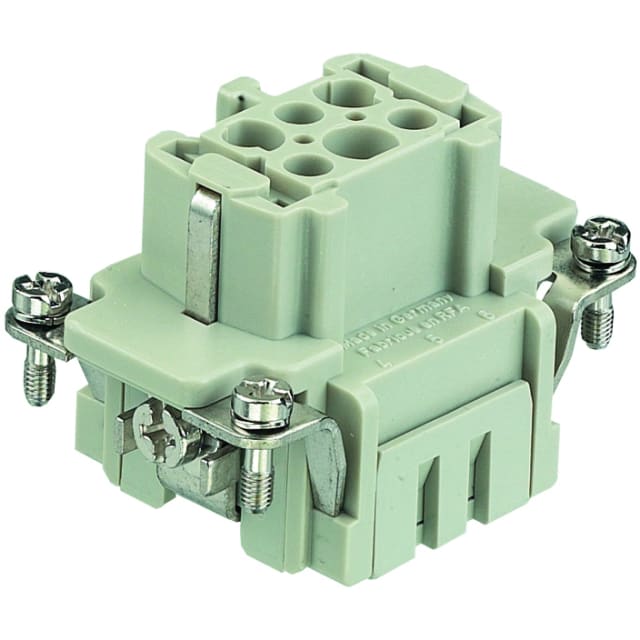

Insert femelle 6 contacts 16A Han ES 09330062716

Insert femelle 6 contacts 16A pour connecteur industriel Han ES

Cet insert femelle 6 contacts 16A Han ES est conçu pour les connecteurs industriels destinés aux environnements de câblage machine et d’alimentation d’équipements. Il s’intègre dans un format 6 B avec configuration 6 pôles de puissance plus conducteur de protection, pour une connexion compacte, claire à repérer et adaptée aux applications où la continuité électrique doit rester parfaitement maîtrisée. Sa tension assignée de 500 V et sa tension de choc de 6 kV en font une solution pertinente pour les ensembles de connexion sollicités en milieu industriel.

Raccordement à ressort à cage pour un câblage rapide et net

La technologie de raccordement à ressort à cage facilite l’insertion des conducteurs tout en assurant un maintien efficace. Ce principe est particulièrement apprécié pour accélérer les opérations de montage, limiter les variations de serrage et simplifier les interventions en armoire, sur machine ou dans un coffret de raccordement. L’insert accepte des sections de conducteurs fines, multibrins ou monofilaire dans une plage adaptée aux câblages industriels courants, ce qui apporte de la souplesse lors du choix des fils selon l’installation.

Format 6 B adapté aux connecteurs rectangulaires compacts

Avec ses dimensions de 34 mm de largeur, 50,8 mm de hauteur et 35,6 mm de profondeur, cet insert s’adresse aux connecteurs industriels compacts de taille 6 B. Il convient lorsque l’on recherche un encombrement maîtrisé sans renoncer à 6 contacts de puissance. Ce format est bien adapté aux interfaces machine, aux sous-ensembles de distribution et aux raccordements débrochables nécessitant une implantation rationnelle dans des zones techniques parfois limitées en place.

6 contacts de puissance avec surface argentée

L’insert dispose de 6 contacts femelles de puissance, avec surface de contact argentée et base en alliage de cuivre. Cette combinaison est recherchée dans les connecteurs industriels pour favoriser une bonne conductivité au niveau des points de connexion. Le diamètre de contact enfichable de 2,5 mm correspond à une architecture courante sur ce type d’insert, pensée pour les ensembles nécessitant des connexions répétées et un accouplement précis avec la partie mâle compatible.

Comportement thermique et isolation pour usages techniques exigeants

Le corps isolant en thermoplastique de type polycarbonate, classé UL 94 V-0, contribue à une intégration adaptée aux environnements techniques où la tenue des matériaux compte autant que la compacité. La plage de température de service de -40 à +125 °C permet d’envisager son utilisation dans des installations soumises à de fortes variations thermiques, que ce soit dans des machines, des lignes de production ou des équipements exposés à des ambiances de fonctionnement soutenues.

Conçu pour les contraintes électriques des équipements industriels

Avec une catégorie de surtension III et un degré de pollution 3, cet insert femelle Han ES répond aux contraintes habituellement rencontrées dans les équipements industriels, les armoires et les interfaces de puissance. La présence du conducteur de protection renforce la pertinence du produit dans les applications où la sécurité de liaison de terre fait partie intégrante de la conception du raccordement. Il constitue ainsi un choix cohérent pour les ensembles débrochables de machines, de modules de commande et d’unités d’alimentation.

Solution adaptée aux connexions répétées en maintenance et en assemblage

Prévu pour un minimum de 500 cycles d’insertion, cet insert est adapté aux montages qui doivent pouvoir être raccordés et déconnectés au fil des opérations d’installation, de maintenance ou de remplacement d’équipement. Il convient particulièrement aux professionnels recherchant un insert femelle 6 contacts 16A pour connecteur industriel Han ES, avec raccordement à ressort, format compact 6 B et caractéristiques électriques cohérentes pour les applications de connectique machine.
