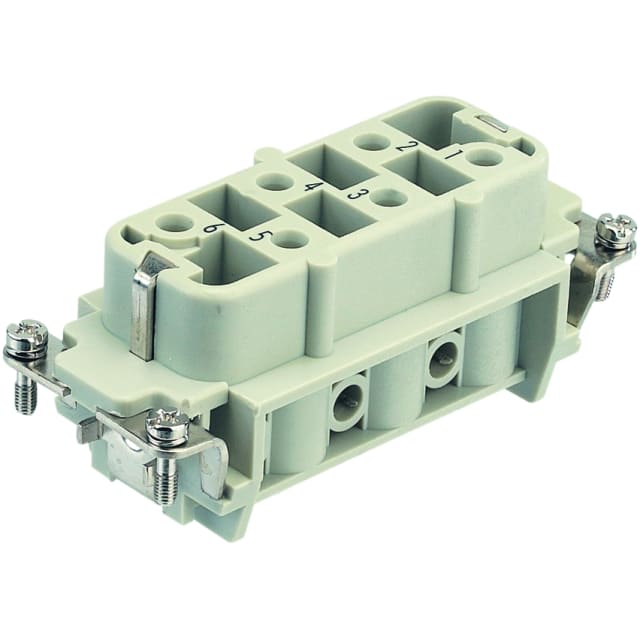

Insert femelle à vis 6 pôles taille 16B 09310062701

Insert femelle à vis 6 pôles taille 16B pour connectique industrielle compacte et robuste

Cet insert femelle à vis 6 pôles en taille 16B est conçu pour les connecteurs industriels rectangulaires de type lourd utilisés sur machines, armoires et équipements de production. Sa configuration 6 pôles avec conducteur de protection intégré permet de raccorder proprement les circuits de puissance dans un encombrement maîtrisé. Le format 16B facilite son intégration dans les interfaces de connexion industrielles où l’on recherche un assemblage clair, démontable et adapté aux environnements techniques exigeants.

Raccordement à vis pratique pour conducteurs de 1,5 à 6 mm²

Le raccordement électrique à vis convient particulièrement aux opérations de câblage et de maintenance qui demandent un serrage simple, visuel et facilement contrôlable. L’insert accepte des conducteurs monofilaires, multifilaires et souples de 1,5 à 6 mm², avec ou sans gaine selon les configurations prévues. Cette plage de section apporte une bonne souplesse de mise en œuvre pour le câblage de machines, de sous-ensembles et de liaisons d’alimentation nécessitant une connexion stable et bien identifiée.

Capacité électrique adaptée aux applications de puissance jusqu’à 35 A et 500 V

Avec un courant assigné de 35 A et une tension assignée de 500 V, cet insert répond aux besoins des liaisons industrielles où la continuité électrique et la tenue des raccordements sont déterminantes. Sa tension de choc de 6 kV, sa catégorie de surtension III et son degré de pollution 3 en font une solution pertinente pour les applications électrotechniques exposées à des contraintes d’exploitation réelles, notamment dans les ensembles machine et les raccordements d’équipements de terrain.

6 contacts femelles plus terre pour un branchement sécurisé des équipements

L’insert dispose de 6 contacts de puissance de type douille, complétés par un conducteur de protection. Cette architecture 6 pôles + terre convient aux montages où il est nécessaire d’assurer à la fois l’alimentation des fonctions principales et la continuité de protection. Le diamètre de contact enfichable de 3,5 mm participe à la compatibilité avec les connecteurs correspondants de même famille et à une connexion nette lors de l’accouplement.

Matériaux techniques pensés pour les usages industriels intensifs

Le corps d’insert en thermoplastique/polycarbonate et les contacts en alliage de cuivre avec surface argentée associent isolation, conductivité et bonne tenue à l’usage. La classe de combustibilité UL94 V-0 constitue un point important pour les intégrations en environnement électrique. La présence d’un grillage de protection ajoute une sécurité fonctionnelle appréciable lors des manipulations et des opérations de montage.

Large plage de température pour machines, coffrets et installations techniques

Prévu pour fonctionner entre -40 et +125 °C en température ambiante comme en température de service, cet insert s’adapte aux installations soumises aux écarts thermiques, qu’il s’agisse d’équipements en atelier, de machines de process ou d’ensembles électriques implantés dans des zones plus contraignantes. Cette amplitude d’utilisation aide à conserver une solution homogène sur différents types d’environnements industriels sans multiplier les références de connexion.

Une solution cohérente pour les ensembles débrochables et la maintenance machine

Dans une logique d’exploitation, cet insert femelle à vis 6 pôles taille 16B est particulièrement intéressant pour créer des connexions débrochables lisibles, rapides à repérer et plus simples à intervenir lors des opérations de remplacement ou de maintenance. Son endurance minimale de 500 cycles d’insertion le destine aux montages nécessitant des accouplements répétés. Il constitue ainsi un choix pertinent pour les connectiques machine où l’on cherche un raccordement structuré, accessible et adapté aux contraintes du terrain.
