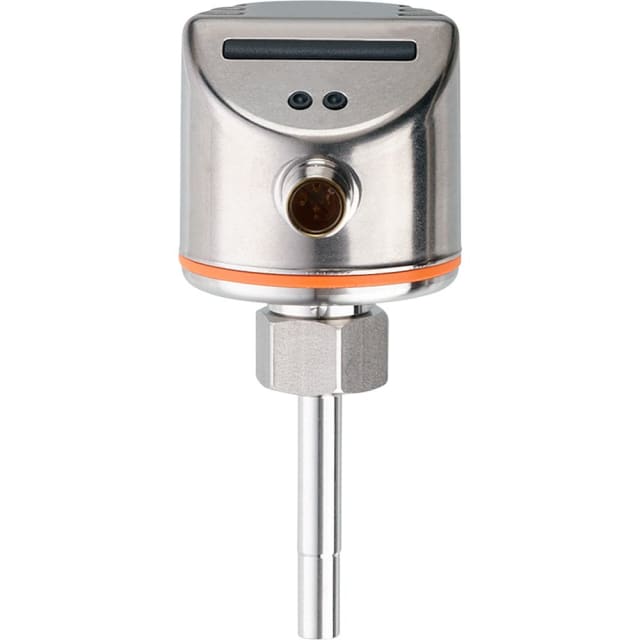

Capteur de débit compact inox M18 connecteur M12 SI5000

Capteur de débit compact pour la surveillance des liquides et des gaz

Le SI5000 est un capteur de débit compact en inox conçu pour la surveillance de circulation sur installations industrielles. Il permet de contrôler aussi bien des liquides que des gaz, avec une implantation adaptée aux montages sur adaptateur via taraudage M18 x 1,5. Son format cylindrique et sa sonde de 45 mm facilitent son intégration lorsque l’encombrement est limité et que l’on recherche une solution simple à raccorder dans une ligne de process.

Mesure de débit précise avec large plage de réglage

Ce capteur de débit couvre une plage de réglage de 3 à 300 cm/s pour les liquides et de 200 à 3000 cm/s pour les gaz. Cette polyvalence permet d’exploiter le même principe de surveillance sur différents circuits techniques, qu’il s’agisse de contrôle de circulation, de détection d’absence de débit ou de sécurisation d’un échange thermique. La répétabilité de 1 à 5 cm/s, l’hystérésis maîtrisée et le temps de réponse réglable de 1 à 10 s aident à obtenir une commutation cohérente selon le comportement réel du fluide.

Sortie PNP paramétrable pour une intégration simple en automatisme

Le SI5000 fonctionne en 19 à 36 V DC et dispose d’une sortie numérique PNP paramétrable en normalement ouvert ou normalement fermé. Cette configuration simplifie l’intégration dans une armoire de commande, un automate ou un système de supervision industrielle. Avec un courant de sortie maximal de 250 mA, une protection contre les courts-circuits, une protection contre les surcharges et une protection contre l’inversion de polarité, il répond aux besoins courants des architectures de contrôle en 3 fils.

Lecture visuelle rapide grâce aux LED tricolores

L’affichage par 10 LED tricolores apporte un retour d’état immédiat au technicien pendant la mise en service et les opérations de réglage. Ce type d’indication permet de visualiser plus facilement la proximité du point de commutation et l’évolution du débit, sans ajout d’afficheur séparé. Le réglage par bouton en face avant contribue à une prise en main directe sur machine ou sur skid, notamment lors des phases de test, d’entretien ou de reconfiguration du process.

Boîtier inox compact pour environnements industriels exigeants

Sa construction compacte associe un boîtier cylindrique en acier inoxydable avec des matériaux techniques adaptés à un usage industriel. Le capteur bénéficie d’un indice de protection IP67, d’une tenue en pression jusqu’à 30 bar et d’une plage de température ambiante de -25 à 80 °C. Cette configuration le rend pertinent pour des circuits où l’on attend une bonne tenue mécanique, une résistance aux ambiances techniques et une installation durable sur équipements de process, de refroidissement, de lubrification ou de ventilation industrielle.

Montage pratique avec raccord M18 et connecteur M12

Le raccord process en taraudage M18 x 1,5 est prévu pour un montage sur adaptateur, ce qui aide à standardiser l’installation sur de nombreuses configurations. Le raccordement électrique s’effectue via un connecteur M12 codage A, très répandu en automatisme industriel pour simplifier le câblage et les remplacements. Avec des dimensions de Ø 50 x 113 mm et un diamètre de sonde de 8,2 mm, ce capteur de débit compact inox s’intègre facilement dans des ensembles où la place disponible doit rester maîtrisée.

Une solution adaptée au contrôle de circulation et à la protection d’équipement

Le SI5000 convient particulièrement aux applications de surveillance de débit destinées à protéger des pompes, échangeurs, groupes froids, circuits de lubrification, installations d’air ou équipements de process. Son délai à l’enclenchement de 10 s évite une commutation prématurée au démarrage, tandis que sa précision de point de commutation permet d’exploiter le capteur comme organe de sécurité fonctionnelle de présence de flux. Pour une boutique de matériel électrique et industriel, il représente un choix pertinent lorsque l’objectif est de superviser le débit avec un capteur compact, lisible et simple à interfacer.
