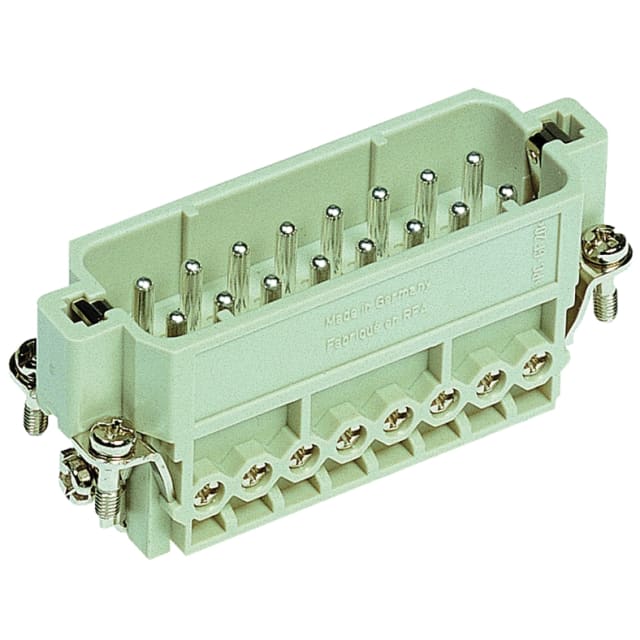

Insert mâle à vis 16 contacts 16A taille 16A 09200162612

Insert mâle 16 contacts pour connecteur industriel taille 16A

Cet insert mâle à vis 16 contacts 16A taille 16A est conçu pour l’équipement de connecteurs industriels rectangulaires de la gamme Han A. Il constitue une solution adaptée aux liaisons multipolaires en environnement machine, lorsque l’on recherche une connexion claire, compacte et simple à câbler. Sa configuration en 16 pôles permet de regrouper plusieurs circuits dans un seul connecteur, tout en conservant un format standard largement utilisé en connectique industrielle.

Raccordement à vis pratique pour le câblage et la maintenance

Le raccordement électrique à vis convient particulièrement aux installations où la facilité de montage, de reprise et de contrôle du serrage est importante. Cet insert accepte des conducteurs de 0,75 à 2,5 mm², en brins fins sans gaine comme en multifilaire, ce qui le rend compatible avec de nombreux câblages de commande et d’interconnexion. Pour l’intégrateur comme pour le mainteneur, ce type de terminaison facilite les interventions et les remplacements sans outillage de sertissage spécifique.

Caractéristiques électriques adaptées aux circuits de commande et d’interface

Avec un courant assigné de 16 A et une tension assignée de 250 V, cet insert répond aux besoins courants des applications industrielles de transmission de signaux et d’alimentation de circuits auxiliaires. La présence de 16 contacts de puissance permet de distribuer plusieurs liaisons dans un même ensemble de connexion, ce qui aide à rationaliser le câblage dans les armoires, machines et sous-ensembles. Le contact de protection intégré complète l’ensemble pour les montages nécessitant une continuité de terre.

Conception pensée pour les ambiances industrielles exigeantes

L’insert est réalisé en thermoplastique de type polycarbonate, avec une tenue en température de service de -40 à +125 °C. Cette plage d’utilisation permet son intégration dans des environnements techniques soumis à des variations thermiques importantes. Son degré de pollution 3 et sa tension de choc de mesure de 4 kV en font un composant adapté aux contextes industriels où la robustesse de l’isolement et la stabilité de la connexion sont des critères déterminants.

Contacts argentés pour une connexion stable dans le temps

Les contacts sont en alliage de cuivre avec surface argentée, un choix pertinent pour les connecteurs industriels soumis à des connexions et déconnexions répétées. Cette configuration favorise une bonne conduction électrique et une interface de contact adaptée aux usages techniques courants. L’insert est prévu pour un minimum de 500 cycles d’insertion, ce qui le destine aux équipements nécessitant des opérations de branchement régulières lors du montage, de la maintenance ou du remplacement de modules.

Format standard pour intégration dans les ensembles de connectique machine

Grâce à son format taille 16A, cet insert mâle s’intègre dans les configurations de connecteurs industriels compatibles avec ce standard. Il est particulièrement utile pour la connectique machine, les faisceaux d’automatisme, les interfaces d’armoire et les liaisons entre sous-ensembles. Sa disposition en 16 contacts permet de centraliser les raccordements dans un encombrement maîtrisé, ce qui contribue à une implantation plus lisible et plus ordonnée des connexions.

Un choix pertinent pour les installations électriques industrielles structurées

Ce modèle convient aux professionnels recherchant un insert mâle à vis 16 contacts capable de répondre à des besoins de câblage industriel précis, sans complexifier la mise en œuvre. Il s’adresse aussi bien aux fabricants de machines qu’aux tableautiers, intégrateurs et services maintenance. Pour une sélection sans erreur, il est particulièrement indiqué lorsque le projet impose un insert mâle, un raccordement à vis, un format 16A et une capacité de 16 contacts dans un ensemble de connectique industrielle normalisé.
