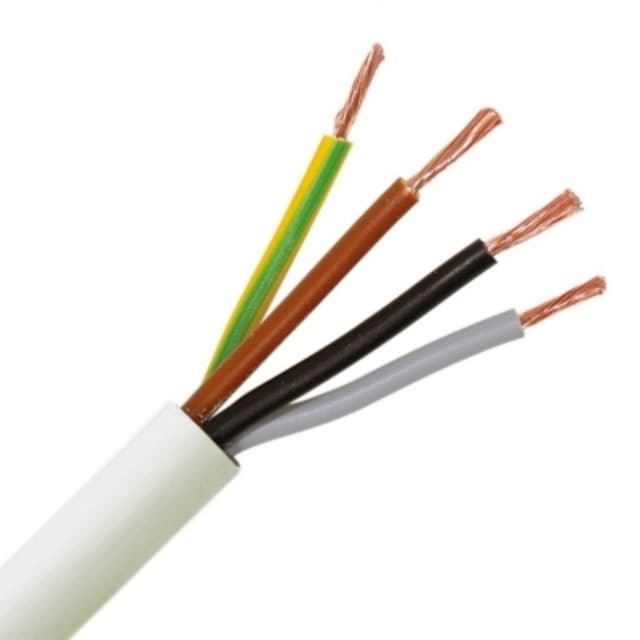

Câble de raccordement H05VV-F PVC blanc 4G0,75mm²

Câble souple 4 conducteurs pour raccordements d’équipements

Le câble de raccordement H05VV-F PVC blanc 4G0,75mm² est conçu pour les liaisons souples d’appareils et d’équipements nécessitant quatre conducteurs, dont un conducteur de protection. Sa structure 4G permet d’intégrer la terre, ce qui le rend adapté aux raccordements de matériels demandant à la fois alimentation et continuité de protection. Sa section de 0,75 mm² convient aux usages de raccordement sur petits équipements, luminaires, appareils domestiques ou ensembles électrotechniques légers compatibles avec cette configuration.

Construction souple en cuivre pour une mise en œuvre plus pratique

Ce câble H05VV-F est doté d’âmes en cuivre nu de classe 5, donc souples. Cette conception facilite le passage, le raccordement et le positionnement dans les montages où un câble rigide serait moins pratique à travailler. La souplesse des conducteurs améliore la maniabilité lors du câblage, notamment dans les appareils, les coffrets ou les zones où le câble doit suivre un cheminement avec courbes modérées.

Isolation et gaine PVC adaptées aux usages courants

L’isolation des conducteurs et la gaine extérieure sont en PVC, un matériau couramment utilisé pour les câbles de raccordement souples. Cette double conception assure une bonne tenue pour les usages d’alimentation et de liaison en environnement intérieur. La gaine lisse blanche apporte une finition discrète et propre, particulièrement appréciée lorsque le câble reste visible sur un luminaire, un appareil électroménager, un équipement mobile ou un montage technique soigné.

Repérage clair des conducteurs pour un câblage plus lisible

Le marquage des conducteurs selon HD 308 S2 permet d’identifier plus facilement les fils lors du raccordement. La présence du conducteur de protection simplifie la lecture du câble et aide à réaliser un branchement plus net dans les applications prévues pour un câble 4 conducteurs avec terre. C’est un point utile pour gagner en clarté au moment du montage, de la maintenance ou du remplacement d’un ancien câble d’alimentation.

Format rond blanc pour intégration discrète et finition propre

Avec sa géométrie ronde et sa gaine extérieure blanche, ce câble s’intègre facilement dans des installations où l’aspect visuel compte autant que la fonctionnalité. Son diamètre extérieur approximatif de 8,3 mm offre un bon compromis entre présence mécanique, souplesse d’usage et encombrement raisonnable. Ce format convient bien aux raccordements apparents sur appareils, aux sorties de câbles propres et aux montages nécessitant une présentation sobre.

Caractéristiques électriques et dimensionnelles utiles au choix

Ce modèle présente une tension nominale Uo/U de 300/500 V, en cohérence avec les usages habituels du câble H05VV-F en raccordement souple. Sa section nominale de 0,75 mm² est associée à quatre conducteurs, pour répondre aux besoins de certains équipements spécifiques. Son poids de 76 kg/km permet d’anticiper la manutention sur chantier ou en atelier, tandis que sa longueur en rouleau ou bobine de 100 m est adaptée aux besoins récurrents en préparation de câblage.

Conditions de pose et rayon de courbure à prendre en compte

Pour préserver la tenue du câble lors de l’installation, il convient de respecter son rayon de courbure minimal de 7,5 fois le diamètre extérieur. Cette donnée est importante lors du passage dans un appareil, un meuble technique ou un cheminement serré. La température de service en position statique est donnée de 0 à 70 °C, ce qui en fait un câble destiné aux conditions d’utilisation courantes compatibles avec cette plage. Pour un résultat propre et durable, ce type de câble doit être choisi en adéquation avec la configuration de l’équipement à raccorder et les contraintes de pose prévues.
