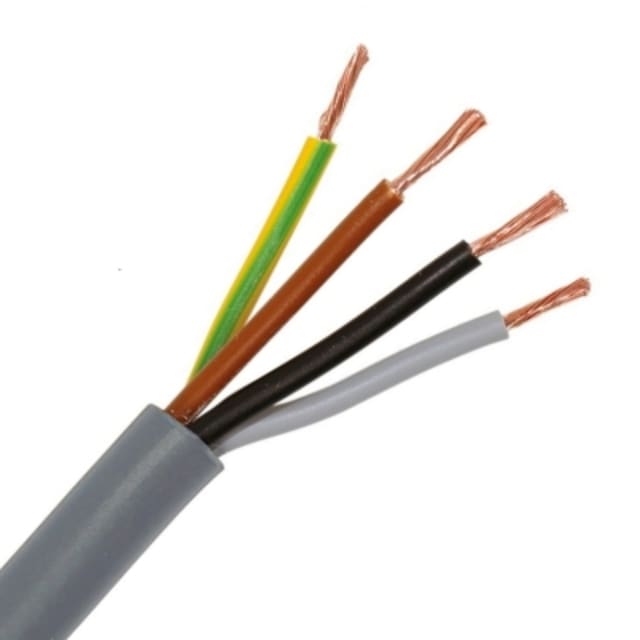

Câble de raccordement souple PVC gris H05VV-F 4G1 mm²

Câble souple H05VV-F 4G1 mm² pour raccordements électriques intérieurs

Ce câble de raccordement souple PVC gris H05VV-F 4G1 mm² est conçu pour les liaisons électriques nécessitant à la fois souplesse de pose et bonne tenue en usage courant. Sa construction en 4 conducteurs de 1 mm², avec conducteur de protection intégré, le destine aux raccordements d’équipements, appareils et ensembles nécessitant une alimentation multiconducteur dans un format rond, propre à installer et facile à cheminer.

Composition 4G1 avec terre intégrée pour les appareils et équipements

La désignation 4G1 correspond à 4 conducteurs dont un conducteur de protection vert/jaune, avec une section nominale de 1 mm² par âme. Cette configuration convient aux branchements où la présence de la terre est requise, tout en conservant un encombrement modéré. Le marquage des conducteurs selon HD 308 S2 facilite l’identification au câblage, limite les erreurs de raccordement et rend le travail plus lisible lors de la mise en œuvre ou de la maintenance.

Âmes cuivre souples classe 5 pour une mise en œuvre plus pratique

Les conducteurs en cuivre nu de classe 5 apportent la flexibilité attendue sur un câble souple H05VV-F. Cette conception multibrins rend le câble plus maniable lors du passage dans un appareil, un coffret ou une zone de raccordement peu accessible. Elle simplifie aussi les opérations de coupe, de dénudage et de connexion sur bornes adaptées, notamment lorsque le câble doit suivre un cheminement avec plusieurs changements de direction.

Isolation et gaine PVC grise pour un usage intérieur courant

L’isolation des conducteurs et la gaine extérieure sont en PVC, avec une finition grise sobre et discrète. Ce type de câble est particulièrement adapté aux raccordements électriques intérieurs en environnement usuel. Sa géométrie ronde et sa gaine lisse permettent une manipulation régulière et une présentation soignée dans les installations visibles ou semi-visibles, tout en conservant un bon compromis entre souplesse et protection mécanique légère à moyenne.

Tension 300/500 V adaptée aux raccordements d’usage général

Avec une tension nominale Uo/U de 300/500 V, ce câble H05VV-F répond aux besoins de nombreux raccordements d’appareils et de matériels électriques alimentés en basse tension. Il est pertinent pour des liaisons d’alimentation souples sur équipements domestiques ou techniques compatibles avec cette désignation, lorsque l’on recherche un câble souple en PVC destiné à un usage intérieur, avec section 1 mm² et conducteur de protection intégré.

Dimensions équilibrées pour le passage et le rayon de courbure

Son diamètre extérieur approximatif de 9 mm offre un bon équilibre entre robustesse de gaine et facilité de passage. Le rayon de courbure minimal de 7,5 fois le diamètre doit être respecté pour préserver la tenue du câble lors de la pose. Cette donnée est importante pour préparer les entrées d’appareils, les sorties de coffrets ou les cheminements contraints, en particulier lorsque l’on souhaite conserver une installation nette sans forcer sur les conducteurs souples.

Conditionnement en 100 m pour chantier, atelier et stock technique

Présenté en longueur de 100 mètres, ce câble souple PVC gris H05VV-F 4G1 mm² convient aussi bien à l’approvisionnement d’un chantier qu’à une utilisation en atelier ou au comptoir technique. Ce conditionnement permet d’anticiper plusieurs départs ou fabrications de cordons à partir d’une seule couronne, avec une cohérence de section, de couleur et de structure sur l’ensemble des réalisations.

Plage de température statique et caractéristiques utiles à retenir

Ce modèle est donné pour une température de service statique de 0 à 70 °C. Son poids indicatif de 91 kg/km aide à estimer la manutention et l’organisation du stockage, tandis que sa structure souple à gaine PVC grise répond aux besoins de raccordement propres à la série H05VV-F. Pour l’acheteur, cela signifie un câble multiconducteur pratique à intégrer dans les montages nécessitant 4 conducteurs, une section de 1 mm² et une présentation extérieure discrète.
